      今夜,自制“溫曖鼠標”
      文章長度[2266] 加入時間[2006/7/8] 更新時間[2025/7/1 8:47:43] 級別[3] [評論] [收藏]
      今年的今夜天氣特別冷,鼠標象機器一樣冰冷,可恨的是,我還要繼續用它一直到天亮,僅管我的手已經凍僵!

        站長按:本文講解如何改裝制作一個實用、有效的“溫曖鼠標”,并且供應配套的電子元件(價格1元)。文中不考慮美觀、成本等等因素。本電子制作原理很簡單,制作成功率極高。

        工作原理:電流通過電阻會發熱。本制作用2組5只0.5瓦特3.9歐姆的電阻串聯后再供電,發熱均勻,安全穩定。當電源電壓供電為5V時,每只電阻約消耗0.25W的功率,整機耗電為2.5W。

        實際工作中,經過電腦主板的保護電路、鼠標線再加到電阻上的電壓已經只有4.5V左右,但是仍能提供2W左右的能量,足以起到溫曖鼠標的作用。
        自制“溫曖鼠標”電路原理圖:

        本制作共采用10只0.5W的電阻,均勻分布,保證發熱均勻。建議大家制作時增加一個小開關,以便能在不需加熱時斷開電源。

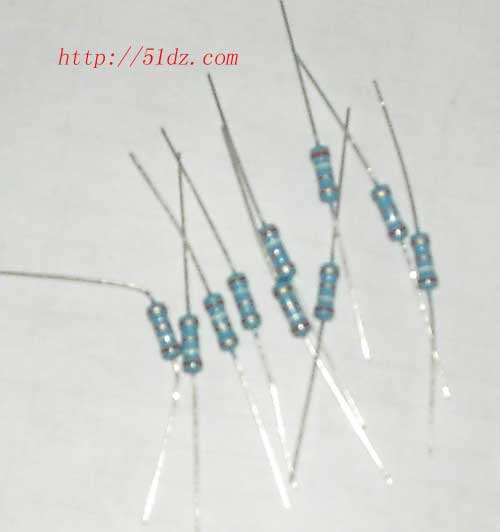

        這是自制溫曖鼠標的主要元件,元件包用膠袋密封,內有12只,送兩只備用,還有30cm軟銅線。

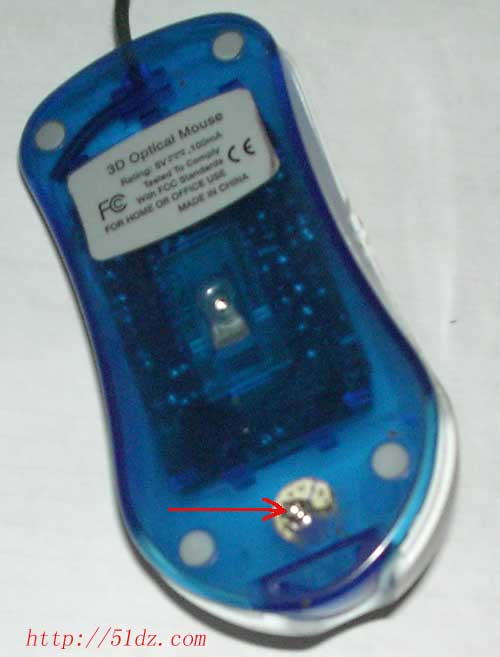

        擰下圖中箭頭處的螺絲(大多數都被貼紙蓋著):

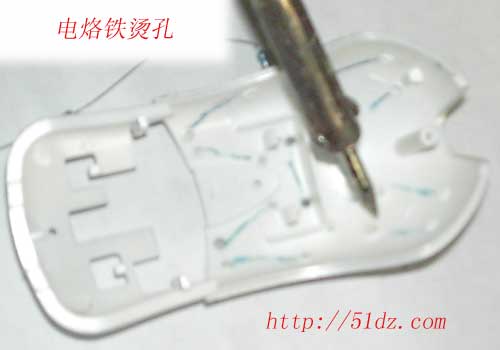

        拆出上蓋,確定電阻的安裝位置,要求盡可能的大面積分布,并且均勻分布,但是又要不防礙裝回去會碰到任何部位。最后用電烙鐵在鼠標殼上燙孔,以便電阻的引腳穿出焊接,或者你可以用電鉆鉆孔。(注意:這不是一個好方法,用電烙鐵燙孔更不是一個好習慣,有損烙鐵頭的壽命,還會影響焊接。但是,電阻腳伸到外部焊接可以方便固定電阻,也利于熱量傳出,只不過,外觀就難看了。否則的話,就只能用快干膠來固定電阻了,那會花費更多的時間,并且還需要膠水。)

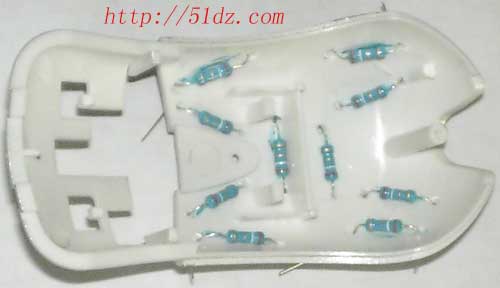

        在外殼上插好電阻,如果用膠水的話,請自己想辦法如何固定吧。

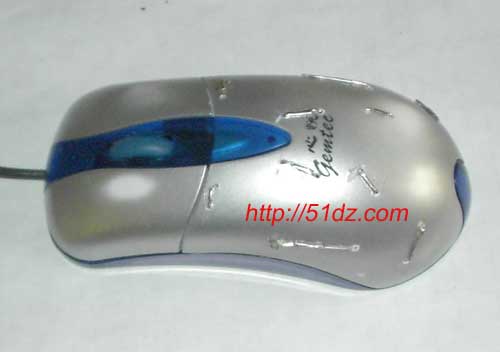

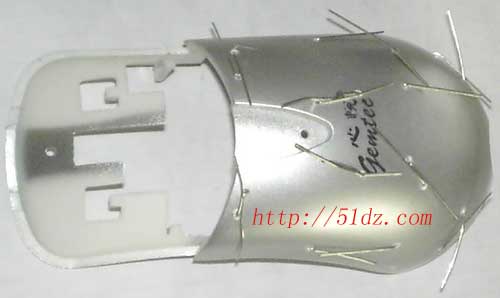

        將電阻的腳拉出彎平,最后焊好,并接上電源線。



        注意:現在鼠標大多是PS2和USB接口,都是四根線。其中有兩根是5V電源,電阻就是要使用這個電源。一般來說,電腦主板中都有保護電路,這四根線任意短路、斷路都不會損壞電腦,但是,為了保險,還是請避免短路,最好在關機狀態或者撥下鼠標后操作。

        通電試驗:
        測量電阻的供電電壓,應該在4.5V左右,如果沒有萬用表,那就等兩分鐘后看電阻有沒有變曖和;如果沒有或者很低,那么可能是接錯了線,請更換接點重新連接后再試。(經驗:鼠標板上大多都會有電解電容,容量大的電容一般都是接到電源的,所以,如果PS2和USB接口中的四根線中有直接到大電容的,就一定是電源,另外,電阻供電是不用分正負的。)

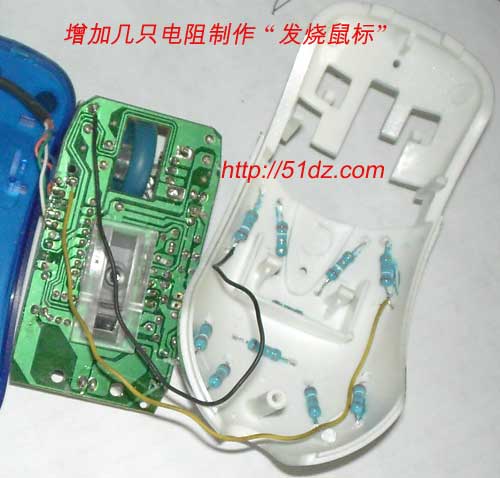

        最后檢查焊點是否牢實,小心裝上蓋,你的“溫曖鼠標”兼職“發燒鼠標”就大功告成了!祝你裝得開心!用得開心!




      編后語:
        1、站長在整個制作中沒有關過電腦,沒有重啟動電腦,沒有撥下鼠標,全部“帶電”作業,但是,站長不保證大家也能這么順利,并且請大家步步小心,尤其是新手和初學者。
        2、站長不保證每臺電腦都能這樣更改成功,特別是老式的電腦,也不保證您的電腦主板一定有保護電路,也不保證您的電腦PS2接口能輸出2W的功率(USB口則完全能輸出2W甚至更多的能量,老式9針串口鼠標沒試驗過。)。
        3、對于無法從電腦PS2和USB接口中取電的朋友,可以另備一個直流電源供電,也可從電腦中另接兩根5V電源線(這樣做一旦短路很可能會損壞電腦,實不可取!)
        4、由于本制作中有電阻引線外露,如果您的電腦沒有接地線,你在使用時可能會有輕微電擊感覺;另外,這些電阻引腳請不要再短路,更不要和機箱、接地線短路;還有,不要用毛毯等絕熱物體長時間蓋住鼠標,以免溫度升得太高。
        5、本制作純屬于好玩,或者說為了增加動手能力,集累實踐經驗!改裝不成功的可能性為零,但是,改裝過程中損壞鼠標和電腦的可能性不為零!您在改裝中如果出現了意外損失這與本站無觀!本站的目的只是為了賣元件賺錢!
        6、本站從即日起至2008年8月8日期間,為大家優惠提供相關的元件包,定價1元,內有12只3.9歐0.5瓦的電阻(兩只備用)和30cm長的軟電線。每次郵費9元,購買更多商品郵費不變。
