無線話筒原理:電路板上的電子元件話筒(咪頭)先將自然界的聲音信號變成音頻電信號,這個電信號會去調制電子振蕩器產生的高頻信號。最后,高頻信號通過天線發射到空中。
　　我們將發射頻率設計在 FM收音機波段 ,因此可以配合任何FM收音機接收到該高頻信號,并從該高頻信號還原出聲音信號,從而完成各種用途。
　 無線話筒用途:
1、 無線話筒: 用戶在唱歌、講話或者表演時可以360度的任意轉動和移動,不會有電線絆腳、扯后腿。
2、 無線廣播: 老師在講課時進行現場轉播,可以無數學生用收音機收叫講課,大大的增加了聽課人數。
3、 無線叫賣器: 在街上推銷商品時,用無線話筒叫賣具有一定新穎性,會收到比普通話筒好的廣告效果。
4、 無線偷聽器: 具有比較好的隱蔽性和安全性,可在遠處用收音機耳機收聽,不用擔心現場碰面而尷尬。
5、 無線抱警器: 實現一定距離的無人值守。例如可以在二樓監聽一樓之門鎖聲音,起防盜報警器的作用。
6、 無線電子門鈴: 由于可以無線傳播聲音,因此也可以無線傳播門鈴聲音,配對還可以改裝成無線對講機。
7、 無線電子樂器: 將口琴、二胡、吉它等樂器聲音用收音機接收,或者用功放擴大播出,可更好欣賞音樂。
8、 電子助聽器: 通過調節收音機或者話筒的音量,將聲音放大后再送入耳機,可以有效的改善老人聽力。
9、 聲控小彩燈: 將大功率功放輸出端的音箱改接成瓦數相當的6V、12V汽車電燈泡,調節音量合造位置。
10、 讀書記憶增強器: 和助聽器類似,將話筒對準自己,聽自己的讀書聲來排除外界干擾,起集中注意力作用。
11、 小型廣播電臺: 適合學校、工廠等單位自行舉辦各種節目,可以播放音樂、新聞、通知等,用收音機聽。
12、 電視伴音轉發器: 看電視時用耳機聽可以不影響別人睡覺,但受耳機線長控制。本裝置則可以不受此限制。

無線話筒說明:
　　以上為無線話筒可以實現的部分功能或者用途。本站出于大家學技術的目的,因此不考慮產品的實用價值、成本等因素,我們的目的是希望大家在制作實踐中學到技術和經驗。
　　想要無線話筒有好的效果,請使用好的電源、天線等裝置,并將電路調試在最佳狀態。本站增強型無線話筒(元件包)會有更遠的距離和更高的性能,完全具有一定的實用價值。
　　如果還需要有更更遠的距離(大于500米)和更更高的性能,請先向無線電管理部門申請,然后參見http://www.henanshengqijituan.com有關文章,建議您自行設計制作或者委托本站或者別人設計制作。
　　無線話筒聲明:
　　本商行低價出售并公開相關技術,同時提供電路板及元件包,目的是為了提倡大家愛科學、學科學、多動手,早日成為國家棟梁,為祖國未來登陸火星的無線通信打基礎。
　　對于給相關電子產品的生產廠商帶來的損失,我們表示歉意,我們決非有意在擾亂市場行情。
　　對于想利用本產品和技術從事非法用途,我們表示忠告,生活掙錢走正道,違法犯罪請不要!

裝配說明:
　　1、電阻陶瓷電容不用分正負極,但是必須注意電阻值和電容量不要搞錯。請參見我們電子實驗套件中的介紹的有關方法。
　　2、板上的話筒有正負極性之分,和鋁制外殼相連接的一極為負極,另一極為正極。為了能裝上線路板,請先加焊兩只腳。
　　3、三極管的三只管腳功能完全不同,一定要分清楚。請參見本站電子實驗套件、網站等相關電子資料中提供的識別方法。
　　4、元件包中有銅線制作的線圈,它的外面有一層絕緣漆。它是一個關鍵的元件,調節線圈間距可以改變發射頻率和距離。
　　5、元件包中含有電路板插針,安裝在關鍵點后,可以用來和電子實驗套件靈活的配合使用,從而可以做范圍更廣的電子實驗。
　　6、元件位置請不要裝錯,焊接時間最好控制在2-3秒,力求元件安放到位并且美觀,多次檢查無誤后即可通電調試、使用。

調試說明:
　　先找來FM收(錄)音機,打開電源和音量,將頻率調在100MHz左右無電臺的地方。給無線話筒電路板通上電源,對準收音機,
　　用螺絲刀(有條件者請用無感螺絲刀,或者參見網站自制)調節振蕩線圈L1的稀疏(線圈匝間距離),直到收音機傳出尖叫聲。
　　這時再慢慢移開話筒和收音機距離,同時適當調節收音機(或者話筒板)的音量、調諧旋鈕,直到聲音最清晰、距離又最遠為止。
　　建議上述步驟分別在88MHz、98MHz、108MHz附近都試試,這樣即使無線話筒發射頻率存在較大偏差,收音機也能夠收到。
　　如果收音機仍不能收到,請檢查元件有沒有裝錯,元件有沒有損壞,電源是否正常。五一電子網站、電子實驗套件、你身邊的朋友和書店里的書都可以幫你解決這個問題。

相關經驗:
　　無線話筒線圈L1匝間距離變近和換容量大一點的電容關聯會使發射頻率變低;要使發射頻率變高,就需要采取相反的措施。
　　和L1并聯的電容變化范圍不可以太大和太小,否則發射頻率會偏到離譜,甚至不會產生高頻發射信號(電路不會起振)。
　　如果你想要更遠的傳輸距商,請給收音機和無線話筒增加更好的天線,并適當升高無線話筒的電源電壓。
　　簡易型無線話筒中的L2用鐵線短路;調節增強型無線話筒中的L2、L3可以使距離會達到最遠。
　　選用靈敏度更高、選擇性更強的高檔收音機可以進行更遠距離的接收。

附電路原理圖:

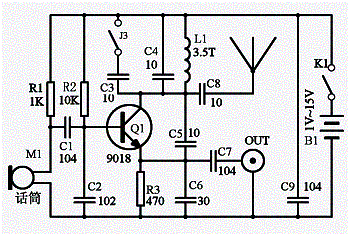

　　簡易型的原理圖:

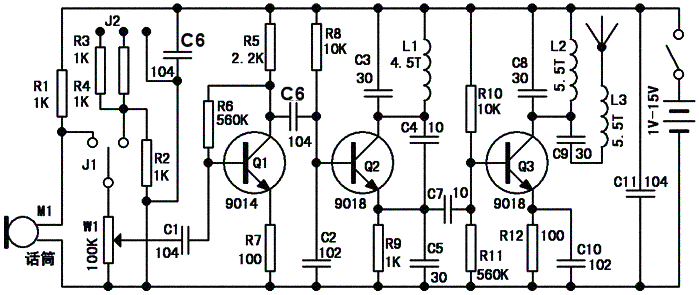

　　增強型的原理圖:


附元件位置圖:

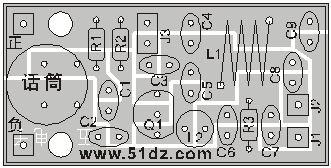

　　簡易型的電路板圖:

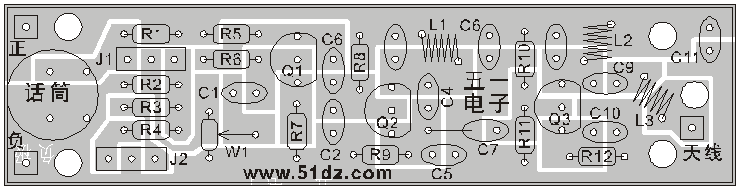

　　增強型的電路板圖:

　　實物和與圖紙可能會有小小區別,請大家多動腦筋,多學多想。更多相關內容以及售后服務請隨時訪問五一電子網站http://www.henanshengqijituan.com
