舊制JIS名稱	新制JIS名稱	全 稱	說 明
FG	SG	Frame Ground	連到機器的接地線
TXD	SD	Transmitted Data	數據輸出線
RXD	RD	Received Data	數據輸入線
RTS	RS	Request to Send	要求發送數據
CTS	CS	Clear to Send	回應對方發送的RTS的發送許可,告訴對方可以發送
DSR	DR	Data Set Ready	告知本機在待命狀態
DTR	ER	Data Terminal Ready	告知數據終端處于待命狀態
CD	CD	Carrier Detect	載波檢出,用以確認是否收到Modem的載波
SG	SG	Signal Ground	信號線的接地線(嚴格的說是信號線的零標準線)

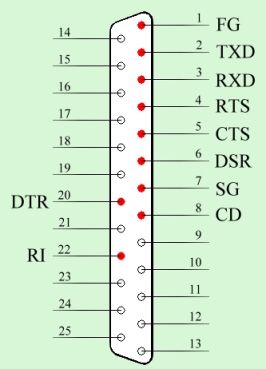

DB25, DB25/F, CN6

DB9, DB9/F, CN3

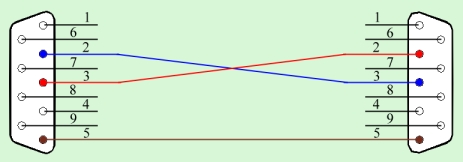

簡單連接

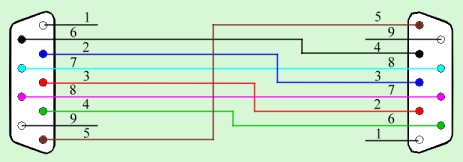

完全連接

計算機串、并行口針腳的定義

　　并行口與串行口的區別是交換信息的方式不同,并行口能同時通過8條數據線傳輸信息,一次傳輸一個字節;而串行口只能用1條線傳輸一位數據,每次傳輸一個字節的一位。并行口由于同時傳輸更多的信息,速度明顯高于串行口,但串行口可以用于比并行口更遠距離的數據傳輸。
　　1、25針并行口插口的針腳功能:
　　　 針腳 功能 針腳 功能
　　1 選通 (STROBE低電平) 10 確認 (ACKNLG低電平)
　　2 數據位0 (DATAO) 11 忙 (BUSY)
　　3 數據位1 (DATA1) 12 卻紙 (PE)
　　4 數據位2 (DATA2) 13 選擇 (SLCT)
　　5 數據位3 (DATA3) 14 自動換行 (AUTOFEED低電平)
　　6 數據位4 (DATA4) 15 錯誤觀點(ERROR低電平)
　　7 數據位5 (DATA5) 16 初始化成(INIT低電平)
　　8 數據位6 (DATA6) 17 選擇輸入 (SLCTIN低電平)
　　9 數據位7 (DATA7) 18-25 地線路(GND)

　　2.串行口的典型代表是RS-232C及其兼容插口,有9針和25針兩類。
25針串行口具有20mA電流環接口功能,用9、11、18、25針來實現。其針腳功能如下:
　　針腳 功能 針腳 功能
　　1 未用
　　2 發出數據(TXD) 11 數據發送(一)
　　3 接受數據(RXD) 12-17 未用
　　4 請求發送(RTS) 18 數據接收(+)
　　5 清除發送(CTS) 19 未用
　　6 數據準備好(DSR) 20 數據終端準備好比(DTR)
　　7 信號地線路 (SG) 21 未用
　　8 載波檢測 (DCD) 22 振鈴指示精神 (RI)
　　9 發送返回(+) 23-24 未用
　　10 未用 25 接收返回(一)

9針串行口的針腳功能:
　　針腳 功能 針腳 功能
　　1 載波檢測(DCD) 6 數據準備好(DSR)
　　2 接受數據(RXD) 7 請求發送(RTS)
　　3 發出數據(TXD) 8 清除發送(CTS)
　　4 數據終端準備好(DTR) 9 振鈴指示(RI)
　　5 信號地線(SG)
