以下是燒錄程序的主要界面。燒錄過程非常簡單,操作也非常簡單。圖中紅色的五個大數字就表示了整個過程。簡簡單單的五步就可以了(實際上只需4步)。

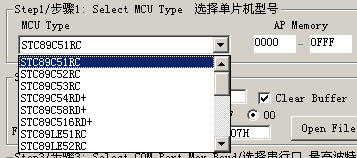

　　啟動本燒錄程序后,第一步就是選擇燒錄器件。本燒錄軟件支持STC全系列的51單片機芯片,因此,第一步必須選擇相對應的型號。由于本實驗板選用的單片機芯片就是本燒錄軟件首次啟動默認的型號,所以,本項一般都不需要選擇。

　　另外,“AP Memory”是指該芯片的內存大小和起止地址,根據器件型號自動更改,不必理會。


　　選擇了器件型號,第二步就應該選擇將要被燒錄的HEX機器碼文件。HEX文件由單片機開發環境輸入、編輯代碼,最后編繹產生。

　　至于如何產生HEX文件,很多資料也都有介紹,本板STC光盤中有詳細的說明,并且提供了多套開發軟件(每套都能用)。通過對照自學完全可以很快掌握操作。并且,本實驗板光盤也提供了多種單片機開發環境供大家學習研究。

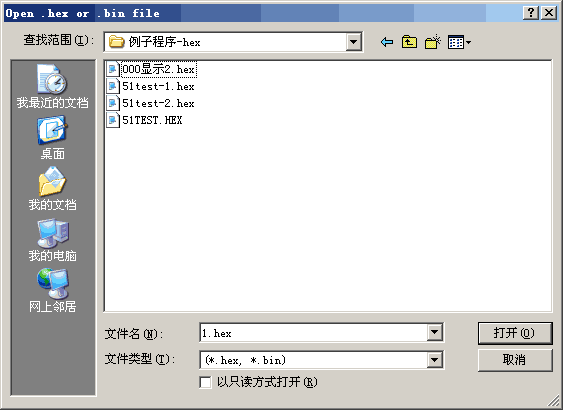

　　本光盤中提供了一些例子程序,大家可以點“open file”按鈕,彈出以下窗口(源程序也有,但這里不顯示),先選擇一些例子程序燒錄實驗。
　　選好了文件后,大家可以發現“文件校驗和”中的數據發生了變化,大家可以通過留意這個數據是否變化來確定打開文件是否成功,或者文件刷新是否有更改。

　　當然,文件打開后,會顯示在右邊的數據區,大家也可以觀查右邊數據區是否有更改。不過,當數據太多時,更改的地方又很少時,觀查“文件校驗和”會更快更準確。

　　選好了器件,選好了文件,第三步就可以設置串口和串口通信速度了。串口是一個九針的插座,老式的鼠標口就是串口。為了讓通信可靠,我們可以適當的選低一些的速度,這個串口線較長時非常重要。

　　燒錄過程中,如果出現失敗,可以考慮將串口通信速度降低再試,這是由于機器配置以及當地環境因素決定的,當供電電源偏低(用USB供電的一般都會偏低)和環境干擾過大時,必需選低一點的波特率(即通信速率)。燒錄成功與失敗,可以從信息區的提示看出。

　　選擇并設置好串口后(一般不需更改),進入第四步,而這一步基本上不用更改。設置時鐘倍頻主要是為了提高工作速度,設置時鐘增益是為了降低電磁幅射。這些,對于高級工程人員和最終產品會很有用,對于初學者來說,只當沒有看見就行了。

　　第五步是最后一步,點擊“Download/下載”,就可以進入燒錄狀態。


　　注意:點擊“Re-Download/重復下載”也可以,這常用于大批量的編程,不必每次都去點“Download/下載”。出現以下圖狀態時，給實驗板通電就可以完成編程過程（如果實驗板已經通電，則必須關掉電源5秒鐘再次通電）。一定要是先斷電——再點下載——再開電！

關于高級功能：有部分用戶在寫入時無意中選中了高級功能中的“下次燒錄時P1.0和P1.1要對地短路”的YES選項，這樣會導致正常操作也無法下載的問題，這里必須將STC89C51RC的1腳2腳這兩支腳對20腳短路，就可以正常下載了，并且下載時將“P1.0和P1.1要對地短路”選項選成NO后下載，這樣就可以恢復到你收到貨時的樣子。至于P1.0和P1.1怎么連到對地短路，那就八仙過海各顯神通了。有很多人碰到這種原因后就一口咬定說收到貨就是這樣子，一通電就是某某樣子（什么現象都有，因為好多都是燒進了自己寫的程序），硬說是我們板子的問題，其實沒有這個必要，這個問題我們一定會幫大家解決。


　　重點注意事項:
　　注意:整個過程中(任何過程中),不要用手或者導體接觸單片機集成電路的引腳或者電路!這樣很可能會永久性的損壞單片機實驗板或者集成電路或者電腦主機。

　　原因:絕對大多數的電腦沒有采取良好的接地措施!而電腦主機、顯示器的電源電路中,又有電容直接連接到市電,這個電壓和電流經常會達到很高,當我們觸摸電腦機箱后,有時會感受到明顯的電擊,就是這個原因!當本實驗用串口線或者USB線與電腦相連時,本實驗板也可能會電人�？墒�,當電流是通過本實驗板的某個集成電路的引腳或者電路板的某條線路來電人時,那么,電人的同時可能對集成電路或者電路已經造成了永久性的損壞。

　　解決方法:電腦電源可靠接地,消除電腦、本實驗板、人體之間地的高電壓差。由于這一條并不是很容易做到,因為盡可能的避免接觸實驗板上的導電部位以及集成電路引路是非常有效的方法!預防是最有效的方法:站長一年時間想要有一塊壞的芯片都難!(好的芯片我是舍不得搞壞的!)

　　現在就過過癮吧!
　　在本光盤中提供了一些例子程序,并且提供了已經編譯好的HEX文件,立即打開,試著分別燒錄試試吧!

　　同一塊集成電路(MCU),通過不同的源程序代碼,傾刻間表現出不同的功能,并且可以長期穩定工作,這就是單片機的魅力所在!只有懂了單片機,才能設計開發出更復雜、更可靠、更穩定的產品!
