AT89C51是一種帶4K字節閃爍可編程可擦除只讀存儲器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低電壓,高性能CMOS8位微處理器,俗稱單片機。該器件采用ATMEL高密度非易失存儲器制造技術制造,與工業標準的MCS-51指令集和輸出管腳相兼容。由于將多功能8位CPU和閃爍存儲器組合在單個芯片中,ATMEL的AT89C51是一種高效微控制器,為很多嵌入式控制系統提供了一種靈活性高且價廉的方案。

1．主要特性:

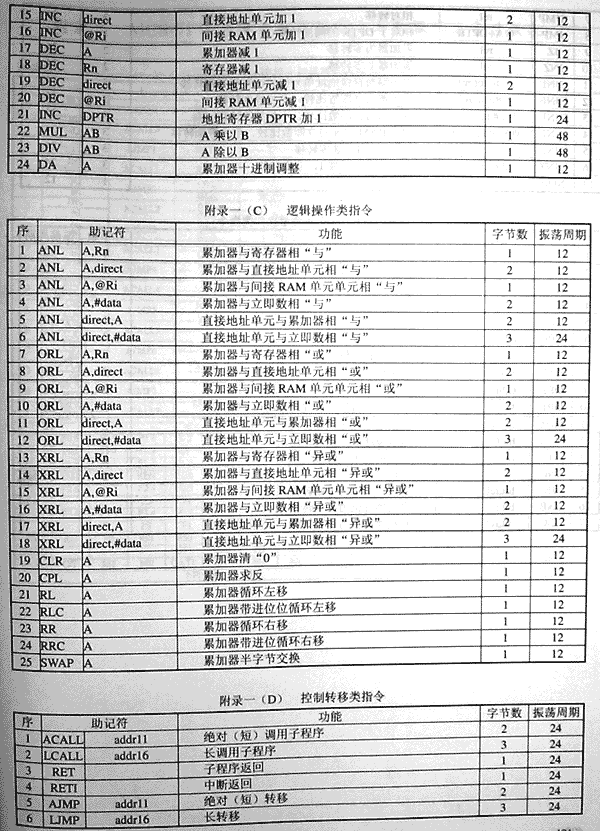

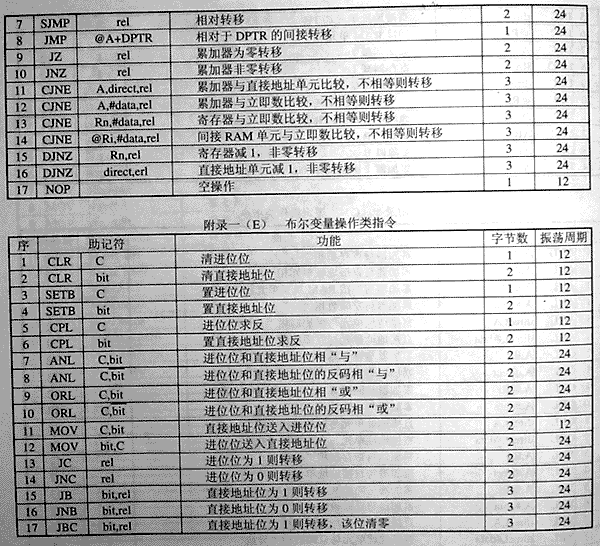

.與MCS-51 兼容
.4K字節可編程閃爍存儲器
壽命:1000寫/擦循環
數據保留時間:10年
.全靜態工作:0Hz-24Hz
.三級程序存儲器鎖定

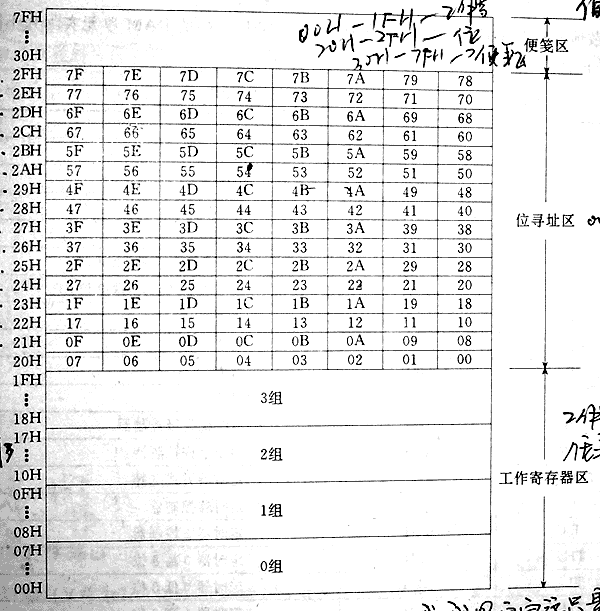

.128*8位內部RAM
.32可編程I/O線

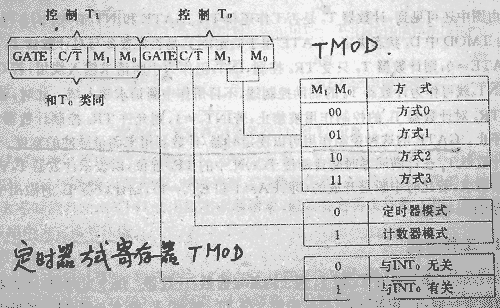

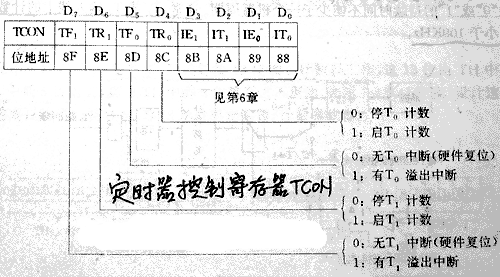

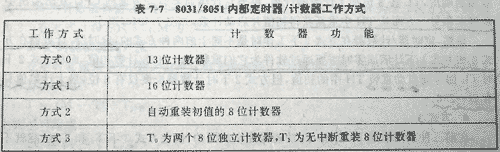

.兩個16位定時器/計數器

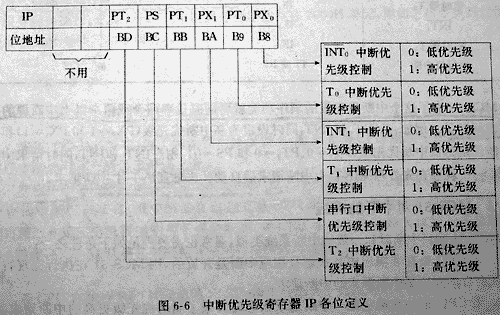

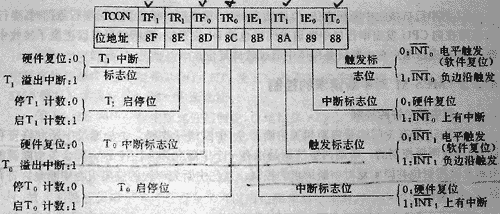

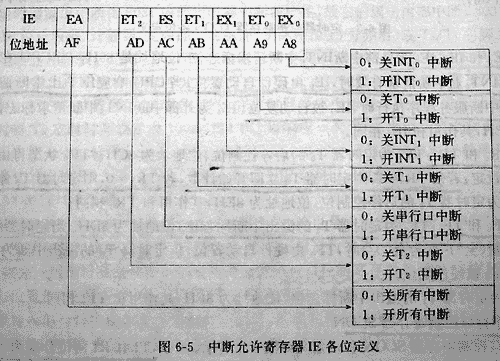

.5個中斷源

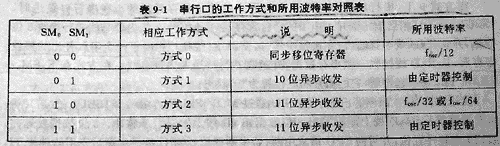

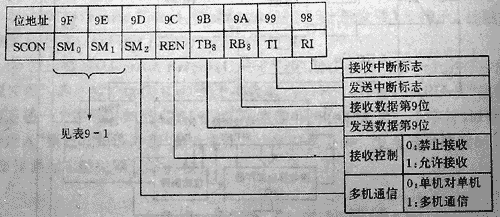

.可編程串行通道
.低功耗的閑置和掉電模式
.片內振蕩器和時鐘電路

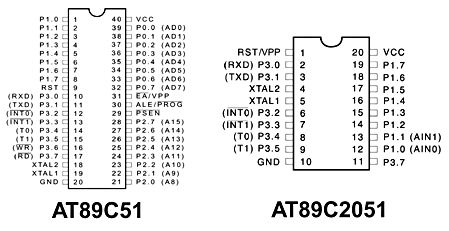

2．管腳說明:

    VCC:供電電壓。
    GND:接地。
    P0口:P0口為一個8位漏級開路雙向I/O口,每腳可吸收8TTL門電流。當P1口的管腳第一次寫1時,被定義為高阻輸入。P0能夠用于外部程序數據存儲器,它可以被定義為數據/地址的第八位。在FIASH編程時,P0 口作為原碼輸入口,當FIASH進行校驗時,P0輸出原碼,此時P0外部必須被拉高。
    P1口:P1口是一個內部提供上拉電阻的8位雙向I/O口,P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后,被內部上拉為高,可用作輸入,P1口被外部下拉為低電平時,將輸出電流,這是由于內部上拉的緣故。在FLASH編程和校驗時,P1口作為第八位地址接收。
    P2口:P2口為一個內部上拉電阻的8位雙向I/O口,P2口緩沖器可接收,輸出4個TTL門電流,當P2口被寫“1”時,其管腳被內部上拉電阻拉高,且作為輸入。并因此作為輸入時,P2口的管腳被外部拉低,將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時,P2口輸出地址的高八位。在給出地址“1”時,它利用內部上拉優勢,當對外部八位地址數據存儲器進行讀寫時,P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。
    P3口:P3口管腳是8個帶內部上拉電阻的雙向I/O口,可接收輸出4個TTL門電流。當P3口寫入“1”后,它們被內部上拉為高電平,并用作輸入。作為輸入,由于外部下拉為低電平,P3口將輸出電流(ILL)這是由于上拉的緣故。

P3口也可作為AT89C51的一些特殊功能口,如下表所示:
口管腳備選功能
P3.0 RXD(串行輸入口)
P3.1 TXD(串行輸出口)
P3.2 /INT0(外部中斷0)
P3.3 /INT1(外部中斷1)
P3.4 T0(記時器0外部輸入)
P3.5 T1(記時器1外部輸入)
P3.6 /WR(外部數據存儲器寫選通)
P3.7 /RD(外部數據存儲器讀選通)
P3口同時為閃爍編程和編程校驗接收一些控制信號。

    RST:復位輸入。當振蕩器復位器件時,要保持RST腳兩個機器周期的高電平時間。
ALE/PROG:當訪問外部存儲器時,地址鎖存允許的輸出電平用于鎖存地址的地位字節。在FLASH編程期間,此引腳用于輸入編程脈沖。在平時,ALE端以不變的頻率周期輸出正脈沖信號,此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是:每當用作外部數據存儲器時,將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時, ALE只有在執行MOVX,MOVC指令是ALE才起作用。另外,該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止,置位無效。

   /PSEN:外部程序存儲器的選通信號。在由外部程序存儲器取指期間,每個機器周期兩次/PSEN有效。但在訪問外部數據存儲器時,這兩次有效的/PSEN信號將不出現。
    /EA/VPP:當/EA保持低電平時,則在此期間外部程序存儲器(0000H-FFFFH),不管是否有內部程序存儲器。注意加密方式1時,/EA將內部鎖定為RESET;當/EA端保持高電平時,此間內部程序存儲器。在FLASH編程期間,此引腳也用于施加12V編程電源(VPP)。
    XTAL1:反向振蕩放大器的輸入及內部時鐘工作電路的輸入。
    XTAL2:來自反向振蕩器的輸出。

3．振蕩器特性:

XTAL1和XTAL2分別為反向放大器的輸入和輸出。該反向放大器可以配置為片內振蕩器。石晶振蕩和陶瓷振蕩均可采用。如采用外部時鐘源驅動器件,XTAL2應不接。有余輸入至內部時鐘信號要通過一個二分頻觸發器,因此對外部時鐘信號的脈寬無任何要求,但必須保證脈沖的高低電平要求的寬度。

4．芯片擦除:

整個PEROM陣列和三個鎖定位的電擦除可通過正確的控制信號組合,并保持ALE管腳處于低電平10ms 來完成。在芯片擦操作中,代碼陣列全被寫“1”且在任何非空存儲字節被重復編程以前,該操作必須被執行。

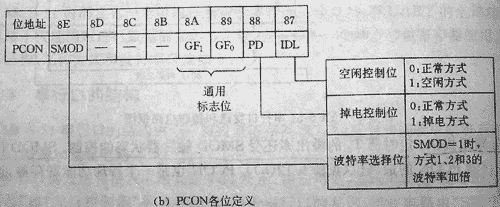

此外,AT89C51設有穩態邏輯,可以在低到零頻率的條件下靜態邏輯,支持兩種軟件可選的掉電模式。在閑置模式下,CPU停止工作。但RAM,定時器,計數器,串口和中斷系統仍在工作。在掉電模式下,保存RAM的內容并且凍結振蕩器,禁止所用其他芯片功能,直到下一個硬件復位為止。

點擊這里可以下載AT89C51芯片的英文PDF文檔

    很多初學51單片機的網友會有這樣的問題:AT89S51是什么?書上和網絡教程上可都是8051,89C51等!沒聽說過有89S51 ？!

    這里,初學者要澄清單片機實際使用方面的一個產品概念,MCS-51單片機是美國INTE公司于1980年推出的產品,典型產品有 8031(內部沒有程序存儲器,實際使用方面已經被市場淘汰)、8051(芯片采用HMOS,功耗是630mW,是89C51的5倍,實際使用方面已經被市場淘汰)和8751等通用產品,一直到現在, MCS-51內核系列兼容的單片機仍是應用的主流產品(比如目前流行的89S51、已經停產的89C51等),各高校及專業學校的培訓教材仍與MCS-51單片機作為代表進行理論基礎學習。

    有些文獻甚至也將8051泛指MCS-51系列單片機,8051是早期的最典型的代表作,由于MCS-51單片機影響極深遠,許多公司都推出了兼容系列單片機,就是說MCS-51內核實際上已經成為一個8位單片機的標準。

    其他的公司的51單片機產品都是和MCS-51內核兼容的產品而以。同樣的一段程序,在各個單片機廠家的硬件上運行的結果都是一樣的,如ATMEL的89C51(已經停產)、89S51, PHILIPS(菲利浦),和WINBOND(華邦)等,我們常說的已經停產的89C51指的是ATMEL公司的 AT89C51單片機,同時是在原基礎上增強了許多特性,如時鐘,更優秀的是由Flash(程序存儲器的內容至少可以改寫1000次)存儲器取帶了原來的ROM(一次性寫入),AT89C51的性能相對于8051已經算是非常優越的了。

    不過在市場化方面,89C51受到了PIC單片機陣營的挑戰,89C51最致命的缺陷在于不支持ISP(在線更新程序)功能,必須加上ISP功能等新功能才能更好延續MCS-51的傳奇。89S51就是在這樣的背景下取代89C51的,現在,89S51目前已經成為了實際應用市場上新的寵兒,作為市場占有率第一的Atmel目前公司已經停產AT89C51,將用AT89S51代替。89S51在工藝上進行了改進,89S51采用0.35新工藝,成本降低,而且將功能提升,增加了競爭力。89SXX可以像下兼容89CXX等51系列芯片。同時,Atmel不再接受89CXX的定單,大家在市場上見到的89C51實際都是Atmel前期生產的巨量庫存而以。

89S51相對于89C51增加的新功能包括:

-- 新增加很多功能,性能有了較大提升,價格卻基本不變,甚至比89C51更低!

-- ISP在線編程功能,這個功能的優勢在于改寫單片機存儲器內的程序不需要把芯片從工作環境中剝離。是一個強大易用的功能。

-- 工作頻率為33MHz,大家都知道89C51的極限工作頻率只有24M,就是說S51具有更高工作頻率,從而具有了更快的計算速度。

-- 具有雙工UART串行通道。

-- 內部集成看門狗計時器,不再需要像89C51那樣外接看門狗計時器單元電路。

-- 雙數據指示器。

-- 電源關閉標識。

-- 全新的加密算法,這使得對于89S51的解密變為不可能,程序的保密性大大加強,這樣就可以有效的保護知識產權不被侵犯。

-- 兼容性方面:向下完全兼容51全部字系列產品。比如8051、89C51等等早期MCS-51兼容產品。也就是說所有教科書、網絡教程上的程序(不論教科書上采用的單片機是8051還是89C51還是MCS-51等等),在89S51上一樣可以照常運行,這就是所謂的向下兼容。

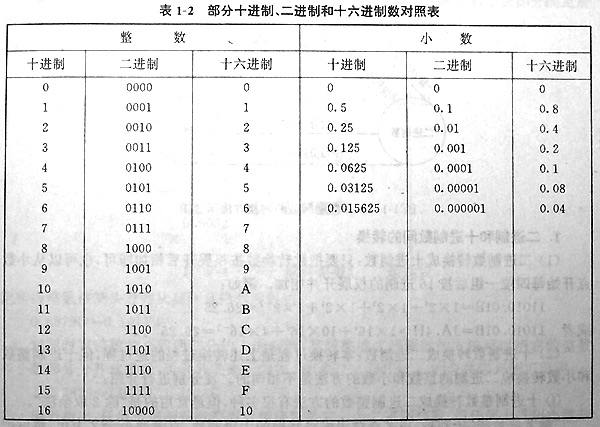

AT89S51看門狗程序例子如下:

AJMP MAIN

MAIN:

;啟動看門狗
Mov 0A6H,#01EH ;先送1E
Mov 0A6H,#0E1H ;后送E1

;主程序************************************************************
;******************************************************************

START:

ACALL WDT ;調用復位看門狗子程序

AJMP START

;主程序************************************************************
;******************************************************************

;復位看門狗子程序
WDT:
Mov 0A6H,#01EH ;先送1E
Mov 0A6H,#0E1H ;后送E1
RET

END

注意事項:
1． 89S51的看門狗必須由程序激活后才開始工作。所以必須保證CPU有可靠的上電復位。
否則看門狗也無法工作。
2．看門狗使用的是CPU的晶振。在晶振停振的時候看門狗也無效。
3． 89S51只有14位計數器。在16383個機器周期內必須至少喂狗一次。而且這個時間是固
定的,無法更改。當晶振為12M時每16個毫秒需喂狗一次。
