    本人設計了一款用運放驅動的簡單實用功率放大器。傳統運放驅動功放,因受運放電壓的限制,功率難以做大。本功放采用電壓轉換電流方式直接驅動功放管進行功率放大,所以輸出功率主要取決于末級功放管和功放電源,且揚聲器無開/關機沖擊聲。全機沒有加任何補償電容,原汁原味,移相小。由于采用運放作恒流放大,所以很方便更換不同性能的運放,音色有更多的選擇。

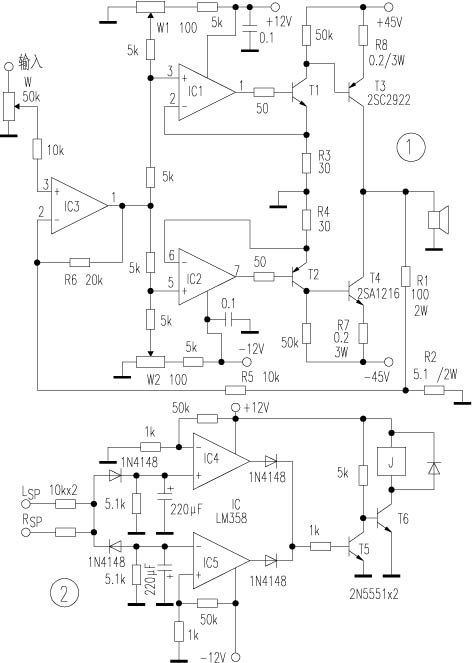

    電路如圖1,IC1與T1、IC2與T2分別組成電流負反饋吸收式恒流源,分別負責音頻信號正半周與負半周的電壓、電流轉換放大,使T3、T4基極電流只受IC1、IC2輸入電壓控制,也就是說,只要運放輸入為一恒壓值,末級管T3、T4集電極流過電流也為一恒定值。W1、W2(多圈電位器)分別用來調整T3、T4靜態電流與輸出零點,IC3與R1、R2、R5組成準電流負反饋電路,只要相應改變R3、R4或R2、R6阻值,就能改變增益大小。該功放保護電路(圖2)采取切斷總電源方式,優點是當功放發生故障時,不僅保護了揚聲器,同時還保護了末級管。工作原理是:當接通電源時,T6得電導通,J吸合自保,電源維持接通狀態。當功放輸出零點直流成分大于±0．24V時,IC4或IC5輸出一高電平,因而T5飽和導通,T6截止,繼電器J釋放,切斷了總電源,從而實現對揚聲器和功放管的保護功能。
    本機調試較簡單,先把W1、W2調至最小位置,然后緩慢調節W1、W2使R8、R7上壓降為40mV(200mA)。測量輸出點,再微調W1或W2使輸出點電壓控制在5mV以下。然后預熱半小時后,再重調一下,即可接入音箱試音。主觀評價,該功放信噪比高,低音豐滿,有彈性,高音纖細流暢。
    運放采用NE5532或AD827等雙運放,T1、T2選中功率管2SB647、2SD667等,末級功放管可選用三肯對管2SC2922、2SA1216或2SC3281、2SA1302等音頻對管,電阻用1/4W金屬膜電阻。

                                                                         ��江西  李國輝
