    今年《電子報》第3期第十二版發表了筆者《自制PIC16F84單片機學習套件》一文后,有很多朋友來信詢問PIC16F84編程器的制作方法,這里給大家介紹一款微型PIC16F84編程器。該編程器體積小巧,成本極低(不超過5元),制作也很容易。
    一、制作

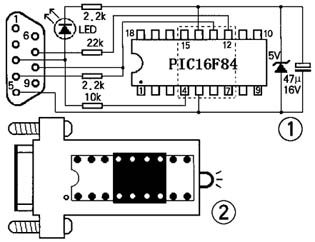

    電路如圖1。制作方法如下:
    1． 找一串口電纜,撬開一端插頭后去掉所有電纜;
    2． 在一側外殼上挖一個8腳IC插座大小的方孔,將8腳IC插座用膠貼到上面,注意要在同一平面上;
    3． 按電路直接將所有元件焊上,把LED發光二極管從插頭的出線孔中伸出;
    4． 合上插頭外殼,在外殼上的相應位置另鉆十個小孔即告完成(如圖2所示)。
    二、使用
    將此編程器直接插在計算機的串口上,然后用編程軟件將程序寫入即可,尤其是有筆記本電腦的朋友使用起來更方便。

                                                                        ��湖北  曾凡若
