2003年,第11期,類別:電子技校

    筆者所購AF-500型多用表,其價格不貴,表中所用元件有的需作更換,以使其可靠性更好。
    1． 加裝保護二極管

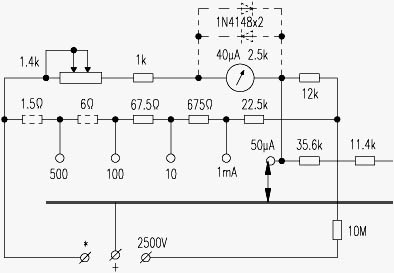

    該表所附電路圖中,表頭應有兩只保護二極管,但實際并未裝上,故在使用中表頭線圈易被燒壞。加裝保護二極管并不難,按附圖虛線所示加裝即可,二極管可用1N4148型的。
    2． 更換兩只電阻
    該表直流500mA擋和100mA擋的分流電阻的阻值分別為1．5Ω和6Ω,這兩只電阻均為1/8W的。據計算,其功率偏小,其中1．5Ω電阻承受功耗達0．375W,6Ω電阻承受功耗達0．06W。
    因此,可將1．5Ω電阻用1W的高精度電阻更換;6Ω電阻用1/2W的高精度電阻更換。
    經以上改進后,使用起來更加放心、可靠。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　山東  田連華
