    一般的雙電源(正負對稱電源)都沒有連續可調的功能,給使用帶來不便。本文介紹用一塊7815和一塊7915三端穩壓器對稱連接,即可獲得一組正負對稱的穩壓電源,而且輸出電壓值可各自單獨調節,也可同步調節。

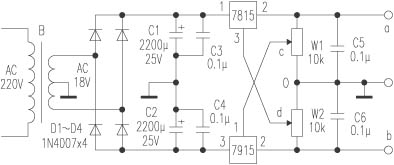

    電路如附圖所示,由變壓器輸出的交流雙18V電壓經D1~D4整流,C1、C2濾波得到一直流電壓,其中變壓器雙電源的中心抽頭作為公共接地端,然后分別把該直流電壓正負極接入7815的①腳和7915的③腳。7815的③腳接到電位器W2的滑動觸片“d”上,7915的①腳接到電位器W1的滑動觸片“C”上。當將觸片“C”滑到“0”端接地時,調節W2,即可從“a”端得到“+6~+15V”的正向可變電壓;若將觸片“d”滑到“0”端接地,調節W1,在“b”端就可得到“-6~-15V”的負向可變電壓,將W1、W2換成同軸電位器,將獲得正負對稱的可調電源,輸出電壓值在±6V~±15V之間連續可調,可達到同步調節的目的。
    本電路的7815、7915三端穩壓塊上應加裝散熱片,變壓器功率視用電器功率而定。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��浙江  鐘武軍
