    本文介紹一款用互補三極管制作的電燈輕觸開關電路,采用一只輕觸開關,即可對電燈進行開和關控制,適合做多地控制一燈的開關或做時控開關使用。
    工作原理

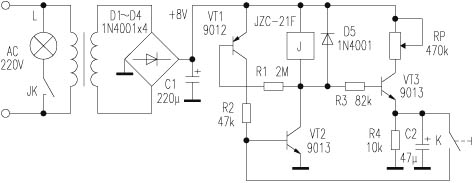

    電路見圖,220V交流電經變壓器降壓、D1~D4整流、C1濾波獲得+8V直流電壓,三極管VT1和VT2組成互補管放大器。接通電源后,因VT1基極無直流偏置通路,所以,VT1截止,VT2也截止,繼電器不工作,其常開觸點JK斷開電燈回路,電燈L不亮。這時VT2集電極為高電位,使VT3導通,電容C2充電。當要開燈時,按一下輕觸開關K,C2上的電壓使VT2迅速飽和導通,繼電器得電,其常開觸點JK吸合,電燈L點亮。此時VT2集電極為低電位,使VT1基極有了電流通路而導通,電源經VT1的e、c極向VT2基極提供直流偏置,當輕觸開關K跳開后,VT2仍能維持在飽和導通狀態,電燈持續點亮。此時,VT2集電極低電位使VT3截止,C2經R4放完電。當要關燈時,按一下開關K,則VT2基極經C2接地,VT2截止,繼電器失電,其常開觸點JK斷開,電燈L熄滅。同時因VT2截止,其集電極為高電平,又使VT1基極失去偏置而截止,當開關K跳開后,VT2將維持在截止狀態不變,電燈L保持熄滅。此時VT2集電極的高電位使VT3導通,電容C2被充電。電路回到初始狀態,實現了利用一只輕觸開關對電燈進行開和關的控制。
    調試
    本電路需調試可調電阻RP,RP阻值若太小,則VT3的集電極電流大,對C2的充電速度也就很快。假設此前VT2處在飽和導通狀態,C2已放完電,按下K后,VT2應迅速截止,而實際上,截止是有一個過程的。VT2基極通過C2接地時,VT2趨于截止,其集電極電壓上升,VT3也將趨于導通。若RP阻值小得不適當,則VT3集電極電流增長過快,對C2的充電速度過快,以致于在VT2還沒有來得及完全截止,C2電壓已充得較高,而使VT2轉為開始導通,電路的工作狀態將會不確定。按圖中元件數據,RP阻值只要大于290kΩ,即可使電路十分穩定地翻轉。
