    此電子鎮流器的AC輸入電壓允許達277V,適當調節電感元件(L1)的參數,可配接20~60W的熒光燈。UBA2014由飛利浦公司推出。

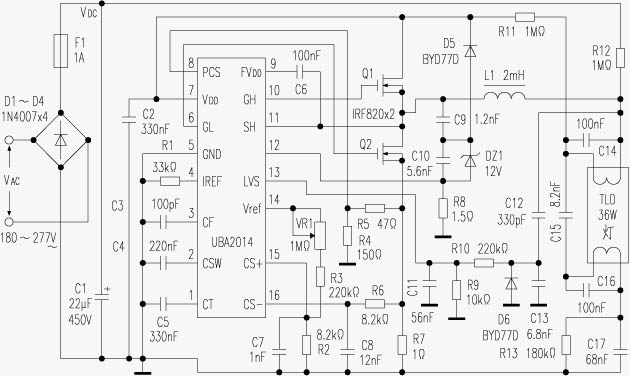

    如圖所示,接通AC電源后,通過電阻R12和R11的電流對UBA2014 VDD腳上的電容C2充電。當C2上的電壓升至約13V時,IC內的壓控振蕩器(VCO)開始振蕩,Q1與Q2組成的半橋功率級產生輸出。在振蕩器啟動時的頻率fmax=100kHz,爾后迅速降至預熱頻率fpn。預熱時間由R1、C5確定,當R1=33kΩ和C5=330nF時,預熱時間tph=1．8秒。一旦預熱結束,鎮流器輸出頻率再次降低。在該過程中,輸出端L1和C15等組成的LC串聯電路發生諧振,在C15兩端產生一個高壓脈沖,使燈管擊穿而點燃,振蕩器頻率降至fmin=40kHz。點火時間約為預熱時間的1/7,即0．26秒。一旦點火失敗,將再次進行點火。如果點火成功,由于{1}腳外部電容C5放電至0V,內部定時器和脈沖計數器停止工作。
    半橋開關MOSFET(Q2)源極電阻R7,是半橋電流檢測元件。R7上的檢測信號經{16}腳輸入到內部的平均電流傳感器的負輸入端,電流傳感器正輸入端{15}腳連接腳{14}參考電壓(2．45V)上的電阻分壓器。{13}腳用作檢測燈電壓。當點火失敗、燈失效或燈脫落等異常情況下,燈電壓升高,通過C12和R10等元件組成的燈電壓檢測電路饋送到{13}腳。只要{13}腳上的電壓達到1．49V,將迫使IC內部的VCO截止,從而使Q1和Q2均關斷。電阻R8用作檢測半橋輸出特性,確定自適應非交迭時間,并履行電容性模式保護。{8}腳為燈預熱電流檢測輸入。
