    本電路具有八路斷線數顯指示和聲音報警功能,電路結構簡單、程序容易編寫,初學者很容易制作。
    一、電路結構

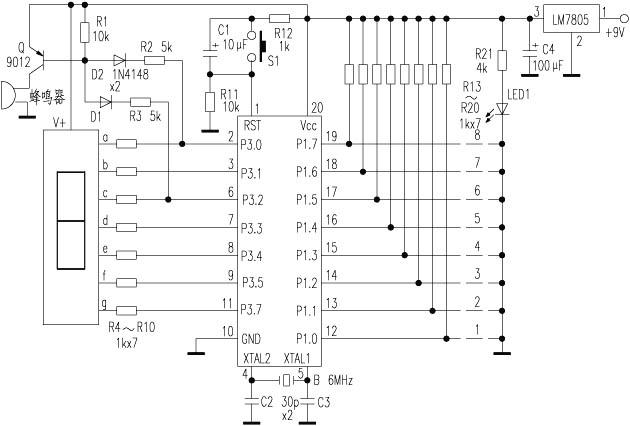

    電路如附圖所示。89C2051的P3口驅動LED共陽數碼管;P3．0和P3．2口接由電阻和二極管構成的與門,部分顯示信號經與門送三極管Q的基極,有顯示信號輸出時,三極管導通,蜂鳴器發報警聲。89C2051的P1口除P1．0和P1．1片內沒有提供上拉電阻以外,其余均有上拉電阻,因此P1口作輸入時,可以外接8只上拉電阻,也可以在P1．0、P1．1口各接一只上拉電阻,然后從電源負極引一根公用線,輸入口的8根線分別接在公用線上,使8個輸入端均為低電位。
    二、工作原理
    接通電源,LED發光,指示電源已打開。89C2051上電復位后,依次檢測P1．0~P1．7是否為高電位,即判斷是否有斷線。一旦檢測到某輸入口為高電位,就從P3口輸出相應的閃動字符信號,數碼管每隔一秒顯示一次字符。例如:第1路斷線,那么P1．0為高電位,經檢測判斷,從P3口輸出閃動“1”的信號,數碼管每隔一秒顯示一次1,蜂鳴器每隔一秒報警一次。如果出現多路斷線的情況,P3口依次輸出相對應的幾路的閃動字符信號,由數碼管每隔一秒顯示一個字符,依次顯示,報警聲每隔一秒響一次,值班人員很快就能知道哪里有斷電發生,并及時去處理。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　云南  張躍
