2003年,第8期,類別:電子技校

    上世紀80年代的“日光燈利廢器”,使人們看到了直流點燈的缺點——汞的“電泳”現象。即燈管點燃幾天后會使燈管發光明暗不均,書上說是直流電場中的汞離子向陰極定向運動,致使陰極端密度遠大于陽極端的緣故。

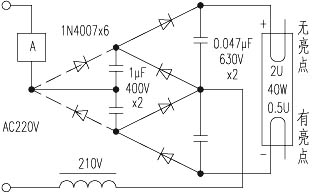

    筆者在實驗高頻日光燈時,為了弄清燈絲中“亮點”的最小電壓值。在“利廢器”的四倍壓整流電路中又增設了兩只二極管,見圖1中的虛線二極管,即四倍壓啟動電路。當燈管接通電源后,由橋式整流向燈管供電。這里的電路把其中增大“放電時間常數”的電阻去掉,改用電感串入交流回路鎮流,構成附圖的用電感鎮流的直流日光燈電路。該燈“電泳”現象極微,也許是額定電流使燈管低溫處已達40℃,液態汞汽化率達到標稱值,使汞蒸汽的擴散運動遠大于定向運動的緣故。該燈已使用兩年仍發光柔和,估計燈管兩端永不會發黑。若用燈絲中“亮點”的移動來估算燈管壽命,0．41A時只0．5V的“亮點”,一年只移動近一圈燈絲,該燈管兩端共16圈燈絲,按計數,8年再將燈管取下,換方向安裝,此燈絲就會有16年的壽命了,所以,燈管的壽命,最終取決于熒光粉發光半衰期的壽命。
    該直流燈使燈管與原鎮流器已不配套,附圖中仍用40W鎮流器,此時電流表指示近0．6A,用30W鎮流器時近0．5A,用20W時為0．41A左右。為了減小銅損仍用40W鎮流器,將其中的墊紙減到0．15mm厚,即減小氣隙而提高使用鐵心Bm值,此時電流表指示為0．41A。但這時的鎮流器自耗大,與燈管使用20W的鎮流器溫升相同。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��湖北  歐陽施孝

    編后:在上個世紀80年代中期,各電子報刊先后刊出有關廢舊日光燈的點燈電路(即日光燈利廢器)。當時《電子報》對日光燈利廢器進行了廣泛的討論,并有相關的結論。
    本文作者對日光燈利廢器電路又作了改進,因本版版面有限,僅摘登了作者來稿的結論部分。
    該文原稿較長(約5000字),其內容涉及直流日光燈電路設計的基礎理論和數學演算,若讀者有興趣,請直接與作者歐陽施孝——電話:(0714)8046276聯系。
