2003年,第7期,類別:音響技術

　　在二手市場購得一副森海塞爾HD565耳機,阻抗高達150Ω,因無專用的耳機放大器,直接用索尼D-EJ915 CD隨身聽驅動,效果不令人滿意,特別是低頻下潛不夠深,又借來朋友的TEAC 5C臺式CD驅動,音質有所改善,但低音還是不如人意。
　　TDA7294是ST微電子公司一款優秀的Hi-Fi集成功放,輸出級采用DMOS場效應管作功率放大,音質細膩、圓潤,極具膽味。用它作耳機放大器效果如何？不妨一試。

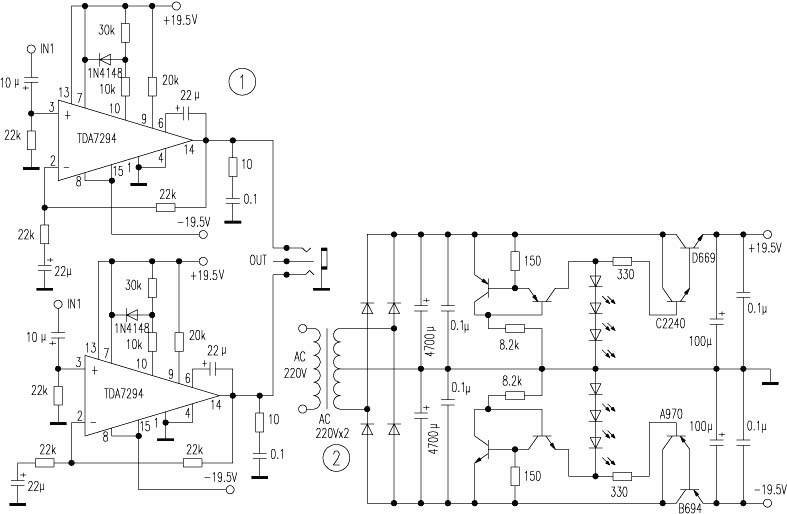

　　經過半天忙碌,用TDA7294制成的耳機放大器終于大功靠成。圖1為耳機放大器電路,圖2為電源電路。電路中所有電阻采用五環金屬膜電阻,變壓器選用20W國產優質變壓器,次級為20V×2。濾波電容選用nichicon 4700μF/35V,在濾波電容旁邊并聯0．1μF的CBB電容。耳機放大適宜采用優質穩壓源供電,以降低信號與電源的互擾,且供電電壓不能過高,因此本電源用高穩定鏡像恒流源和極低噪聲的發光二極管穩壓,再由優質音響管組成達林頓管取樣,輸出穩定強勁的電流。實踐證明,該電源給耳機放大器供電比三端穩壓器效果好。
　　最后接上電源試機,HD565立即被TDA7294訓得服服帖帖,高音纖細,低音飽滿而富有彈性,在大動態的信號下,HD565爆發出排山倒海的氣勢,極具震撼力。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　湖南  廖建興
