2003年,第7期,類別:電子制作

    本密碼鎖的特點是,如果按錯了密碼鍵順序或按下了任何一個非密碼鍵,電路即鎖定為關斷狀態,各按鍵均失效,大大增加了開鎖難度。

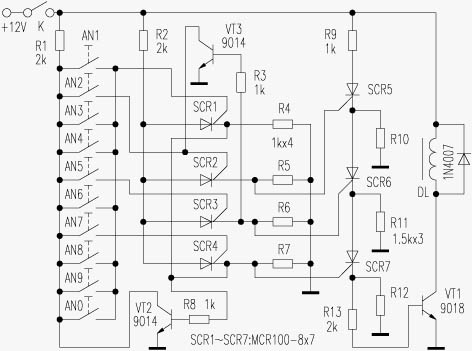

    電路見圖�？煽毓鑃CR5、SCR6、SCR7為該密碼鎖的主控元件。當按照正確順序按下三位密碼鍵(本例為AN2、AN5、AN7)時,可控硅SCR2、SCR3、SCR4依次導通,從而觸發可控硅SCR5、SCR6、SCR7依次導通,VT1飽和導通,電磁鐵DL動作,實現開鎖。與此同時,AN7鍵按下后SCR4導通,進而VT2飽和導通,使各按鍵在開鎖后不再起作用。若按錯密碼鍵順序,不但不能開鎖,還會使電路處于關斷狀態,圖中R3、VT3的作用是否決定按鍵順序AN5、AN2、AN7的可開鎖性。如先按AN5,則SCR3導通,VT3基極有了偏置電流,再按下AN2,則VT3飽和導通,使SCR2無觸發電壓而不能導通,因而不能開鎖。先按AN7也不能開鎖已如上述。本密碼鎖的按鍵順序只能是AN2、AN5、AN7。當按下任何一個非密碼鍵時,SCR1導通,使VT2飽和導通,各按鍵失效,電路鎖定為關斷狀態。這時必須斷開開關K再合上,電路才復位。

                                                                         �鶑V西  甘印源
