　　本人給自己的電腦配個2．1聲道,用專門的“炮”來對付低音,兩只衛星箱又可做得小巧玲瓏。
　　1．電路設計

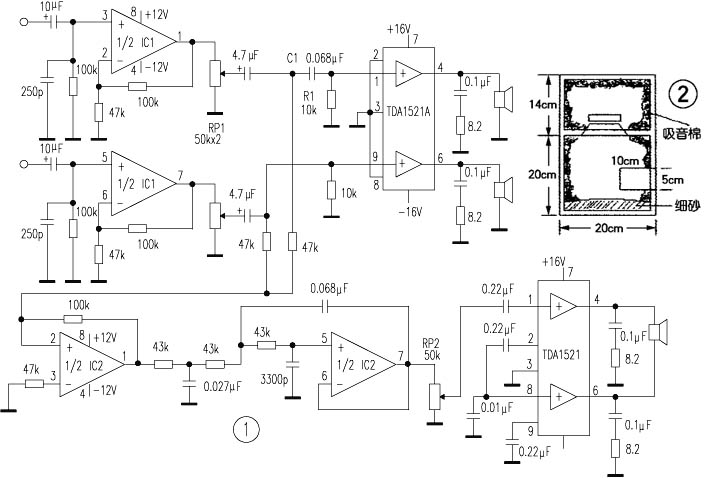

　　如圖1,左右聲道由一只雙運放作線路放大。為了讓兩只衛星箱在自己的頻帶內更好地工作,在左右聲道功放之前設置了一階高通濾波,截止頻率f=1/6．28RICI。按圖示值,高通截止頻率約為200Hz。由一只TDA1521A作6W功率放大。低頻通道由一只雙運放組成,左右聲道經1/2IC2做成的加法器復合后送入以1/2IC2為核心的巴特沃茲三階低通濾波器,低頻截止頻率設在200Hz。一只TDA1521作BTL運用來擔任低頻功放(約30W)。變壓器功率不小于100W,雙12V電壓經整流濾波后得到約雙16V直流供功放用,另由穩壓輸出供前級�？紤]到制作難度和功放的散熱沒有做成有源箱形式,而將整個電路裝在一個小巧的鐵盒中。
　　2．音箱制作
　　兩只衛星箱選用銀笛“Q15”布邊小防磁,箱體用木板制成8cm×10cm×12cm大小,只從背面打一小眼將引線穿出。重低音箱體用1．2cm厚的密度板做成ASW帶通式結構,裝配如圖2。兩個箱室內壁貼上一層棉花吸音并在箱底墊上2~3cm厚的細砂(用兩塊布縫成砂袋)。喇叭用5英寸PP盆泡沫邊,最好用防磁單元,功率25W左右,不要太大。
　　運放IC1、IC2用NE5532即可,所有無極電容和電阻分別用聚丙烯電容和1/4W金屬膜電阻,TDA1521A與TDA1521只在封裝與功率上有差別,兩片功放塊的散熱器要足夠大。注意TDA1521/TDA1521A的散熱器與負電源等電位。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��江蘇  周楊
