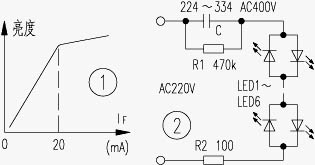

    首先應合理選定LED燈的工作電流,LED的正向極限電流IFM多在50mA左右。實踐驗證,LED的發光強度僅在一定范圍內與IF成正比,當IF>20mA時,亮度的增強已無法用肉眼分辨。因此,LED的工作電流一般選在20mA左右較為合理,此時LED的電光轉換效率較高。圖1是LED器件的工作電流——發光強度特性的關系圖。
    LED燈除了直流供電外,也可采用交流電網供電。LED的正向壓降VF≤2．5V。采用變壓器供電體積大,能耗較多,其優點是使用安全。應用容抗Xc為LED燈作鎮流的交流電網供電,體積小,能耗省,但缺乏與電網的隔離,使用中須注意安全。最簡電路如圖2所示。
    由于LED器件反向耐壓參數在標準中規定得非常低(VR≥5V),因此用交流供電時須嚴防反向過壓而致PN結擊穿損壞,宜采用LED反極性并聯運行,實現相互鉗位保護。
    LED燈的電流與鎮流電容C的容量有關,其關系式為:
    I=U/Xc=2πfCU。
    由此可知,在220V50Hz交流電網下,1μF容量的電容器可為負載提供約69mA的工作電流,若需為LED燈提供10~20mA的工作電流,鎮流電容器C選用0．22~0．33μF的容量即可。
    鎮流電容器C的耐壓應為:Uc≥√2U。
    220V電網中C應選AC400V耐壓的電容器。
    LED燈制作簡便靈活,完全可根據亮度、色彩或形式自定。增加LED器件用量或采用高亮度LED,可增強LED燈的亮度。此外,不同光色的LED的發光亮度也不一樣,綠色的最亮,橙黃色次之,而紅色的最低。LED燈既可選用單色,也可選用不同色彩的LED混合使用,既可制成單燈,也可組成發光極、字符、圖案、燈串或燈陣等,靈活多便以適應不同需求。

                                                                           ��江蘇  杰安
