五一電子閱讀：《學單片機》—《51系列單片機輸出PWM的兩種方法》

2003年,第5期,類別:智能電子

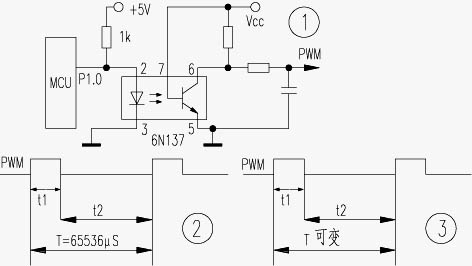

　　MCS-51系列單片機無PWM輸出功能,可以采用定時器配合軟件的方法實現,對精度要求不高的場合是非常實用的。電路圖見圖1,采用高速光隔6N137輸出,并將PWM的信號倒相。
　　一、工作原理(原理圖如圖1所示)
　　二、PWM輸出
　　1．固定脈寬PWM輸出
　　用T0定時器完成PWM輸出,脈寬固定為65536μs。T0定時器設置成16位定時器,PWM波形如圖2所示。
　　程序清單:(12MHz)
　　PwmData0    ;T0定時t1的初值(字)
　　PwmData1    ;T0定時t2的初值(字)
　　PwmF        　　　 ;PWM輸出標志
;***************************
　　　　　　setb tro  ;啟動T0
            ……
　　T0Int:;T0中斷服務程序
     　　JB  PwmF ,PwmOutH
;PWM輸出未完成返回
     Mov TH0,High(PwmData0)
     Mov TL0,Low(PwmData0)
      　Setb tr0
        　 Setb PwmF
     Clr  p1．0  ;PWM輸出腳
　　　　　　　　reti
PwmOutH:Setb p1．0
        　　　　　　　Clr tr0
　　　　　　　　Mov TH0,High(PwmData1)
    　　　　　  Mov TL0,Low(PwmData1)
     　　　　　 Setb tr0
                Clr PwmF
                reti
    說明:在主程序中計算PwmData0、PwmData1的值。
　　2．可變脈寬PWM輸出
　　用T0定時器控制PWM的占空比,T1定時器控制脈寬(最大65536μs。)
　　T0、T1定時器設置成16位定時器。PWM輸出波形如圖3所示。
　　程序清單:(12MHz)
　　PwmData0    ;T0定時t1的初值(字)
　　PwmData1    ;T1定時T的初值(字)
;***************************
      setb tro  ;啟動T0
　　 setb tr1
　　　 ……
T0Int:Clr  tr0   　 ;T0中斷服務程序
     　　　　  setb  p1．0  ;PWM輸出腳
　　　　　  reti
T1Int:Clr  p1．0   ;T1中斷服務程序
  　　　　　Clr tr0
　　　　　     Clr tr1
　　　　　　Mov TH0,High(PwmData0)
　　　　　　Mov TL0,Low(PwmData0)
　　　　　　Mov TH1,High(PwmData1)
　　　　　 Mov TL1,Low(PwmData1)
　　　　　　Setb tr1
　　　　　 Setb tr0
            reti
　　說明:在主程序中計算PwmData0、PwmData1的值。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　湖南  李杰

　
