2003年,第5期,類別:智能電子

    有線廣播是最具有中國特色的宣傳媒體,發源早、使用廣泛,是企事業單位、學校、部隊不可缺少的設施。筆者所在單位的有線廣播就在日常管理和宣傳中發揮著非常重要的作用,但原來靠人工開/關廣播,播音員必須提前到崗,有時難免會誤時,且工作效率很低。為節約人力資源、提高工作效率,現采用高新電子技術實現廣播播出自動化。
    一、控制方案
    采用AT89C55電腦時間控制器控制,將廣播自動播出的程序寫入其中,作為時間程序開關,由繼電器和相關電路組成廣播自動開/關播出程序控制電路。該控制系統只需將每天多次定時開/關播出廣播的時間、節目內容按順序預置即可。
    二、系統組成

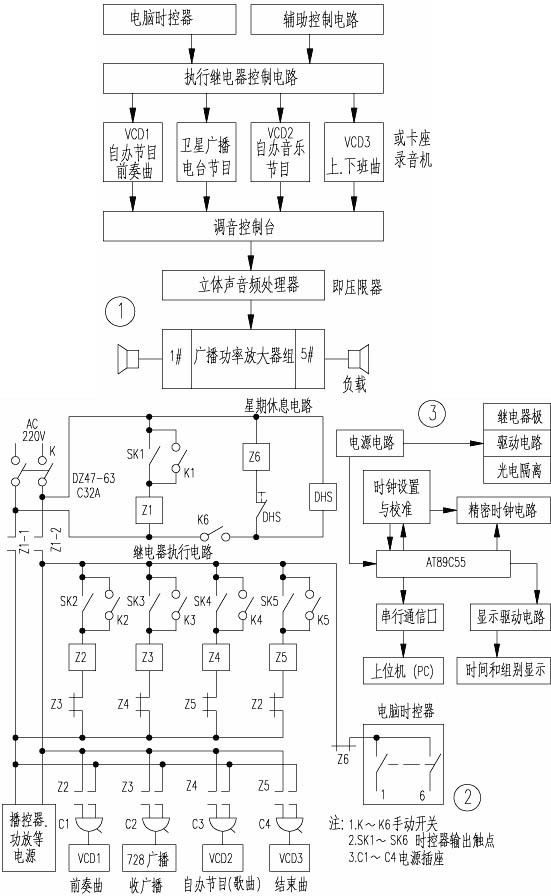

    系統原理框圖如圖1所示。其組成為:
    1． 電腦時控器;
    2． 繼電器負載控制執行電路;
    3． 節目安全互鎖;
    4． 音頻信號保護;
    5． 星期日休息等輔助電路。
    三、電路介紹(見圖2、圖3)
    1． 電腦時控器(如圖3)  它是自動控制系統的核心部分,時間由高精度石英振蕩器控制,走時十分準確,由發光二極管LED作數字顯示,設定“接通”、“關閉”指令時間由電腦記憶,編制和修改極為方便。時控器有6路獨立的開/關時間輸出,每路全天可編1400次開與關,每路控制時間最小間隔為5分鐘,工作電壓為160~250V。備有充電電池,停電后電子鐘走時及所編的程序不受影響。電腦時控器根據每天要開/關廣播的時間程序,發出開/關指令去控制執行繼電器電路完成對廣播前端設備(如接收中央廣播節目的衛星廣播接收機、自辦廣播節目的VCD或錄音卡座)的控制(即供電與斷電控制)。為防止節目干擾,執行繼電器控制電路按節目順序采用了互鎖方式。開關K1~K6供人工啟動執行繼電器,可作日常檢查系統電路用。
    2． 星期日休息電路
    電腦時控器是日時編程,循環時間為24小時。鑒于星期日休息,采用長延時可調輔助控制電路。操作方式為若遇星期日休息,將K6開關閉合,延時繼電器工作,帶動執行繼電器Z6工作,切斷電腦時控器輸出指令;到了預置延時繼電器所要停播的時間,觸點工作釋放執行繼電器Z6,恢復電腦時控器輸出指令,斷開K6開關,延時電路復原。長延時繼電器用DH48S,延時范圍1分鐘~99小時。
    3． 音頻信號保護
    目前有線廣播系統一般采用定壓傳輸方式,屬于電壓控制型,功率放大器輸入信號電壓幅度要求相對穩定,以保證輸出電壓在穩定范圍。但廣播音樂信號時常大小不均,在無人監控的情況下為保證技術指標,必須在功率放大器前增加音頻立體聲處理器(我們用的是重慶現代視聲技術公司的產品),可控制音頻波動范圍±26dB(以0dB輸出為基準),可以完全防止功率放大器過電壓燒壞。
    該廣播自動控制系統運行至今已一年多,系統控制性能良好可靠,編程操作容易,投資小,極大地減輕了播音員的工作。
    根據廣播前端設備配置的不同,可自行增減執行繼電器控制電路。若需實現分區控制廣播、音樂響鈴、緊急廣播第一“優先權”等功能,可通過編輯和修改電腦時控器的執行繼電器電路來實現。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��重慶  凌宗祿
