2003年,第4期,類別:電子制作

    我們這里(烏魯木齊市)是雨少干燥地區。夏季極少能見到蚊子,但蟑螂卻成災。目前,大多數采用擺放毒餌的辦法來消滅它們,雖然有一定效果,但同時也污染了環境。
    看了《電子報》刊登的有關電子滅蚊蠅器的文章后,立即聯想到是否也可用此類裝置來誘殺蟑螂？于是動手實驗�，F將實驗情況向讀者作一介紹。廣大讀者中如有滅殺蟑螂的良策妙法,請撰文交流。

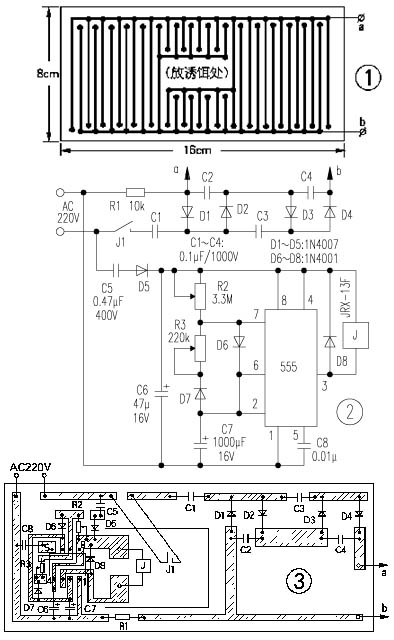

    首先制作一塊電擊板,用∮1mm的裸銅線在一塊8cm×16cm的薄塑料板上平行布線,并穿孔固定,線與線間距為3mm。然后用同樣的銅線將布好的銅線焊接起來,使其分成a、b兩組,中間要留一空隙放誘餌。制好的電擊板見圖1。
    高壓產生電路試驗了幾種方案,發現電壓過低不易將爬上電擊板的蟑螂擊斃,過高雖然能將蟑螂擊斃,但死蟑螂會粘在電路板上,時間稍長還會發出糊味。取得經驗后,決定采用四倍壓電路,如圖2所示。其電壓高低合適。將本裝置插上電源,經過一個晚上,電擊板上只有2只小蟑螂。于是開始耐心觀察實驗。經過觀察,發現在接通電源的情況下,蟑螂會繞過電擊板逃走,不往上爬。而拔掉電源,它們才會爬上電擊板偷吃誘餌,這時迅速接通電源,可見蟑螂立刻被擊斃。而且不會被粘住,也沒有糊味。分析原因,可能是蟑螂對電擊板周圍的電場很敏感,使其不敢往上爬。
    根據以上設想,用555時基電路制作了一個自激振蕩器,振蕩器的電源由AC220V經C5降壓、D5整流、C6濾波后獲得。當555的役腳輸出高電平時,繼電器J不動作,電擊板上無電壓;當555的役腳輸出低電平時,J吸合,電擊板上有高壓。調節R2與R3,使本裝置電擊板有電5秒、無電3分鐘地間歇工作。這樣一來,滅蟑螂效果顯著增加。
    最后需說明的是,用本裝置滅蟑螂,若同時利用蟑螂喜歡黑暗、油膩、甜味的習性,其收效會更顯著。因此,本裝置應放在黑暗、暖和的地方,最好用糖水或香油浸過的棉團做誘餌,有誘餌蟑螂會大量聚集。尤其是晚上,會有大量蟑螂進入這個“陷阱”,而一一被擊斃。由于整個電路與市電相連,制作使用一定要注意安全!圖3是電路板圖。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　新疆  何立清
