2003年,第4期,類別:電子技校

    筆者制成了一套跨步電壓觸電模擬裝置,經本校幾位老師用此裝置給學生做演示實驗,普遍認為效果很好。
    1． 電路原理

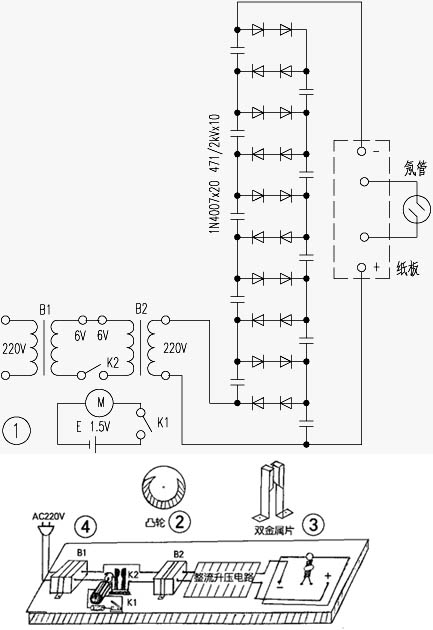

    電路見圖1。圖中B1為220V輸入、6V輸出,B2為6V輸入、220V輸出的變壓器,它們組成1∶1隔離變壓器形式。K2為斷續器,由帶凸輪的電動機和兩金屬片組成。當合上開關K1時,電動機轉動,帶動凸輪周期性地擠壓K2的金屬片,使兩觸點周期性地接觸與斷開。在斷開的瞬間B2次級輸出很高的感應電壓,再經10倍壓整流為幾萬伏直流高壓,用以模擬跨步電壓觸電。
    2． 制作方法
    (1)制作底板:制一個長寬為60cm×20cm,厚為1cm的木板。
    (2)制K2斷續器:找一個小電動機(本人用1．5V電動機)與一個直徑為2cm左右,有一定厚度的硬塑料片,并將此片制成凸輪,制法如圖2(去掉陰影部分即為凸輪)。將凸輪中心鉆孔后套在電動機軸上,并用502膠水粘牢,再取兩金屬片制成如圖3的觸頭。
    (3)用電烙鐵焊好10倍壓整流部分。
    (4)制小木人:在小木人胸前挖一長方形小槽,把測電筆中氖管放在此槽中,再把兩金屬片分別貼在木人的腳趾部位,并用兩根導線把這對金屬片相連后分別纏繞在木人的兩腿上再與氖管兩極相連,然后用透明膠布封上木人胸前小槽,當氖管發光時,光易從透明膠布中射出。
    (5)制作“地面”;可用長25cm左右,寬10cm,厚1~2mm的包裝箱紙板來模擬“地面”。
    (6)將上述器材固定在木板上,并焊接好其他導線(如圖4)。
    3． 模擬實驗
    首先向“地面”噴水,使其完全濕潤,多余的水用衛生紙吸干。讓木人站在“地面”上,并將兩腳與高壓陽極距離前后錯開,接通220V電源,然后合上開關K1,電動機轉動,發現氖管立即發光,證明木人“觸電”;當木人向陽極“走”近時氖管發光更強烈,證明有更大電流通過“人體”,因而更危險;當木人單腳站立或雙腳緊靠一起時,氖管都不發光,說明這兩種情況“人”是安全的。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��湖北  杜益群  蔡夕云
