自制PIC16F84單片機學習套件
2003年,第3期,類別:智能電子

    PIC16F84是初學者學習單片機的最佳選擇之一。除了具有低電壓、低功耗、高速度、指令少、可反復擦寫等優點外,學習,開發系統不需要花數百元去購買,稍有一點基礎都可以自己設計制作也是其一大特點。
    PIC16F84的I/O口較少,以往介紹的PIC16F84多用LED數碼管作顯示輸出,實際上使用LCD液晶顯示能充分發揮PIC16F84低電壓、低功耗的特點,以此基礎很容易開發出比較實用的產品來。并且LCD的驅動電流極小,不必擔心因I/O口過流而損壞芯片,這對初學者來說也非常重要。本文介紹采用液晶顯示器的學習套件的制作及編程方法。

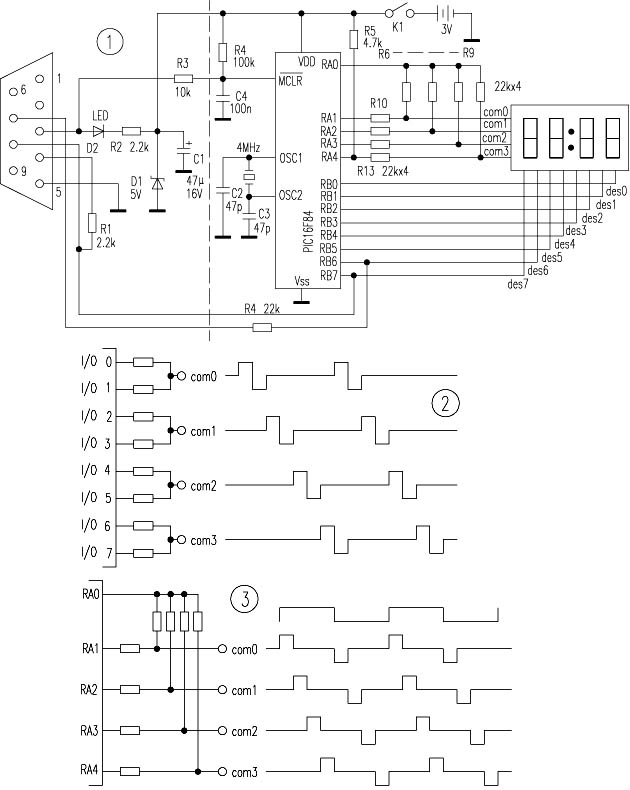

    圖1右半部分為驅動四位LCD電路圖。筆者使用的四com(LD公共端)的LCD顯示屏,即早期CD隨身聽上帶引腳的液晶顯示屏(只使用其中4位),焊接較方便,也可用四com的LCD數碼顯示屏。如采用三com的LCD顯示屏只能顯示三位數字,常見的廉價8位計算器大多是三com的;如果采用電子表上的顯示屏,就只能顯示兩位數字。
    工作原理
    1． LCD液晶顯示器的工作原理。 常見的LCD驅動原理如圖2。要在一個com上輸出三種電平,即Vcc、1/2Vcc、0,需要2個I/O口,如果有四個com,就需要占用8個I/O口,一個八段數字符需要2個I/O口,這樣PIC16F84的13個I/O口只能顯示2位半數字。本文采用圖3所示的驅動方法,四個com只需5個I/O口�熂碅口,因RA4為開集輸出,故需接一集電極電阻��,剩下的8個I/O口�熂碆口�牽娠@示4位數字字符。
    2． 編程電路的工作原理。 PIC16F84可在線編程。圖1左半部分為典型的串行編程電路,且已經做到最簡化,只要連接無誤,就能正常工作。如果沒有串口連接電纜,可用串口鼠標線替代。因鼠標連線只有四芯,需將R1焊接在串口插頭內。
    3． 編程原理。 當RA0為低電平時,向RA1、RA2、RA3、RA4分別輸出一次低電平,再向B口顯示對應的LCD筆段輸出高電平,接著在RA0為高電平時,只需將上面的顯示數據取反,就可以完成對LCD的動態交流顯示驅動。時間間隔約5毫秒,間隔太長會有閃爍,可采用延時、查詢等待及中斷方式。
　　先在MPLAB中將源程序匯編成．HEX文件,再用PIC燒錄軟件將．HEX文件寫到PIC16F84中即可。雖然本學習套件占用了PIC16F84的全部I/O資源,但作為學習套件還是很有意義的。筆者用其燒寫了數百次,至今仍在使用,非�？煽�。采用上述方法編寫的時鐘程序,走時準確,并且耗電很低,工作電流不到1mA。由于筆者采用的不是通用的四位LCD液晶顯示器,所以程序不具有通用性,如有興趣,可發E-mail:jz21zfr@21cn．COM與我交流。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��湖北　曾凡若
