2003年,第5期,類別:電子產品與器件

    集成霍爾傳感器分為線性型、開關型和鎖鍵型等多種,其主要元件均是利用霍爾效應原理制成的。所謂霍爾效應,指的是這樣一種物理現象:如果把通有電流I的導體放在垂直于它的磁場中,則在導體的兩側P1、P2會產生一電勢差UH,它與電流I及磁感應強度B成正比,與導體厚度d成反比,即:UH=K(IB/d),式中K為霍爾系數�；魻栂禂翟酱�,表明霍爾效應越顯著。人們常利用某些半導體材料(如鍺、銻化銦)顯著的霍爾效應來制成直流和低頻磁場/電壓變換器。

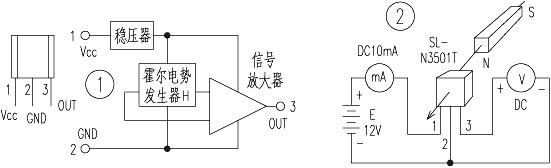

    以集成線性霍爾傳感器SL-N3501T型為例,其外形和電路原理見圖1,由穩壓器、霍爾電勢發生器H和信號放大器組成。傳感器的輸出電壓隨外加磁場B的垂直分量大小成線性比例變化,可廣泛應用于位置、厚度、重量、速度及電流等檢測或控制。
    檢測方法
    仍以SL-N3501T型集成線性傳感器為例,其檢測連接圖如圖2。當永久磁鐵N極靠近霍爾傳感器時,其輸出端電壓將增大,如果用S極靠近,則輸出端電壓將減小。在這種情況下輸出電壓的最大變化量取決于永久磁鐵的剩磁強弱。在檢測電路連接正確無誤的情況下,如果永久磁鐵的任一個磁極靠近霍爾傳感器時,傳感器的輸出電壓沒有任何變化或變化極小,則說明霍爾傳感器已經損壞。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　浙江  趙登科
