2003年,第5期,類別:音響技術

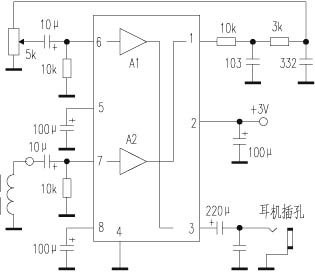

　　用TDA2822制作音頻感應無線耳機《電子報》曾多次刊登。綜觀各文,發現對TDA2822均沒能合理利用。此芯片為雙聲道音頻放大器,而許多制作均只利用了其中一個聲道,另一聲道閑置;或者做成BTL形式。以上方法雖可行,但從應用上講沒達到最佳效果。此類耳機音源為一多圈磁心線圈,其頻響特性類似于錄音機磁頭,所以應按照RIAA(美國錄音工業協會)均衡網絡進行頻率校正,使其頻率響應盡可能平坦。改進后的電路如下圖。感應信號首先進入一個聲道放大,輸出端經過一個衰減網絡進行頻率校正,最后經電位器饋入另一聲道進行功率放大。經此改進后聽音,首先是靈敏度增加,有益于掩蓋功放的本底噪聲;同時聲音變得柔和耐聽。這對學校進行語言教學非常有利,過高的高頻會使人聲中唇齒音太明顯而影響聽音效果。
　　筆者安裝過多臺播放系統,現簡介如下:1．對于校內教室全面安裝可利用50W廣播用擴音機,用截面為1平方毫米左右的單股銅(或鋁)絕緣電線圍著教室轉幾個大圈,如果是教學樓按每層繞一圈布置,測量直流電阻6Ω以上即可。注意線圈兩頭只能接擴音機8Ω輸出端。2．單個教室安裝:用較細漆包線在教室頂棚上繞幾圈,直流電阻4Ω以上。然后在黑板側邊釘兩個接線柱或裝一插座。教師上課時用輸出功率5W以上的收錄機做音源,把揚聲器輸出線接至接線柱即可。這樣學生用耳機聽音就不會干擾其他班級上課。應注意一點是相鄰教室或上下樓層不能同時使用,否則會互相串音干擾。學�？蛇m當調整課表解決。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　山東  畢永華
