2003年,第4期,類別:音響技術

　　TDA7481是ST公司生產的18W單聲道D類數字功率放大器,該芯片在±18V電源電壓時可以向4Ω的負載提供16W的峰值功率輸出,其效率可達80％以上,主要電氣參數如表所示。

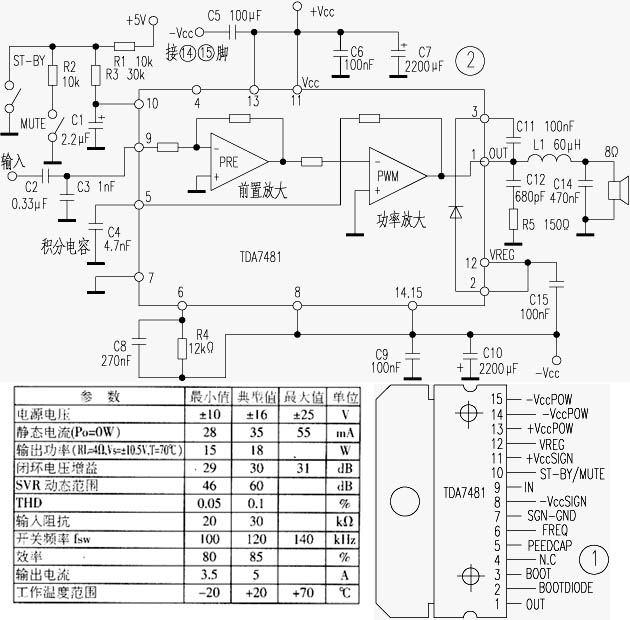

　　TDA7481采用15腳單列直插式封裝,其引腳排列和各引腳功能如圖1所示。典型應用電路如圖2所示。R4、C8決定振蕩電路振蕩頻率的時間常數,C8推薦值為270pF,R4可以按照公式R4=1．4×10(的8次方)/fsw(fsw表示開關頻率)來選擇,推薦的fsw為120kHz,因此R4的推薦值就是12kΩ。
　　{5}腳外接電容C4是反饋電路的接地電容,{3}腳外接電容C11是自舉電容。
　　{10}腳是工作模式控制端,通過輸入不同的控制電壓,可以使TDA7481在“正�！薄�“待機”→“靜音”三種模式之間切換。
　　尤其需要注意的是,輸出端由L1、C14組成的低通濾波器的參數不能隨意改變,其中fc通常在30kHz~22kHz(fc=1/2π LC),Q值在0．7~0．53之間效果最佳(Q=RLC/L),若Q值小,則高頻響應高端下降得較早,不過下降斜率較小,因而電路較穩定;Q值等于0．7,則響應最平坦,截止頻率點前后變化最均勻;如果Q值高于0．7的話,則會使頻率響應在fc處出現較大幅度的上沖,導致頻率變化劇烈,因此不宜采用。
　　需要注意的是:TDA7481的{8}腳在集成電路內部已經與散熱片相連,因此使用時應處理好散熱片的絕緣問題。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　河南  趙理科
