五一電子閱讀：《實驗基礎》—《蝙蝠牌電蚊拍故障檢修》

2003年,第4期,類別:家電維修

　[例1]故障現象:接通電源但不工作。

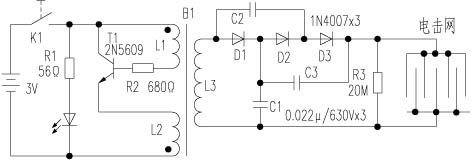

　　檢修:測得電源微型輕觸開關K1不通,更換K1后試機,指示燈亮,但電擊網上仍無高壓也無輕微的振蕩聲,說明高頻振蕩電路未起振。該機高頻振蕩電路(見附圖)由振蕩管T1(2N5609)、升壓變壓器B1初級和限流電阻R2(680Ω)等元件組成。檢查發現R2表面有燒焦痕跡,進而測得R2和T1均已斷路,將R2和T1一同更換后試機,機子恢復正常工作,故障排除。
　[例2]故障現象:接通電源,指示燈亮,但電擊網上無高壓。
　　檢修:測得升壓變壓器B1次級有520V電壓,說明高頻振蕩電路工作正常,故障發生在倍壓整流電路上,該機倍壓整流電路由整流二極管D1、D2、D3(1N4007)和電容C1、C2、C3(0．022μF/630V)組成三倍壓整流電路。查得D1已斷路,其他元件未見異常,用一只1N4007更換D1后試機,電擊網上高壓恢復正常,故障排除。
　[例3]故障現象:電擊網上高壓不足。
　　檢修:此種情況一般是三倍壓整流電路整流管D1、D2、D3性能變劣或電容C1、C2、C3容量變小所致。檢查D1、D2、D3未見異常,用三只相同的0．022μF/630V電容同時更換C1、C2、C3后試機,電擊網上高壓明顯提高,故障排除。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　江西　曾海萍
