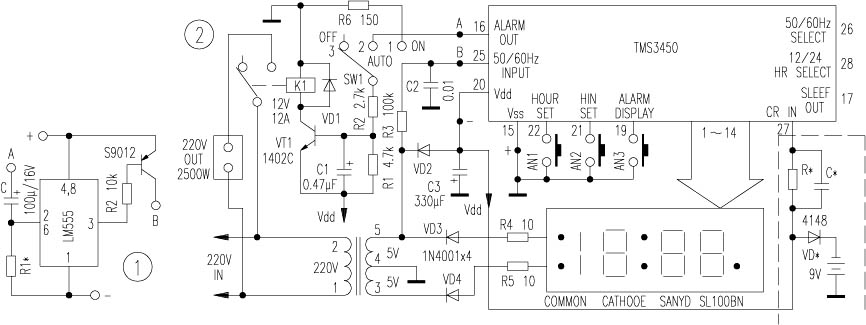

    自1985年以來,《電子報》曾先后有多篇文章對LED交流數字電子鐘進行論述,都認為該類鐘具有美觀清晰、不用上弦、便于夜間觀察和價格低廉的優點;其最大缺點是走時快、誤差大、無向后調時功能。以后又有作者著文為該類鐘加裝帶晶振的標準頻率源。如《電子報》2000年第41期《帶60Hz頻率源的LED數字鐘》一文,所述方法較好地克服了此類鐘走時誤差大的缺點。但此法加裝工作量大,實施操作比較麻煩。為此,筆者設計了一個簡易附加電路(原理電路見圖1),僅用五只元件即可克服每日誤差�，F將此電路及加裝方法介紹于后,對此類鐘有興趣的讀者不妨一試。
    因為LED數字鐘的走時精度決定于電網頻率的精度,目前國內電網已大范圍聯網,其頻率波動很小,所以,凡用電網工頻交流電作頻率源的電子鐘其日誤差量也是相對穩定的。筆者郵購的E型LED時控鐘(原理圖見圖2)在四川內江地區較長時間的測試,其日誤差約為70秒,且多為正誤差,即每天快70秒。圖1電路的作用就是讓加裝此電路的鐘每天少走一定的時間,如少走70秒,用以抵消該鐘的日誤差。在圖1中,由時基電路LM555和電容C、電阻R1組成延時電路,將三極管S9012作為控制開關使用。附加電路一共引出“+”、“-”、“A”、“B”四根連線,分別接到鐘電路直流電源的“+”、“-”和“定時輸出”、“50Hz輸入”(對應于TMS3450集成電路的{15}、{20}、{16}、{25}腳)的四個端點上。平時“A”端為低電平,時基電路{2}、{6}腳通過電阻R1接電源負為低電平,{3}腳輸出高電平,使三極管S9012的e、b極同為高電平,e、c極開路,50Hz信號正常進入鐘電路進行分頻,時鐘正常走時;當每天一次的定時時刻(如果使用者未專門預置定時時間,此鐘通電就會自動預置于中午12:00)到來時,時鐘電路{16}腳(即“A”點)電平由低變高,給電容器C充電,LM555的{2}、{6}腳變為高電平,{3}腳變為低電平,S9012三極管ec極導通,50Hz交流信號源被短路,鐘電路沒信號分頻,停止走時,屏顯缺筆劃。待電容C兩端電壓充到大于電源電壓的三分之二(即電阻R1上的電壓小于電源的三分之一)時,時基電路翻轉,{3}腳電平由低變高,三極管由導通變截止,50Hz信號繼續輸入時鐘電路,時鐘恢復正常走時。改變電阻R1的數值,即改變了三極管的導通時間,也就是改變了時鐘停走的時間,如果調整電阻R1值,使時鐘停走時間接近或等于該鐘原來每天多走的時間,可使該鐘的日誤差減到最小甚至為零,以達到自動調時的目的。
    元件選擇。 時基電路可為各種型號的555型,電容C為100μF16V電解電容,用鉭電解將更穩定,電阻R1宜用金膜電阻,其值可根據時鐘的誤差值來挑選,也可用一只300kΩ固定電阻再串接一只1MΩ電位器代替圖中R1,以便于調整。

                                                                       ��四川  何倫昌
