2002年,第49期,類別:專題維修

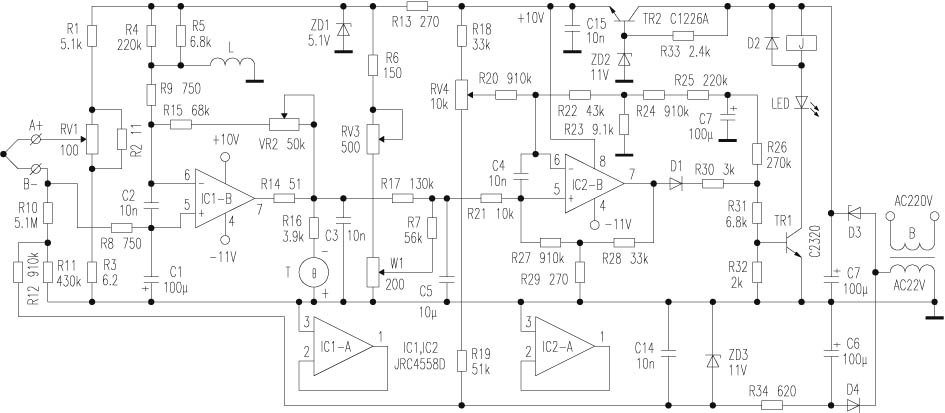

　　PF-4型恒溫儀廣泛應用于各種電加熱爐作為恒溫控制,實繪電路如附圖所示,整個電路包括溫度檢測電路、溫度表控制電路、溫度調節電路、控制電路及穩壓電源電路。
　　電路原理
　　1．溫度檢測電路
　　R1、R2/RV1、R3構成分壓取樣電路,R11、R12構成分壓負基準電壓,A、B接熱電偶,熱電偶引線有正負極之分。熱電偶感應的熱電動勢正比于爐溫,該變化的熱電動勢經R8向C1延時充電后加到IC1{5}腳。RV1是熱電偶溫度補償電阻。
　　2．溫度表控制電路
　　T是一個磁電式微安表,用來監視電熱爐內的工作溫度。熱電動勢信號經IC1-B放大后從{7}腳輸出負信號電平,一路經R16加到溫度表下;另一路去控制電路,R15、RV2為負反饋元件。
　　3．溫度調節電路
　　R18、RV4、R19分壓后為IC2{6}腳提供基準電壓;R6、RV3、W1分壓后作溫度調節取樣電壓,與R7、R17一起構成平衡分壓電路。調溫旋鈕逆向扭轉時,溫度設定降低,順向扭轉時,溫度設定升高。RV4為基準電壓微調,改變其阻值可改變IC2{6}腳電壓,一般設定值為0．1V。
　　4．控制電路
　　IC2-B及外圍元件共同構成遲滯比較器,擔任對輸入電平的比較和輸出控制。當加到{5}腳的平衡分壓電平高于{6}腳時,{7}腳輸出高電平,D1、TR1導通,繼電器J吸合,控制外部大功率交流接觸器工作,由于該繼電器的工作電流只有10mA左右,故可以與發光二極管串聯后由TR1直接驅動。當溫度達到設定值后,{5}腳電平降低,{7}腳輸出低電平,TR1截止,J釋放,LED熄滅。
　　5．穩壓電源電路
　　恒溫儀電源采用直流雙電源:D3、C7組成正電源整流濾波電路,TR2、ZD2、R33為簡單串聯型穩壓電路;D4、C6組成負電源整流濾波電路,R34、ZD3為簡單并聯型穩壓電路。
　　實測正電源穩壓輸出電路工作電流為25mA,負電源穩壓輸出電路工作電流為10mA。
　　故障檢修
　　1．溫度表一直指示在0位置,繼電器不吸合。
　　此故障多為電源供電異常造成,檢修時先測交流220V輸入正常,經檢查是電源變壓器初級繞組開路,在長時間連續工作狀態下,該變壓器易壞。用一個輸出電壓為22V,額定功率相同的優質變壓器換上后,故障排除。
　　2．溫度表指針已在滿刻度以外,J不吸合。
　　首先應立即切斷總電源,以免因爐溫過高損壞設備或燒壞被保溫物,且在未查出故障原因之前,切勿通電。檢查確認不是因為觸頭粘結,使發熱元件不斷加溫引起的故障,便拉出恒溫儀組件,接好相應引出線,通電,測IC1{7}腳電壓為-11V(正常是應不大于-4V)。檢查可能引起{7}腳電壓過負的元件R1、R11和L,發現電感線圈L有一端引出線已開路,將該引出線焊好后試通電,一切正常。
