2002年,第48期,類別:音響技術

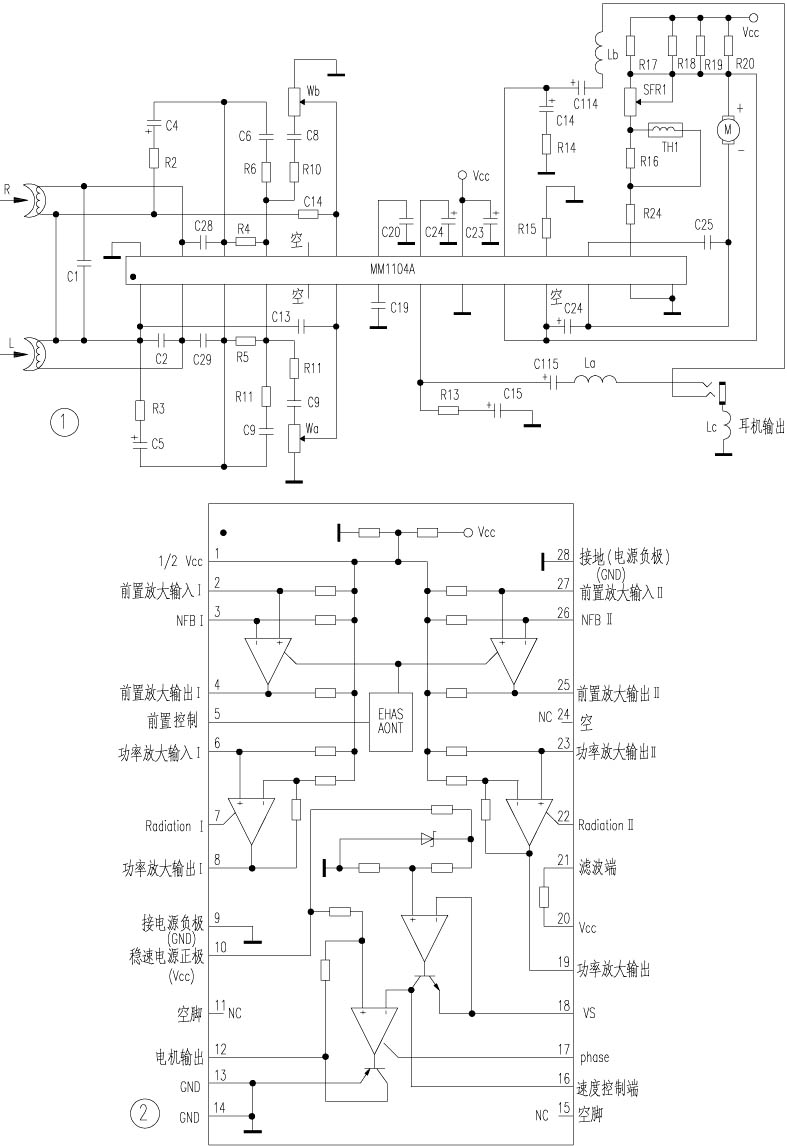

　　MM1104A是愛華低檔隨身聽中又一片常用的單片放音集成電路,且常用于國產的愛華機中。該片外形與常用的LAG665、LAG668一樣,采用28腳雙列扁平式封裝,但電路結構有差異,不能直接代換。與該片能直接代換的有:MM1104B、MM1104C等。該片最大消耗功率700mW,工作電壓范圍2．0~5．0V,典型工作電壓值3V。典型工作電路見圖1,其內部結構及各引腳功能見圖2,大致可將其分成兩大塊來熟悉工作原理。
　　一、音頻放大部分
　　由兩電路圖可知,①~⑨腳、{19}~{28}腳為音頻放大部分。在該音頻處理電路中,前置級采用了OCL形式,而功率放大級采用了OTL形式輸出。即整個音頻處理電路的電源正極由{20}腳輸入({21}腳為電源濾波端),⑨、{28}腳分別為功率放大級前置放大級的負極端,而①腳為中點電壓1/2VCC(模擬地)。
　　左、右聲道的磁頭信號分別以{2}、{27}腳接入到前置放大級,由內部OCL放大電路處理后由{4}、{25}腳輸出,其中{3}、{26}腳為反饋端,C1、C2為高頻濾波電容。前置放大輸出信號經R、C電路再通過Wa、Wb電位器調節音量后輸入到功率放大級的輸入端,即IC的{6}、{23}腳。其中C13、C14為高頻雜波濾除電容。功率放大后以{8}、{19}腳輸出,由C15、C14耦合至耳機。La、Lb、Lc為增強低音效果用。
　　二、電機驅動(電子穩速)
　　除{11}、{15}腳為空腳外,{10}~{18}腳為電子穩速電路。該電路的電源正極由{10}腳輸入,{13}、{14}腳為電源負極端。R17~R20為電源取樣電阻,接電機正極,并為{16}腳的速度控制取樣用。SFR1為速度調節電位器,{12}腳為電機負極輸出端。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　��江西  賀金鋒
