    據有關資料介紹,蟑螂、蚊子等害蟲甚至老鼠都對超聲波厭惡,且每種害蟲各有特定的厭惡頻率,但各種害蟲的厭惡頻率具體是多少,目前尚無定論。本發生器可在23~64kHz范圍內周而復始地變換著產生10種不同頻率的超聲波,如果你想驗證超聲波是否確有驅蟲作用,本多頻超聲波發生器電路可供參考。

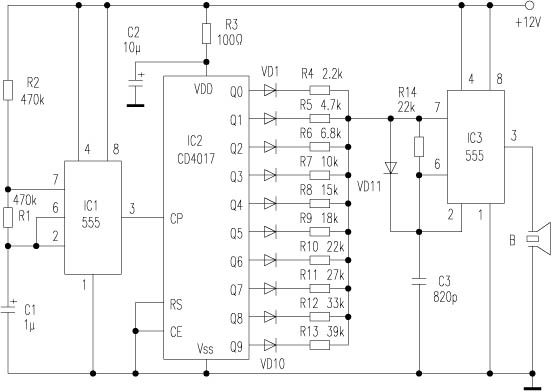

    多頻超聲波發生器電路見圖,IC1(NE555)構成時鐘振蕩器,產生頻率為1Hz的時鐘信號,此信號作用于IC2(CD4017)的時鐘輸入CP端,使IC2的輸出端Q0~Q9依次輸出高電平,各輸出端高電平持續期均為1s。IC3(NE555)構成超聲波振蕩器,由于IC2的Q0~Q9輸出端的電阻R4~R13的阻值各不相同,它們分別與C3組成的充電時間常數不同,因此在Q0~Q9依次為高電平的各個時段內,IC3輸出的振蕩頻率不同。當Q0為高電平時,IC3輸出約23kHz的信號;當Q9為高電平時,IC3輸出約64kHz的信號。十種頻率的信號持續期各為1s,周而復始地產生,因而壓電揚聲器B周而復始地發出10種不同頻率的超聲波。

                                                                    浙江  鄭華東
