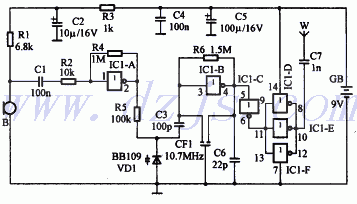

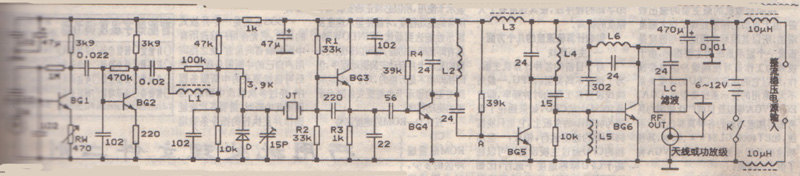

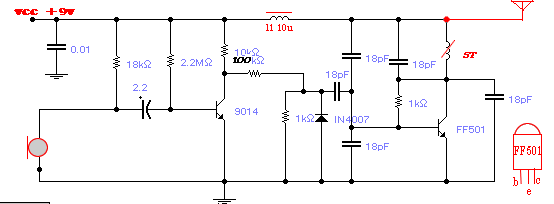

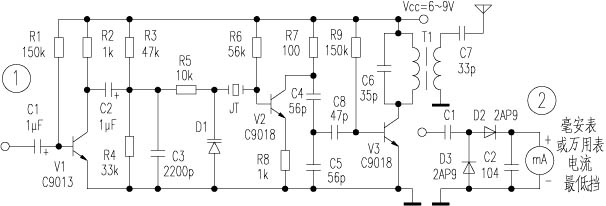

別看這個電路簡單,它在開闊地帶能發射一公里呢。優點是簡單,變容管調制穩定。由于不是頻合,只是業余用。501可以用D-40代替。

首先聲明:搞無線電研究可不要違犯國家的《無線電管理條例和有關規定》,(1)頻率不能亂用。(2)功率要在規定的范圍內。
　

Re:業余小小調頻發射電路欣賞

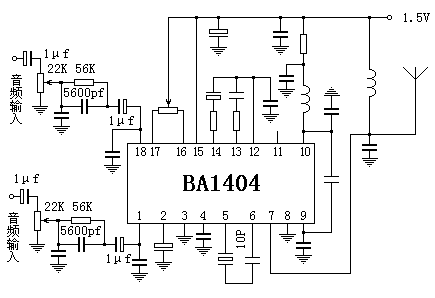

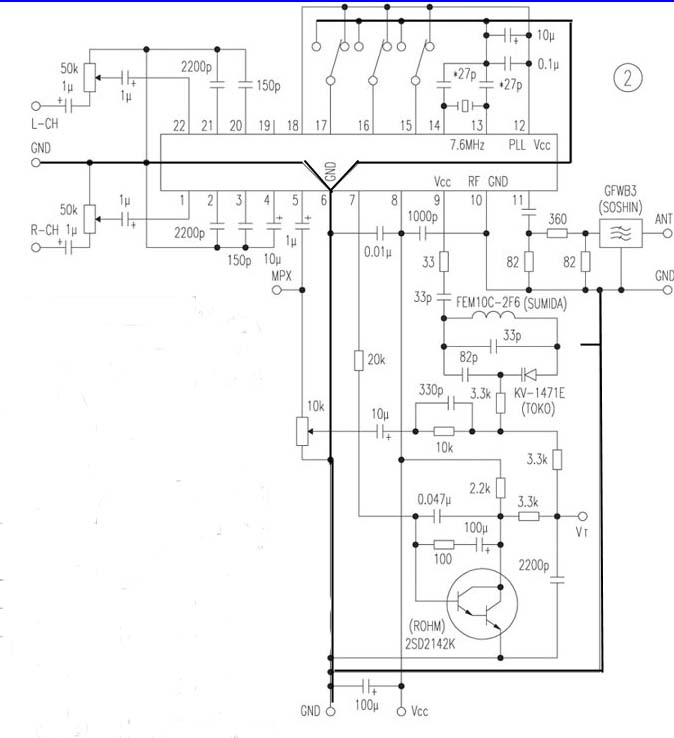

BA1404是一個調頻立體發射專用電路,振蕩電路仍是LC電路。這是一個典型的應用電路,原理自己看吧。

Re:業余小小調頻發射電路欣賞

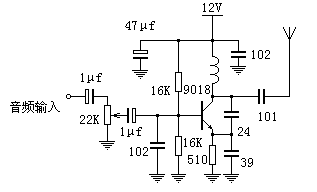

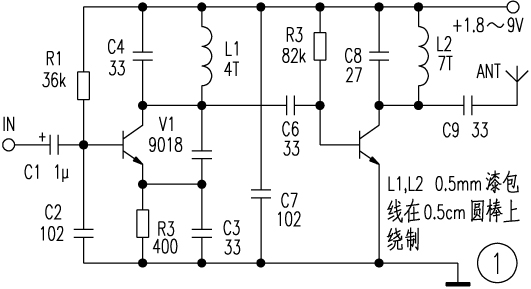

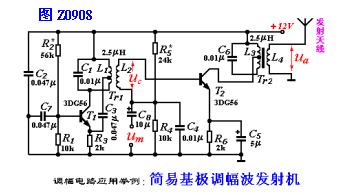

一個小小的調幅發射機,電路一看就明白。

按此在新窗口瀏覽圖片

Re:業余小小調頻發射電路欣賞小小新式的調頻發射
新型調頻發射芯片MAX2606MAX2606是新型調頻發射芯片,內部集成了變容二極管的壓控振蕩器,只需要外接少量的元件就能組成一臺高品質調頻發射機。

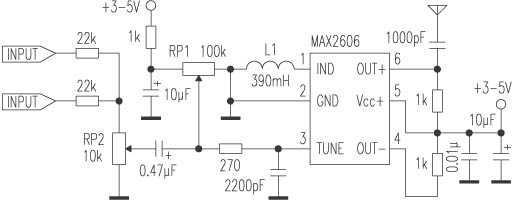

MAX2606采用SOT230-6微型封裝,應用電路如圖所示,它的平均頻率由L1設置,390nH的電感可將中心頻率設定在100MHz。調節電位器RP1則可以在88至108MHz的FM波段選擇一個頻道作為發射輸出功率。輸出功率對50Ω的天線約為-21dB。

圖中的兩個INPUT端接在功放機左右線路(LINE)輸出端,左右聲道音頻信號均通過22kΩ相加,并被電位器RP1衰減后,由①腳送入MAX2606的內部振蕩電路,經過調制后的射頻信號從⑥腳輸出到發射天線,由于輸入信號幅度高于60mV時將產生失真,因此使用電位器RP2將信號衰減到該電平以下。

發射天線可以用一段75cm的電線充當。此時發射距離約為50米。為保證最佳接收效果,它最好與接收天線平行安裝。

MAX2606可工作于3至5V的單電源,但最好采用穩定的電壓,尤其是0．01uF的退耦電容不能省略,以減少頻率漂移和噪聲。

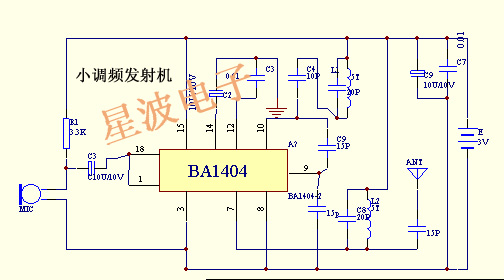

業余小小調頻發射電路欣賞 BA1404

Re:業余小小調頻發射電路欣賞

按此在新窗口瀏覽圖片

Re:業余小小調頻發射電路欣賞

Re:業余小小調頻發射電路欣賞這些圖都不錯,我對這個還是有點知道的�，F實中很多的電路看起來都是很好的,但就是難以應用上能否有成品。
提供38KHZ晶振 38KHZ晶振如需求購者請先郵件與我聯系

Re:業余小小調頻發射電路欣賞

Re:業余小小調頻發射電路欣賞如有需用下列模塊的用戶,請與我聯系。距離100米,頻率70-100mc,任選。零售價格30元,加郵寄費。
電話:0533-8966986

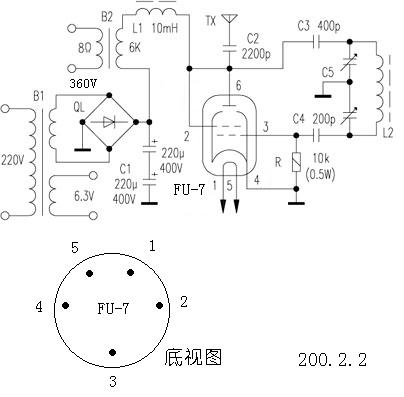

Re:業余小小調頻發射電路欣賞 25W簡易強放發射機(摘自1993年電子報合訂本下)
B1:200W 初級220V 次級360V
B2:30W 初級6K 次級8 (可選用電子管收音機的輸出變壓器)
L1選用∮0.22mm的漆包線在MX-2000的磁環上繞100匝。L2決定電臺的發射頻率。如果頻率選在中波波段時,L2可選用∮0.35mm的漆包線在中波磁棒上繞70匝,或選用∮0.12mm的漆包線在∮25mm的紙筒上密繞90匝。這樣發射頻率會落在550-1650KHz之間。如果選用短波波段時,L2可用∮0.5mm的漆包線在∮16mm的紙筒上間繞9匝。這樣構成的振蕩器頻率就落在6~18MHz之間。C5為空氣雙聯,其容量為360PX2。B1為原機電源變壓器。高壓部分整流用4只1N5408。C2 C3 C4為耐壓600V的云母電容,R可選用水泥電阻。因耗散功率較大,其功率選≥1W。TX為λ/4天線,可用一段粗導線代替,長度約為發射波長的1/4。
整個電路安裝無需使用敷銅板,直接用一塊膠木板,在其上鉆孔,搭棚焊接即可,或盡可能焊在管腳上。多半只要元件良好,裝好后電路即會起振,起振時電子管內能看到淺藍色的電子流,并伴有“咝咝”的聲音。
天線可通過絕緣子垂直安裝在墻上。接上天線后在B2處輸入5W左右的音頻信號,將一個收音機和發射機的距離拉遠,收音機應能清晰地收到信號,失真度也不應很明顯。若發射時交流聲太大,接地便能解決。經實測,發射功率有25W之大,所以實驗時務必遵守國家無委會的有關規定。

與此主題相關的附件(大小:21 K)

Re:業余小小調頻發射電路欣賞

按此在新窗口瀏覽圖片

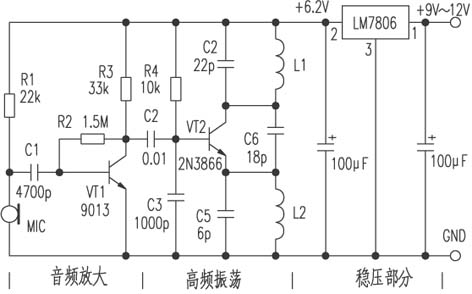

Re:業余小小調頻發射電路欣賞我想買2N3866,不知哪里有賣的?

。

Re:業余小小調頻發射電路欣賞您好:
我對您的產品非常感興趣,請問有沒有體積小在樓區內有效距離在300-500米的產品?有沒有專

我想買2N3866,不知哪里有賣的?

。

[ 發表時間:2004-4-1 17:49:56 ] 您好:
我對您的產品非常感興趣,請問有沒有體積小在樓區內有效距離在300-500米的產品?有沒有專用接受機?價格多少?　我長期求購!!!
售晶體管:1W高頻晶體管,用于FM發射,每只5元。

　好啊
　　1W高頻晶體管,用于FM發射,每只5元。在哪買啊
有哪位兄弟知道2SC3357三極管的參數,請告之謝謝

2SC3357是個很好用的晶體管,catv放大器模塊大量使用此晶體管,用于發射推動效果很好。它的參數 f=1GHz,PT=1.2W, Ic=100mA, Vceo=12V,　Vcbo=20V,　Vceb=3V, Tj=150度。價格低于1.00元。

各位大哥:幫小弟一個忙,誰有調頻發射芯片完整電路圖MAX2606或者DMD5602完整的技術資料,急用,太謝謝您了
新兄弟我來了!
　

以上電路圖都可以,遺憾的是都沒有附上印刷板電路圖!!

用了MAX2606做的發射機,音源開打時,接受效果很差,有好大的噪音,那位大蝦可有好的辦法介紹一個,在這里我先謝謝了!

你好!你說有雜音,我認為你的接收頻率不對,可能在諧波上面了。我試驗的效果和好。

發射三極管2SC1970是不是很貴,好象要9元一支是不是？

[ 此留言被工程師修改過 ]

正品的1970差不多9元都說D-40晶體管的來路是個騙局,D-40晶體管是功率大一點,放大倍數高一點的普通高頻晶體管有人把上面的字涂了又換上的D-40。普通晶體管只有幾角錢,而D-40高達幾元。其實用2053,1970等管子效果就很好。
本研究所為學校提供各種調頻、調幅發射、接收套件和原理圖及PCB圖。歡迎聯系。
TEL:0533-8966986
各位大哥:
　　小弟我想做調頻發射機,望各位有資料的不吝賜教啊,把資料發到我的郵箱,萬分感謝啊
哪位有調制電路的資料,要求頻率可調,穩定實用,可以駁接丙類功放
本站可以提供38khz晶振

http://eldiy.nease.net
呵呵
　　大家好啊,很高興啊,我最近做了一個小發射機,效果很好的,只是距離不很遠,想知道怎么加大距離啊。
祝賀你實驗成功。要增加距離,首先要加大功率,改用室外天線,提高天線高度。不知你的功率是多少,使用的什么電路。加大發射功率的方法很多,(1)提高工作電壓,視末極管子的電壓而定。(2)增加高頻功放。在不需要帶寬寬的情況下,盡量減小末極的帶寬,提高增益。
有那位大哥知道低頻長波發射電路及衰減計算工式?謝謝了!
