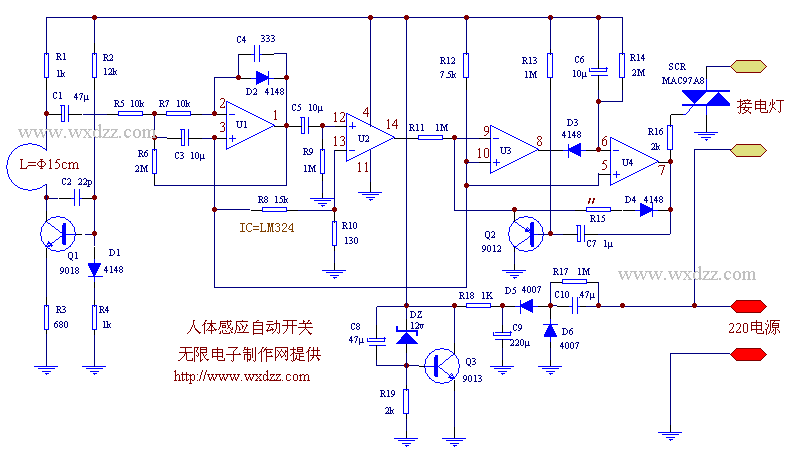

微波自動開關是根據微波的多普勒效應來進行控制的,它能夠監測物體移動,并把移動轉換為電信號從而控制燈泡的亮滅或電器的啟閉。下圖是無限電子制作網9月30日上傳的成品感應電燈電路圖,也就是本網頁最下面的實物圖的電路,有四根引線,兩根紅的接220V電源,另兩根接電燈。

工作原理如下:天線圈 、Q1、C2等組成微波振蕩電路,由天線線圈向空間輻射,在其周圍產生一個半徑約10m的微波磁場。如有人或金屬物體在微波場內移動,將引起微波振蕩器的頻率微變,在電路中體現為天線端(R1的下端)電壓的變化,C1將這一變化耦合到運放U1進行放大,運放U1的輸出經C5在R9上形成較高變化電壓,該電壓的高低與物體的距離和移動的速度有關,通常在0-3V之間;運放U2接成比較器,參考電壓在12V時為0.1V,當R9上的電壓高于0.1V時,U2輸出高電平經,過比較器U3比較輸出低電平,D3導通、C6瞬間充電使比較器U4的6腳電壓低于5腳,比較器7腳輸出高電平,可控硅SCR導通,外接電燈點亮。如果此后微波場內不再有物體移動,C6上的電壓經R14緩慢放電形成延時,當6腳電位高于5腳延時結束,AB輸出低電平等待下次觸發。Q2、R13、C7的加入可以在電路延時結束后的一段時間內(約5秒),C7充電,Q2導通,比較器U3的反相輸入端9腳強行下拉為低電平,并保持低電平,D3反向截止,從而使電路可靠反轉關斷。光敏電阻R15經D4接至U4輸出端,在輸出高電平時,再強的光線照到R15上時,由于D4反偏,都不會使U3的9腳降為低電平,造成因光亮而誤動作。

上圖為照明電路,如做報警電路,則可與電路B組合,只要有人在監測范圍內移動將觸發報警,高響度喇叭發出強力警報,嚇跑歹徒。圖B電路一定要是雙管組合,這樣才能帶動電流較大的高響度喇叭電路HY,將前圖中的R16用SCR去掉,LM324的7腳接到圖B中的相應處。圖B中的R19應改為680歐,此電源也不能共用上圖的電源了,而要另用變壓器降壓電源或另配直流電源。該喇叭是專用報警喇叭,一般用四聲集成塊做成的,接上電源就能發出高dB響聲,無限電子制作網敬告初學者,千萬不能直接接上一般的收錄音喇叭,否則一定會被燒毀的。

元件選擇:T1使用超高頻管9018,f 大于700MHz。天線用直徑1.5mm的漆包線外面套上絕緣套管,并彎成直徑90mm或150mm的圓環。四個運放選用一塊 LM324即可。C10用 400V的絳綸電容,雙向可控硅用電流1A的97A6。其它元件無特殊要求。

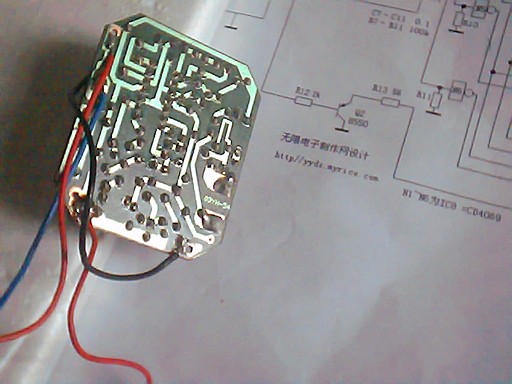

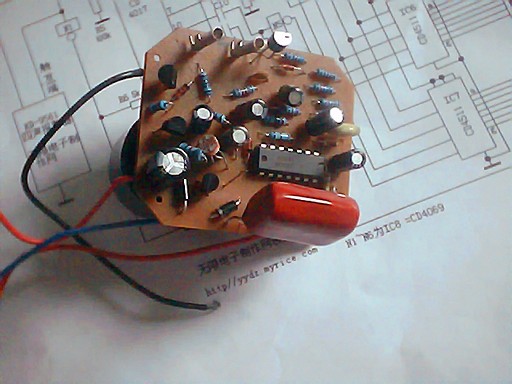

無限電子制作網站長使用一只三極管和一塊LM324組成的微波感應電路,效果還不錯。我將微波感應器接好電源放于桌上,人蹲在下方,只要一擺手或身子稍一扭動,燈光就亮,能持續30秒左右時間。感應圈的大小足足有15厘米直徑,人在離電路2-3米處移動就可以被感應到頻率的變化,頻率的變化引起振蕩器的電壓的微小變化,此變化的電量被檢測送入后級進行放大,觸發里面可控硅導通。感應的面積大約有20平方米吧!如果用9厘米的接收圈方向性就要強些,范圍也相應要小些,安裝方便。且不受門窗墻板的阻隔。作報警器,多數應用在人流較少的需要保護的地方,比如倉庫,魚池,果園,工地等,可加入狗吠聲電路改裝為防盜電子狗;作為感應燈應用就更頻繁了,什么樓道,廁所了,玩具了。

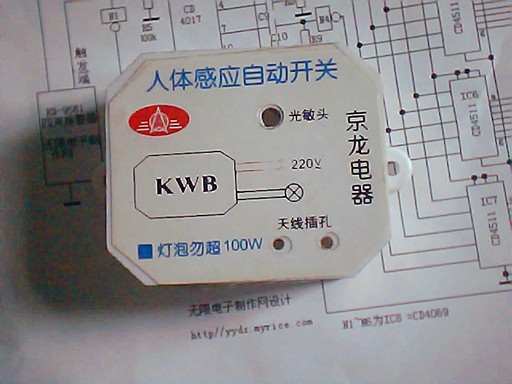

我們的人體感應自動開關有四根輸出引線和一只環形微波天線。面板有光敏頭,白天光線照射使之呈低阻,鎖定內部電路運算放大器無法比較出人本移動的電壓變化,燈泡不發光。晚上點亮,延時熄滅。適合在人員流動的地方作臨時照明用,如學校和家庭樓道,衛生間,公共廁所,小區路燈。也適合改制成報警器,不被破壞,能透墻感應,能過擺放感應器的位置來調整監控范圍,輸出端改為接聲響報警器或電話撥號電路。特別適合裝在人流稀少的物資倉庫的防盜,長期外出的家庭防盜,有盜情發生時直接報警通知鄰居或以電話形式撥到您的手機上,你還可以進行監聽再來確定是否有意外發生。

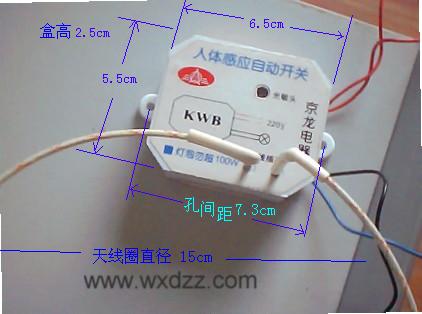

微波自動節能開關,兩根紅線接220電源,另兩根蘭和黑線接100W以內電燈或其它電路電器,電路采用數只三極管和一只LM324組裝,感應圈直徑15厘米。大家可按圖組裝,圖已重新更改參數,經多次試驗,調試簡單,基本上都能一裝就成。

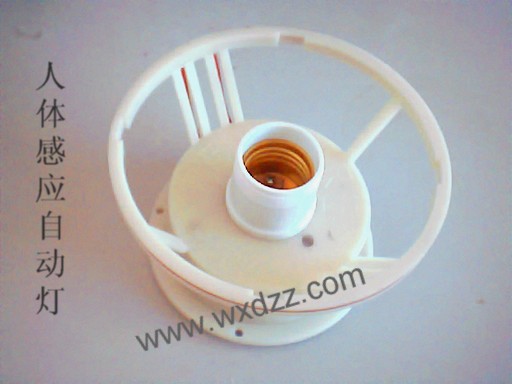

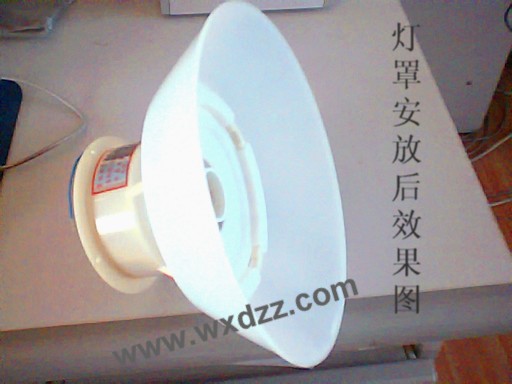

另外用此感應開關電路組裝好的感應路燈,帶罩和燈座,只要裝入螺口燈炮就可在晚上實現人來燈亮人走燈滅的延時照明功能。注意:許多網友說不能起作用,都是因為白天做試驗的原因,感應開關上有光敏電阻,只有在晚上或將光敏電阻斷開一腳才可以在強光的白天起作用。
