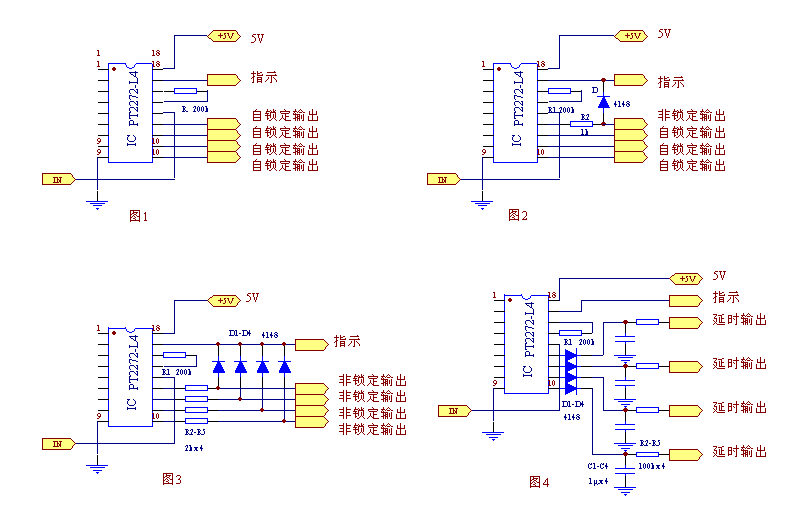

PT2272被廣泛應用在報警電路中做譯碼器,與PT2262配套使用,它具有電路簡潔,耗電低,碼種多,容易裝配等優點。PT2272通常有L4、L6和M4兩種后綴輸出形式。L4、L6是四路和六路自鎖定輸出, M4則是四路非鎖定輸出。在PT2272-L4或-L6的具體應用中,見圖1,有時我們不需要全部的自鎖定輸出,而要將其中某一路或幾路自鎖定輸出端設為非鎖輸出,只要將圖1改為圖2的接法即可。

電路只多用了一只二極管和一只電阻,就將PT2272-L4的第 13 腳的自鎖定輸出改接為非鎖定輸出。由于接收指示端第 17 腳只有接收解碼正確才輸出為高電平,發射機不工作時它轉為低電平。編碼信號發射時, 13 腳鎖定輸出高電平, 17 腳同時為高電平,D截止, 13 腳的輸出接口為高電平輸出;當編碼發射器停止發射時,譯碼器沒有接收到正確信號,雖然 13 腳已鎖定成了高電平,但 17 腳已轉為低電平,使二極管D正偏導通,將 13 腳經R2輸出的高電平下拉為0.7V以下,D用鍺二極管2AP9則輸出電平更低。所以輸出接口在未解碼時就為低電平輸出了,即為非鎖狀態,其它幾路仍為自鎖定狀態。

圖3則是將自鎖型PT2272-L4或-L6的各輸出腳全轉為非鎖定輸出,原理與圖2相同。這里R2-R5取2k是考慮各腳同時輸出高電平時將電平下拉效果降低的情況。此電路結構缺點是輸出高電平時耗電加大,有數毫安。在本集成塊輸出端后級為高輸入阻抗的電路中,將R2-R5盡量取大,可以是100K-1M,當然要保證后級能正常工作。如果后級是接8421顯示譯碼器,則此電阻可以是數百K。

在一些非鎖定控制電路中,遙控時經常會出現后級被控繼電器或其它執行器件不穩定現象,原因有二,其一是接收器譯碼成功后電路啟動時出現的一些電磁干擾和電壓起伏使譯碼器瞬間復位;第二是發射信號不夠強或無線距離過遠,集成塊收到的編碼信號斷斷續續,中途有斷開時間,造成執行錯誤。這時可按圖4接入阻容二極管來做延時處理。每次收到編碼信號時,非鎖定的各路相應輸出腳經二極管對電容充電,再經電阻控制后級電路工作。在輸出腳短時失電時,電容上的電量還能延時維持供電。延時長短由電容和電阻的大小來決定。電路中的干擾大多是極為短暫的,編碼的斷續也是指丟失幾個編碼串。因此,C選1微法絳綸電容,R選用100K普通電阻,用在后級接三極管推動繼電器的電路中延時約0.1秒多,這個延時時間已足夠消除干擾帶來的影響,對電路性能也幾乎沒有什么負面影響。如果是接在非三極管驅動的其它電路中,在調試中粗略確定延時時間。但延時時間除特別需要外不應大于0.5秒,否則控制電路沒有時效,會帶來控制的滯后,使整個控制電路失去意義。(例:延時0.1秒時,在編碼信號停止發送后,要隔0.1秒繼電器才釋放。這么短的延時,除非是在百米跑中,用在非鎖定的控制電路中都很難感覺出來。)
