567為通用音調譯碼器,當輸入信號于通帶內時提供飽和晶體管對地開關,電路由I與Q檢波器構成,由電壓控制振蕩器驅動振蕩器確定譯碼器中心頻率。用外接元件獨立設定中心頻率帶寬和輸出延遲。

主要用于振蕩、調制、解調、和遙控編、譯碼電路。如電力線載波通信,對講機亞音頻譯碼,遙控等。

• 用外接電阻20比1頻率范圍

• 邏輯兼容輸出具有吸收100mA電流吸收能力。

• 可調帶寬從0%至14%

• 寬信號輸出與噪聲的高抑制

• 對假信號抗干擾

• 高穩定的中心頻率

• 中心頻率調節從0.01Hz到500kHz

• 電源電壓5V--15V,推薦使用8V。

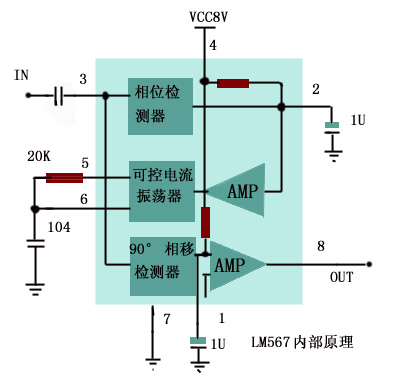

應用舉例:輸入端接104電容,輸出端接上拉電阻10K,C1、C2為1uF。R1、C1決定振蕩頻率,一般C1為104電容,R1為10K--200K。電源電壓為8V。
