我是一名大學生,我所學的專業是通信,所以我對高頻方面的東西比較感興趣,特別是關于頻率合成方面的,但學校有關這方面的資料太少了.今天特地進入貴網站求得您的幫助.如果您有這方面的資料,我希望得到您的幫助.在此表示衷心的感謝

　　高頻和頻率合成包括的范圍太大了,你具體哪方面的資料,請說清楚,如果我們有的話,我們會盡力提供的。但是我們希望交流,所謂交流,就是你提供一份你認為有價值機技術資料給我們(學術論文、畢業論文、考研論文都可以,但必需是電子方面的),我們就提供一份你所需要的資料給你。

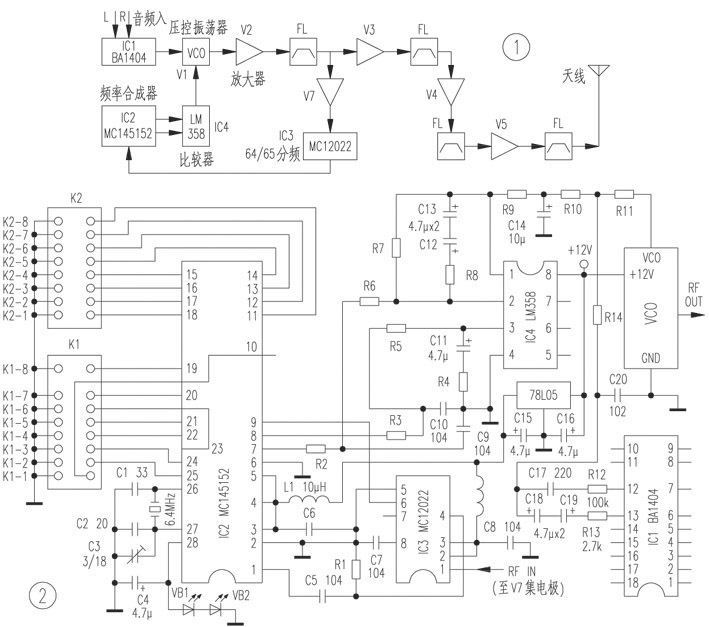

　　MC145152,而且采用的是外接撥碼開關預置頻率的方法,故不懂單片機技術的愛好者也可模仿制作。在此本文僅著重介紹其合成單元(如圖2所示),供讀者參考。
　　IC3為微波高速分頻器MC12022(相似的還有NE571等,但引腳排列稍有不同),按本電路上的方式連接,其固定分頻比為64/65,再配合MC145152外接的撥碼開關K1、K2獲得一定的分頻比,可將84~112 MHz(或1．6~1000MHz)的VCO輸出頻率(該頻率從IC3的{1}腳輸入)分頻后得到約為0．025MHz的信號,該信號與大規模數字頻率合成電路MC145152(IC2)的{26}、{27}腳外接的6．4 MHz晶體經256次分頻({4}、{5}、{6}腳為參考分頻器分頻預置端,分別接高電平或地時,可得到8、64、128、256、512、1024、1160、2048次分頻比,本電路的{4}、{5}腳接+5V,{6}腳接地,故參考分頻比為256次)而得到的0．025 MHz基準頻率相比,鑒相后從IC2的{7}、{8}腳輸出,經運放IC4(LM358)組成的低通電路,由IC4的{1}腳產生出0~11V的誤差電壓(即壓控振蕩器控制電壓),經R9、R10、R11送至VCO,使壓控振蕩器輸出頻率鎖定在預置頻點上,此時,IC2的{28}腳輸出高電平,VD1、VD2點亮以示頻率鎖定。改變發射頻率只需改變K1、K2的通斷即可。由于K1、K2分別為8位撥碼開關,為方便使用,廠家已將計算結果簡化后標示在電路板上的撥碼開關旁邊,預置所需頻率時只需按照每個撥碼開關代表的設置頻率累積相加即可。例如K2-2代表的設置頻率為102．4 MHz,K2-7和K1-3分別代表的設置頻率為3．2 MHz和0．2 MHz(其他撥碼開關從略),因此,如果將K2-2置為關斷狀態(電路板上標為“SET”,MC145152的{17}腳懸空,即高電平),其他開關撥為導通狀態時(電路板上標為“OFF”),則VCO輸出102．4 MHz的穩定頻率,若再將K2-7也同時置為“SET”位置,則輸出102．4+3．2=105．6 MHz頻率,若再將K1-3也同時置為“SET”位置,則輸出102．4+3．2+0．2=105．8 MHz的頻率。
　　設置頻率時,若適當超出VCO的84~112 MHz頻率范圍,發光二極管VD1、VD2熄滅,可調整VCO的振蕩線圈,獲得70~130 MHz的頻率范圍,但功率放大電路的輸出將減少,若再重新統調功放的各級線圈或更改功放元件的參數,也能獲得足夠的輸出功率。若要獲得70~130 MHz以外的其他頻率,則更改VCO的元件參數仍能鎖定。由于分頻器MC12022的分頻作用,故按照本電路連接時最低頻置只能做到1．6 MHz,若的確需要更低的頻率,則可取消分頻器MC12022再作調整或改變其分頻比。由于MC12022的極限頻率較高,故一般數百兆至一千兆的頻率還是很容易達到的。
　　

　　

　　MC145152是MOTOROLA公司生產的大規模集成電路,它是一塊采用半行碼輸入方式置定、由14根并行輸入數據編程的雙模CMOS-LSI鎖相環頻率合成器,其內部組成框圖如圖1所示。該芯片內含參考頻率振蕩器、可供用戶選擇的參考分頻器(12×8ROM參考譯碼器和12bit÷R計數器)、雙端輸出的鑒相器、控制邏輯、10位可編程的10bit÷N計數器、6位可編程的6bit÷A計數器和鎖定檢測等部分。其中,10bit÷N計數器、6bit÷A計數器、模擬控制邏輯和外接雙模前置分頻器組成吞脈沖程序分頻器,吞脈沖程序分頻器的總分頻比為:D=VN+A。
　　

2. 管腳排列及功能

　　MC145152的管腳排列如圖2所示。采用28腳DIP封裝,各管腳功能如下:
　　引腳4、5、6(RA0、RA1、RA2)為參考地址碼輸入端,用于選擇參考分頻器的分頻比。通過12×8ROM參考譯碼器和12bit÷R計數器進行編程。分頻比有8種選擇,其參考地址碼與分頻比的關系見表1所列。
　　引腳26、27(OSCIN、OSCOUT)為參考振蕩端,當兩引腳接上一個并聯諧振晶體時,便組成一個參考頻率振蕩器。但在OSCIN到地和OSCOUT到地之間一般應接上頻率置定電容(一般為15pF左右)。OSCIN也可作為外部參考信號的輸入端。
　　引腳1(VCO)為輸入信號端,將輸入信號交流耦合到本引腳,其輸入信號頻率應小于30MHz。
　　引腳10、21~25(A5~A0)為6bit÷A計數器的分頻端。其預置數決定了÷V/(V+1)雙模前置頻器的÷V/(V+1)的次數。
　　引腳11~20(N9~N0)為10bit÷N計數器的分頻端。
　　引腳7、8(φV、φr)為鑒相器雙輸出端,用于輸出環路誤差信號。如果fV>fr或fV的相位超前fr,則φV變為低電平而φr仍為高;如果fV　　引腳9(MC)為模式控制端,輸出的模式控制信號加到雙模分頻器即可實現模式變換。在一個計數周期開始時,“MC”處于低電平,一直到A下行計滿它的編程值為止,然后,“MC”跳為高電平,并一直維持到÷N計數器下行計滿編程的剩余值(N-A)。N計數器計滿量后,“MC”復位為低,兩個計數器重新預置到各自的編程值上,再重復上述過程。
　　引腳28(LD)為鎖定檢測端,用于鎖定輸出信號。當環路鎖定時(即φV與φr同頻同相),該信號為高電平;當環路失鎖時,LD為低電平。

3. 應用實例

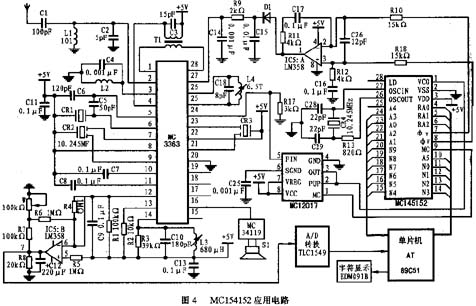

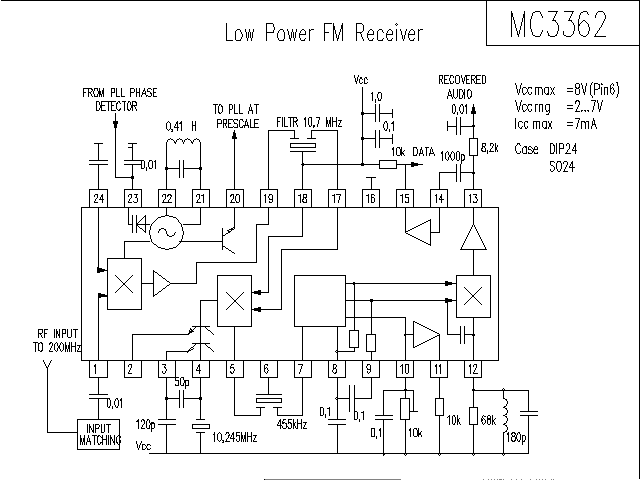

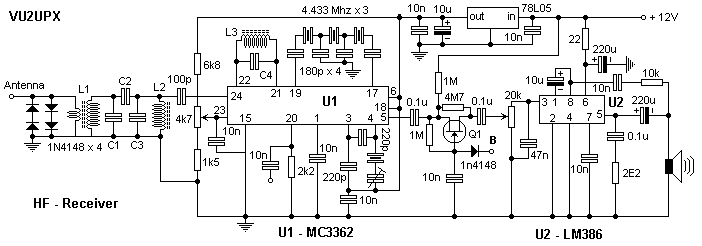

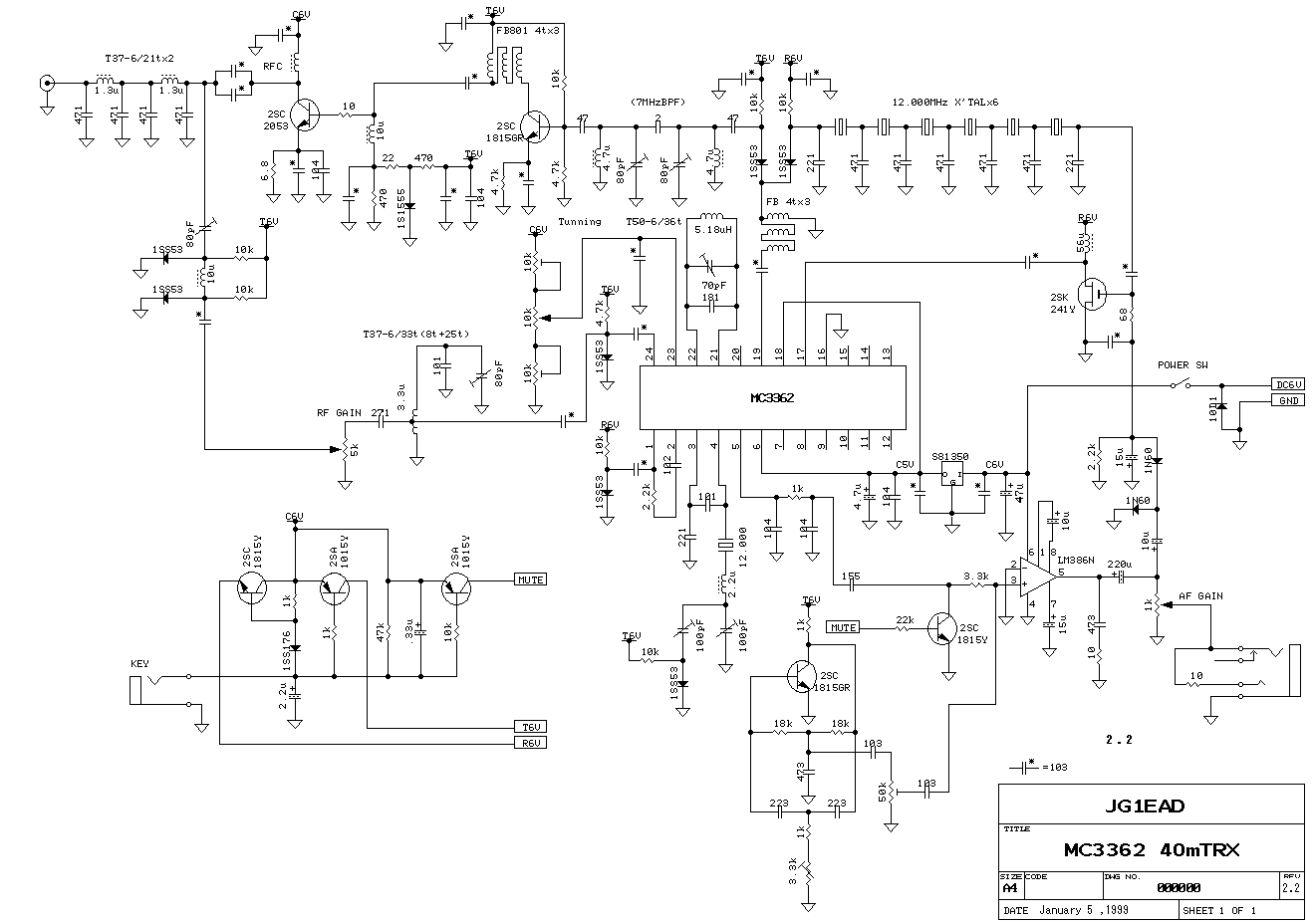

　　圖4為開發設計的鐵路專用150MHz超短波干擾定向儀部分電路,其中FM接收機MC3363中的壓控振蕩器輸出的頻率通過雙模預分頻器MC12017預分頻,再輸出到可編程并行輸入鎖相環MC145152中,單片機AT89C51通過I/O口對MC145152進行編程,以改變其計數器的計數初值,從而改變分頻比,鑒相器雙輸出端輸出的誤差信號φV和φr輸入到由LM358構成一級雙端輸入的有源低通濾波器,其中R10、R18、R12、C16等構成有源濾波器輸入電路的RC低通環節,而R11、C17構成有源濾波器的高反饋環節。由D1和C14、R9、C15網絡組成的峰值檢波器將有源濾波器輸出的誤差電壓進一步平滑后,直接對MC3363中的壓控振蕩器進行控制,構成了一個完整的數控鎖相環。單片機接收人工調整、設置的數值,并對MC145152的計數器計數初值進行不同的預置,以鎖定不同的頻率,達到改變不同頻點信號的目的。對應頻點的信號經A/D到單片機后,再輸入到字符顯示器中顯示信號場強。

有關鎖相環的內容太少了,幾乎找不到!!
我想學習著方面的東西,希望大家幫個忙!!
有關鎖相環應用的論文最好!!
謝謝咯
油箱ltiger520@yahoo.com.cn

答:可以提供以下資料:畢業設計:
(1)基于單片機控制的頻率合成器設計
(2)串行數字鎖相頻率合成器的設計
(3)電話控制器的設計
(4)dtmf遠程報警器的設計
(5)數字調諧調頻收音機的設計
歡迎交換和聯系,你可以直接發布在這里也可發到我的信箱,xingshucun@yahoo.com.cn


MC145152外接撥碼開關預置頻率的具體方法是什么樣的？誰會計算公式幫忙說一下, 發到郵箱 huyx002@sina.com
萬分感謝!!!


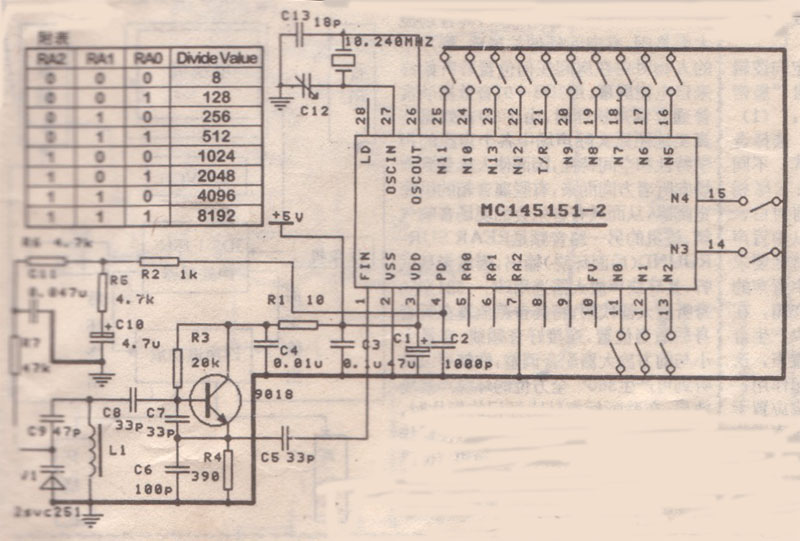

　　我的應用一般是:MC145151的頻率設置,實際工作頻率/參考頻率*1000再轉化為二進制數.對應腳:23\22\25\24\20\19\18\17\16\15\14\13\12\11　 這是在沒有外加分頻時的調整．
如工作頻率是100MHz,參考頻率是25KHz,100/25*1000=4000在轉化為二進制就是01000101001100參考頻率的設置資料上介紹的很詳細這里不作介紹 。




有沒有人知道MC145146實現鎖相環輸出頻率在200--270MHz的電路!!？？

MC145146要工作在200--270MHz,需要加前置分頻器的啦。它的參考分頻為3---4095。除N范圍為3---1023,除A范圍為0---127。
