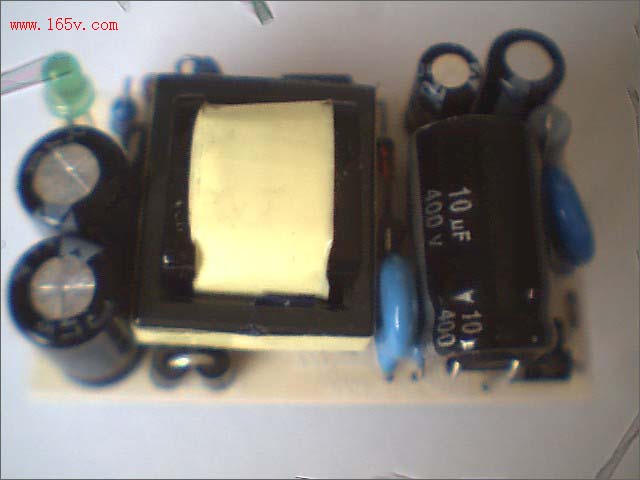

采用TOP222P芯片的小開關電源模塊,交流輸入電壓為100~245V,雙路直流輸出(注1),最大直流輸出分別為10v800mA(15v600mA)、5v800mA,長時間工作最大12W,峰值工作最大15W,電源效率70％~80％。(注1:此電源模塊的輸出5v組帶有穩壓功能,另一組輸出電壓可設置:與“+”連接時為15v、與“0”連接時為10v)

電壓準確度4%(5v組+/-0.2V)
電壓調整率0.7%
5V負載調整率1%
10V負載調整率8%
或15V負載調整率10%

小電源模塊尺寸:長46mm,寬28mm,高20mm

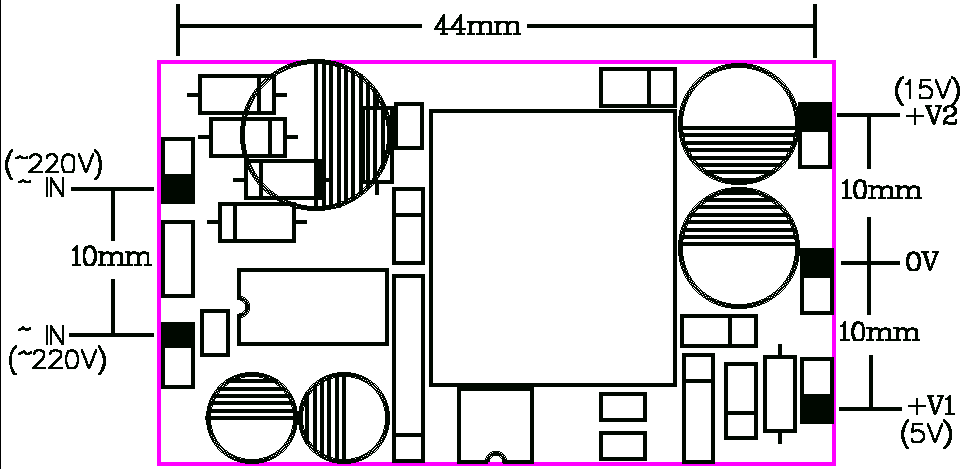

小電源模塊安置時可參照 小電源模塊安置圖.gif

注意事項:
1.如果外置保險絲則必須等于300mA,否則內部的33/1W電阻將起到保險絲作用。
2.如有電磁兼容性要求,則需外接電源干擾抑制器。

      小電源模塊器件清單
   名稱               數量
TOP222P芯片            1
EE19變壓器             1
UF4007二極管           1
PC817光耦              1
3.3UH磁珠              2
3.6穩壓二極管          1
471壓敏電阻            1
10UF/400V電解          1
102/1KV瓷片            1
470UF/25V電解          1
470UF/25V電解          1
47UF/25V電解           1
100UF/25V電解          1
UF4004二極管           2
IN4148二極管           1(可用UF4004二極管代換)
1N4007二極管           4
33/1W電阻              1
56K/0.25W電阻          1
10/0.25W電阻           1
100/0.25W電阻          1
1K/0.25W電阻           1
3mmLED                 1
電路板                 1
