S2107型袖珍收音機是一款適合初學者裝配學習的簡易型收音機,其工作方式為直接放大式,它的工作方框圖見圖4-2-1。從天線接收進來的許多電臺的高頻信號,通過輸入調諧回路選擇,使得只有我們需要的那個臺才能順利進入下一級;由輸入回路傳輸過來的高頻信號是極其微弱的,還必須進行足夠的放大,這叫高頻放大,簡稱高放。高頻信號放到足夠大了,是不是就行了呢？也不行。下一步還要進行檢波,檢波的目的是把調制在高頻載波上的低頻信號取下來。檢波后的信號同樣是很微弱的,最后還要經低頻放大再送到耳機還原成聲音。

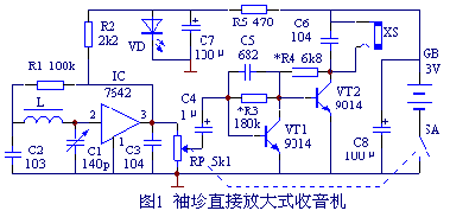

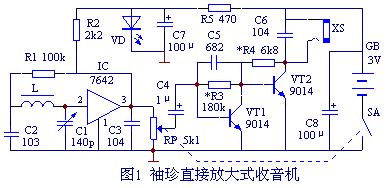

圖1是S2107型袖珍式收音機的電原理圖。

由圖可見,磁性天線L、可變電容C₁及電容器C₂組成了輸入調諧回路,負責收集電磁波和選擇臺。

TA7642是一只微型集成電路,外形和TO-92封裝的三極管(如9014)相同(見圖4-2-3)。別看它體積很小,它的內部卻集成了10只三極管,包括三級高放、一級檢波和一級低頻緩沖放大。

 TA7642的后面又接了兩級低放,由VT₁、VT₂組成。VT2的集電極接耳機BE,將低頻電流轉換為聲音。電位器RP用來控制音量的大小。R₅與發光二極管VD組成,簡單的穩壓電路,取得1.8V的穩定電壓,供TA7642。

整機采用兩節5號電池,裝在一個20×55×90mm³的塑料小盒中,十分小巧玲瓏。

 　

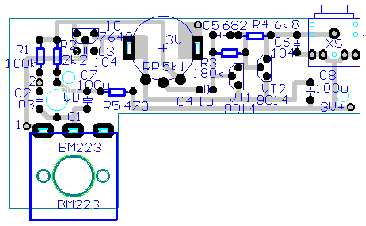

 圖4-3-1是S2107型收音機印刷電路板正面(元件安裝面)的示意圖。

                                     圖4-3-1

為了方便初學者安裝,印刷電路板上所有元件的安裝孔旁都印有元件標號及參數,初學者只要“對號入座”即可。雖說如此,有些元件在安裝時還是要小心在意,如:集成電路、三極管的三只腳不能弄錯,發光二極管和電解電容的正負極如何分別,這些都可以對照圖4-2-3來識別。另外,焊接時注意不要出現虛、假、錯焊,焊接完畢后可以用鑷子將各個元件搖動一下,看有無松動,碰接短路的地方。元件安裝的高矮也要注意整齊美觀,預留引腳的長度要適中。各個電阻的色環也要認清,不可張冠李戴。圖4-3-1中標注有“1”、“2”的地方,接磁棒線圈,標注了“3V+”、“3V-”的地方接電池正負極。全部元件焊接完畢后,最好再檢查一番,確認沒有錯焊的地方才可接通電源,插上耳機試聽。打開電源開關,這時發光二極管發出亮度適中的光,且耳機中也應該有“嗒”的一聲。繼續轉動電位器RP到適中位置,再撥動雙連電容C₁的旋鈕就可以收到電臺的播音聲了。

    1．    電池正負極接反:整機電流大,電解電容發熱,耳機無聲,VD無光。

    2．    IC(TA7642)、VT₁、VT₂的三只腳接錯:耳機無聲,VD無光。相關元件的電壓不正常。

    3．    VD接反:VD無光,耳機中能聽到電臺的播音,但伴有嘯叫聲。

    4．    L斷線或未經去漆就焊接:VD發光正常,耳機中有電流聲,轉動電位器有“沙沙”聲,用起子碰觸IC的第2腳或VT1的基極有交流聲或微弱、失真的播音聲。

    5．    C4、C7、C8接反:開機時收音還算正常,慢慢地就出現聲小、失真等故障,可能會伴隨有VD發光減弱的現象。
