音響界人士早就知道,采用級后分頻方式比采用級前分頻方式制作的音響系統音質要差。但是,為什么當前的Hi-Fi音響系統,仍是以級后分頻為主呢？一個很重要的原因是采用級后分頻,能夠把功率放大器的全部功率集中于某一聲頻上,使喇叭的響度相對增大。而級前分頻功率放大器,由于受到器件選擇的限制,推動高中低各個單元喇叭工作的功率放大器輸出功率相對都比較小,當與級后分頻功率放大器制作的音響系統進行較量時誤會顯得力度不夠充足�，F在,人們已經能夠找到輸出功率超過50W的高性能功放IC,自己制作總輸出功率達到200W的電子三分頻高品質功率放大器已不是難事。下面介紹一款可供自制的電子分頻有源音箱。

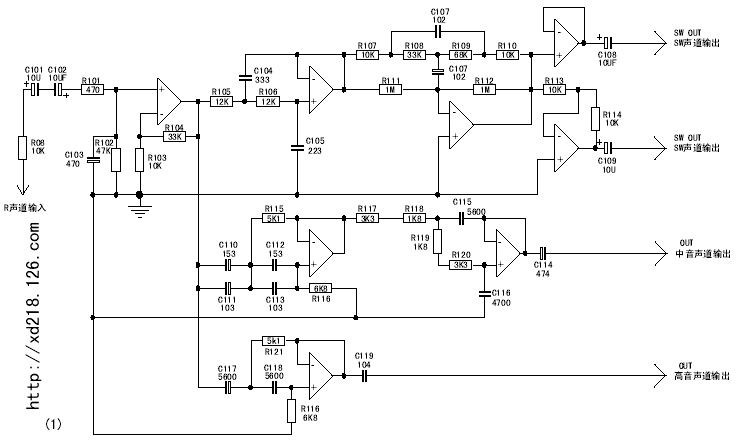

    圖1-5是該200W電子三分頻音響系統的電原理圖。在圖1所示的級前分頻電路中,高 、中、低三個聲頻通道都采用的是大家熟悉的二階有源高通低電路來實現。其中高音通道的下限轉折頻率設計為6200Hz,低音通道的光限轉折頻率設計在1200Hz,為了與高、低音通道的上下限轉折頻率相接,中音通道的分頻元件采用了兩只電容并聯兩只電阻串聯的方法來獲得準確的實測值。同時,在低音通道,還專門設計有補償低音喇叭聲壓頻率響應曲線在低端頻率下跌的低音提升電路。圖1電路中給出的元件參數,可使中心頻率為25Hz的低音相對提升6dB左右,它適合于補償10”低音單元喇叭在頻率低端出現的聲壓下跌。圖2是功率放大器與級前的分頻電路的供電電路和使TDA7294功放IC在開機時保持靜音的延遲控制電路。圖3-5是分別是低音單元功率放大器與高、中音單元功率放大器電路圖。


     ——————來源《電子制作》
