LM1875帶音調雙22W功放板

    LM1875是美國國家半導體公司(NS)推出的高保真集成電路。其優越的性能和誘人的音色已被眾多發燒友所接受,在九十年代曾風靡一時。

LM1875采用TO-220封裝結構,形如一只中功率管,體積小巧,外圍電路簡單,且輸出功率較大。該集成電路內部設有過載過熱及感性負載反向電勢安全工作保護,是中高檔音響的理想選擇之一。

LM1875主要參數:
    電壓范圍:16~60V
    靜態電流:50MmA
    輸出功率:25W
    諧波失真:〈0.02%,當f=1kHz,RL=8Ω,P0=20W時
    額定增益:26dB,當f=1kHz時
    工作電壓:±25V
    轉換速率:18V/μS

   電路原理:
    XDA02功放板由一個高低音分別控制的衰減式音調控制電路和LM1875放大電路以及電源供電電路三大部分組成,音調部分采用的是高低音分別控制的衰減式音調電路,其中的R02,R03,C02,C01,W02組成低音控制電路;C03,C04,W03組成高音控制電路;R04為隔離電阻,W01為音量控制器,調節放大器的音量大小,C05為隔直電容,防止后級的LM1875直流電位對前級音調電路的影響。放大電路主要采用LM1875,由1875,R08,R09,C066等組成,電路的放大倍數由R08與R09的比值決定,C06用于穩定LM1875的第4腳直流零電位的漂移,但是對音質有一定的影響,C07,R10的作用是防止放大器產生低頻自激。本放大器的負載阻抗為4→16Ω。

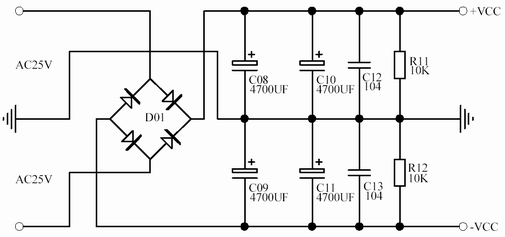

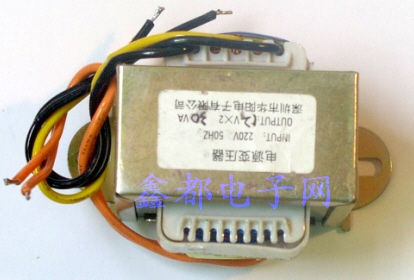

    XDA02功放板的電源電路如下圖所示,為了保證功放板的音質,電源變壓器的輸出功率不得低于80W,輸出電壓為2*25V,濾波電容采用2個4700UF/25V電解電容并聯,正負電源共用4個4700UF/25V的電容,兩個104的獨石電容是高頻濾波電容,有利于放大器的音質。

   裝配與調試:
    工具準備:20W電烙鐵一把,最好是可調溫的,若需要的話可與站長聯系;萬用電表一個,尖嘴鉗一把,螺絲刀一把,焊錫絲和松香水若干。
    準備焊接:焊接時先焊接跳線,再焊接電阻,再焊電容,再焊整流管,再焊電位器,最后焊LM1875,焊接LM1875前須先把LM1875用螺絲固定在散熱片上,否則在最后裝散熱片時螺絲很難打進去。LM1875與散熱片接觸的部分必須涂少量的散熱脂,以利散熱。焊接時必須注意焊接質量,對于初學者,可先在廢舊的電路板上多練習幾次,然后再正式焊接。
    調試:本功放板調試特別簡單,電路板焊好電子元件后,要仔細檢查電路板有無焊錯的地方,特別要注意有極性的電子零件,如電解電容,橋式整流堆,一旦焊反即有燒毀元器件之險,請特別注意。接上變壓器,放大器的輸出端先不接揚聲器,而是接萬用電表,最好是數顯的,萬用表置于DC*2V檔。功放板上電注意觀察萬用電表的讀數,在正常情況下,讀數應在30mV以內,否則應立即斷電檢查電路板。若電表的讀數在正常的范圍內,則表明該功放板功能基本正常,最后接上音箱,輸入音樂信號,上電試機,旋轉音量電位器,音量大小應該有變化,旋轉高低音旋鈕,音箱的音調有變化。
    值得一試的實驗:將C6短路,用萬用表測LM1875輸出端的直流電位,看是否是在30MV以內,然后接上音箱試兩小時,用萬用表測LM1875輸出端的直流電位,看直流電位是否在30MV以內,如果是的話,則C6這個電容可以省掉,這樣的話,此放大板就成一個純直流功放了。

    至此,功放板裝調成功,看著自己的勞動成果,欣賞著美妙的音樂,您是不是感到非常愜意呢？

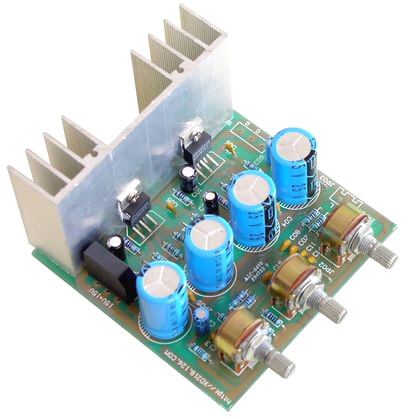

    XDA02功放板主要配置:PCB板的大小為 90MM X 90MM,4個4700UF的大濾波電容,2個進口原裝LM1875集成電路,50W環型變壓器,工作電壓是±12V∽±15V
