用戶編制的程序必須先通過匯編軟件(有關5l系列單片機集成調試軟件KEIL μVision2的使用,請讀者參考《電子報》2005年第11~13期第十一版《單片機仿真調試軟件KEIL μVision2的使用》一文)編譯成單片機能夠識別的目標代碼,即機器碼程序,然后寫入到單片機的程序存儲器中才能由單片機對系統進行控制,這就需要單片機的寫入器。

本文介紹一款Easy 51Pro單片機編程器的制作與使用,該編程器制作簡單、使用方便、工作可靠、價格便宜,非常適合于初學者使用。

一、Easy 5lPro編程器的組成

Easy 51Pro編程器由運行于PC機上的編程軟件和下載線兩部分組成。編程軟件完成器件選擇、下載線選擇、通信協議設置、目標代碼文件的讀入、保存,并拾出所執行操作的運行結果。下載線連接PC機與待編程單片機,用于傳送器件的讀、寫、校驗、擦除、加密等信號。此外,在設計用戶板時,還要將待編程單片機引腳中與ISP編程相關的信號線按照規定的排序接到印制板編程插座的對應位置上,才能確保編程的正確。在第五講的硬件電路圖中,J2便是其ISP編程接口。

二、下載線的制作

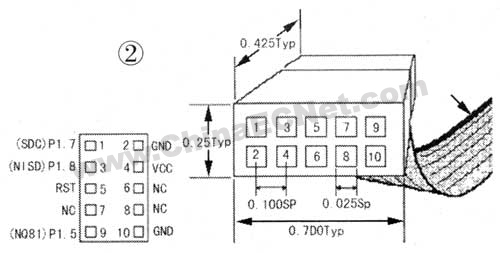

ISP下載線的電路圖如圖l所示。左邊接標準的25芯插頭(針),右邊接如圖2所示的10芯插頭(針),將該插頭通過一根1.2米左右的10芯扁平電纜與另一個同規格的10芯插頭(孔)相連,一根ISP下載線就制作完成了。

三、編程軟件的安裝和使用

1．Easy 5lPro安裝

先將壓縮文件包Easyl_51Pro_v201解壓,再將解壓后的文件夾Easy_51Pro_v20l\Easy 51Pro v2．0宇宙版\軟件\中的Easy 51Pro文件設置為桌面快捷方式,之后就可以點擊PC機桌面上的Easy 51Pro快捷圖標運行該程序了。

2．Easy 51Pro的使用

(1)系統連接

將下載線的一端接PC機的并行通信口．另一端接用戶板的ISP編程接口,并接通用戶板電源。

(2)編程軟件的使用。雙擊Easy 51Pro快捷圖標,彈出如圖3所示的主窗口,左上方是檢測器件選擇欄,目前支持的器件有AT89S51、AT89S52、89C51、89C52、89C2051、89C2052等。下面介紹具體操作。

1)編程器設置

點擊圖3下方的"設置",出現圖4所示的編程器設置欄。點擊"編程器類型"及右側的下拉鍵,選擇"使用"Easy ISP下載線"。

2)選擇器件

點擊檢測器件的下拉鍵,在器件列表中選擇與用戶板中的單片機一致的型號,這里選AT89S52。

3)讀入目標代碼文件

點擊"(自動)打開文件",選擇目標代碼文件的類型(．hex或．bin)、文件所在路徑及文件名,按"打開"鍵,目標代碼文件便被裝入緩沖區l中。

4)讀器件

點擊"讀器件",用戶板上的單片機程序存儲器中的內容將被讀到緩沖區2中。

5)擦除器件

按"(自動)擦除器件"鍵,程序開始擦除單片機程序儲存器中的內容．并給出擦除的結果。

6)寫器件

按"(自動)寫器件"鍵,程序自動將緩沖區1中的內容寫入到用戶板中的單片機內,并給出寫入的結果。

7)數據檢驗

按"自動校驗數據"鍵,程序將對用戶板中單片機內的程序與緩沖區1中的內容進行比較,并給出比較結果的提示。

五、程序運行

關閉用戶板電源,拔掉下載線與用戶板的連接插頭后,在接通用戶板電源,就可以看見用戶板上的單片機能正常工作了。
