本文是站長在無線電雜志社編輯房樺老師的鼓勵下,實際動手制作成功的一款EZ的編程器,使用效果很好,為答謝廣大愛好者對本站的支持:現全部資料公開,歡迎大家轉載, 但請注明51測試網:如果您制作成功, 不要忘了通知�！　　　　　　　　　　　　　　�www.51c51.com石學軍
<710>AT89C51是一款應用最為廣泛的8051單片機,更重要的是他具有反復燒寫(FLASH)的特性。一般情況下可重復燒寫1000次,這樣為初學者試驗提供了一個廉價的平臺。為了滿足廣大單片機愛好者動手的需要,本人利用半個月的時間,參考國外資料,實際設計制作成功一款簡單的AT89C51/52/55單片機編程器。由于單片機編程時序不同,這一款編程器僅僅支持ATMEL公司的AT89C51, AT89C52, AT89C55芯片,不支持華邦或飛利浦兼容芯片。

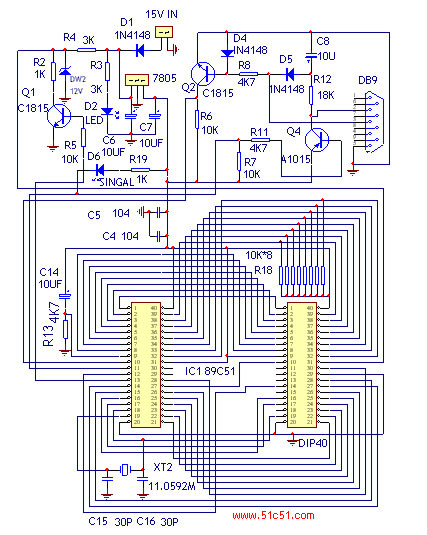

對于很多像我這樣一些不算太年輕的從80年代組裝7管半導體收音機入門的電子愛好者來說,面對單片機似乎顯得有點怯場,但是事實上我以為他甚至比組裝一個收音機更簡單: 以下是它的硬件電路圖, 稍微有一點耐心,完全可以用面包板搭焊。
為了方便大家制作,我把電路簡化設計了一下:　<124>Q2, Q4以及周圍的幾個元件構成了電平轉換電路,這樣節省了1片max 232芯片,在要求不高的場合,這個電路在單片機通信中可以取代MAX232。Q1, R2,R4,DW2,4個元件為編程器提供燒寫用12V電壓,其中,R4, R2構成了分壓電路;平時,監控芯片89C51第13腳(P3.3)輸出高電平,Q1導通,R2(1K)將DW2(12V)拉低, 此時DW2電壓由R4,R2 分壓, 大約3-5V 之間;當寫程序時,監控芯片第13腳(P3.3)輸出低電平,Q1截止,DW2(12V)直接送到被燒芯片的31腳,從而提供燒寫電壓。ATMEL官方網站提供的編程器器燒寫電壓是用LM317調整得到的,并且用到了兩個高精度電阻,電路復雜且成本高,該電路經過本人數百臺的實驗證明非常穩定可靠,下圖是筆者設計組裝成功的樣品.<141><342>　電源變壓器要求為15V的電源,例如常見的3-12V直流可調電源, 注意其空載電壓不要低于13V , 濾波應好一些,否則可能出現編程不可靠的情況。
　 監控芯片用IC座安裝,另外找一個編程器燒寫好監控程序EZ51.HEX后插入,方便調試。 燒寫卡座如果購買有困難,可以直接用一個IC座。組裝好后通電,用萬用表檢查:
1,　7805輸出5V , D2 電源指示燈亮。(圖中我用的是78L05)
2,　DW2電壓為3-5V。
4,　將Q1的基極對地短接,DW2電壓為12V。
5,U1(89C51)的18,19腳電壓為2.2V, 2.1V,此電壓可作為電路是否起振的依據。
連接電纜用9對9一頭公一頭母的串口線, 注意市場上有些串口線的兩頭2,3腳是交叉的,最好用萬用表檢查一下是否為一一對應。如果沒有串口線,也可拆一個老式的串口鼠標自制,只要兩頭把2,3,5腳連接好即可。本電路對元件沒有特殊要求, 電阻用1/8W普通碳膜,三極管我用的是2SA1015,2SC1815, 實際上很多小功率管都可以, 例如9014,9015。只是需要注意他們的管腳排列區別。 二極管1N4148可以用1N4004替代。另外12V穩壓管最好挑選一下,精度要求為5%以內。11.0592M晶體有條件的話應當測試一下,市場零售的晶體有些不起振。

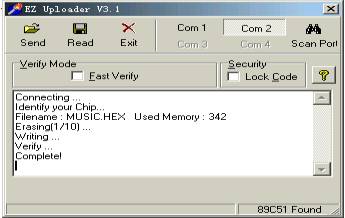

<269>這款編程器的燒寫軟件EZ31.EXE界面很簡單;全兼容于WINDOWS9X-2000。僅有幾個按鈕,分別為打開文件(SEND),讀芯片(READ), 退出(EXIT), COM選擇,加密(LOCK CODE),以及校驗(FAST VERILY)。大家用一下就知道了。注意目前提供下載的為它的升級版本ez4.0自動監測端口號和芯片。 使用更簡單! <116>連接好編程器的電源以及串口線,并插入燒寫的芯片,點擊COM1或COM2(以實際連接為準,本例中我連接的是COM2), 窗口右下腳顯示 89C51Found。 此時應當看到信號指示燈D6每2秒亮一下,表示聯機工作。　選擇一個需要燒寫的hex文件開始燒寫,如果一切正常,顯示的界面如上圖所示。　
雙面板超級小型的pcb;注意監控芯片在反面貼片安裝。因此整個電路板僅僅比火柴盒子稍稍大一點,可能是您所能見到最小巧的編程器了。是不是非常漂亮？

<28>　　　　　看看這張圖: 想必您一定搞得定了!一共不到30個零件,確實很ez,按組裝一塊連插件到焊接測試只要半小時。<28>元件清單

Part Type Designator Footprint
1K R19 axial0.3
1K R2 axial0.3
1N4148 D5 diode0.4
1N4148 D1 diode0.4
3K R3 axial0.3
3K R4 axial0.3
4K7 R13 axial0.3
4K7 R11 axial0.3
4K7 R8 axial0.3
10K*8 R18 (排形電阻)
10K R7 axial0.3
10K R6 axial0.3
10K R5 axial0.3
10UF C8 RB.2/.4
10UF C14 RB.2/.4
10UF C7 RB.2/.4
10UF C6 RB.2/.4
11.0592M XT2 rad0.2 (晶體)
12V DW2 (穩壓管)
15V IN 7257 (電源輸入插座)
18K R12 axial0.3
30P C15 RAD0.1
30P C16 RAD0.1
104 C4 RAD0.1
104 C5 RAD0.1
A1015 Q4 to-126
C1815 Q1 to-126
C1815 Q2 to-126
IN4148 D4 diode0.4
LED D2 rb.2/.4 (發光二極管)
SINGAL D6 rb.2/.4 (發光二極管)
　　　　　　　　　　　　　　　　 DB9 232插座　

40PIN 燒寫卡座 40PIN IC座(插監控芯片用)232串口線PCB 89C51監控芯片　 15V電源

大家看看插件的位置圖吧:如果不清楚,給我寫信給您搞一個更清楚的。

成品的照片,它的結構相當簡練,一共才用了不到30個零件,簡直到了增之一分則太肥,減之一分則太瘦的程度。 還不快拿起烙鐵來, 跟我一起作？

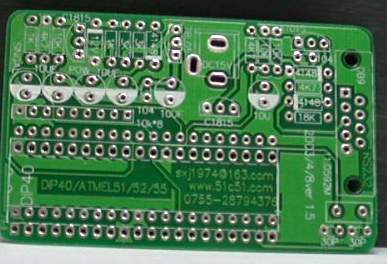

　 PCB的照片:為了不讓大家失望排版還不算太難看:(注意中間一排六個白黑相間的半圓圓圈,是四個10UF/50V電解電容,和兩個發光管的位置。超級菜鳥注意了:這幾個零件都是長腳為正,短腳為負,具體到電路板上則白色的為負極,黑色的為正極了。
電路中R18為10K*8的一個排阻,請看上面照片,在一排電容和卡座的中間。他的公共腳插在向邊界的方向。
監控芯片的安裝位置:看清楚了,它的第一腳小箭頭所指的位置有一個1PIN的字樣, 千萬別給插反了。另外呢,監控芯片的下方有一個鄙人的郵箱地址;搞不好可以問問我。

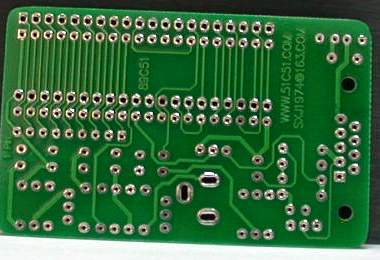

PCB背面的照片:本來有一個大面積的鋪銅的不知為啥給搞掉了:　DIY安裝步驟:1:安裝電阻,共11個;元件插到位后焊接剪腳:
2:安裝二極管,三個1N4148 和一個12V穩壓管DW2。請仔細看管子的表面有字:穩壓管印有12V字樣,千萬別給搞混了。二極管是有極性的, 二極管的黑頭方向插向pcb的印有白色的一邊就對了:元件插到位后焊接剪腳:
3:安裝2個104和2個30p電容;11。0592晶體, 這些都沒有方向性隨便插:4:插入三極管。電解電容,發光管:注意這些東西都是有極性的:如果搞反了可不行。電解電容和發光管很好辦,都是負極向下。三極管(2個2SC1815,一個2SA1015,)以及一個78L05的穩壓IC:他們的方向在PCB上可以看到,屁股的方向就是半圓圈的方向。
5:插入排阻(排阻有一個白點的一端是公共端,他的位置在靠近PCB邊源的一端;電源插座,232插座就不用說了。
6:插監控芯片的插座。
7:插燒寫卡座。由于他和監控芯片是面對面的, 因此必須先焊接監控芯片插座,最后焊燒寫卡座。否則等會不好動烙鐵了。 8:如果您實在搞不清除元件的方向, 請睜大眼睛仔細看看上面的照片吧。9:最后檢查一下電路板的各個地方有沒有插錯, 短路的。再按照上面的調試方法調試。如果沒有插錯
<20>基本可以一次調OK
<23>。該編程器的編程軟件EZ4.EXE, 監控芯片文件EZ51.HEX.均可在本人的個人網站 51測試網www.51c51.com下載;大家在制作中有任何疑問,請發信到sxj1974@163.com.
