目前市場上常見的無線遙控器都是四通道的,這主要是因為大部分需要遙控的場合,四通道已經足夠,但是如果需要用一個遙控器對多于4個接收裝置進行遙控,也就是組成一發多收系統時,就非常不方便。常見應用比如遙控大型沙盤模型、遙控整個小區的安防設備、遙控家里的多個電器設備等等。

    這款12鍵的遙控模塊就是為了滿足上述需求開發的。它內部的編解碼芯片仍然是用PT2262/PT2272,因為PT2262/PT2272具有四個并行的數據通道A、B、C、D,所以通過不同的二極管供電邏輯組合可以產生16種不同的方式,我們只利用了其中的12種,對應遙控手柄上的12個按鍵。

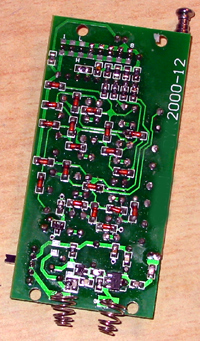

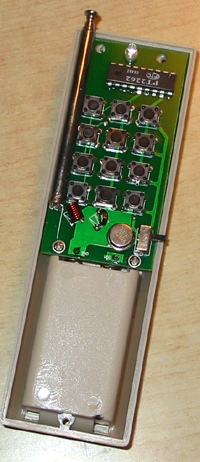

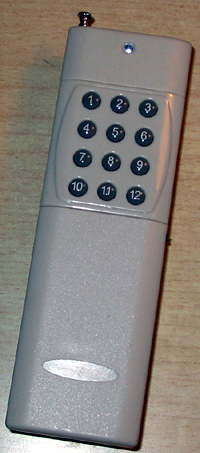

12鍵500米發射器,帶拉桿天線 40元一個

性能熟悉:

    發射手柄上有1~12個按鍵,當按動時發射機上的其中一個按鍵時,電路會被立即激活而并進入發射狀態,靜態時不耗電。機內裝配的電池只被用于點發射狀態。當用于報警設定和電器開關時,每節電池一般可用到一年以上,電池的容量為45mAH。

12鍵2000米發射器,帶拉桿天線,使用9V層疊電池供電,遙控距離遠。88元一個

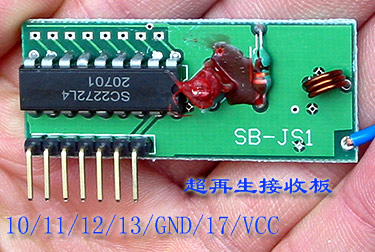

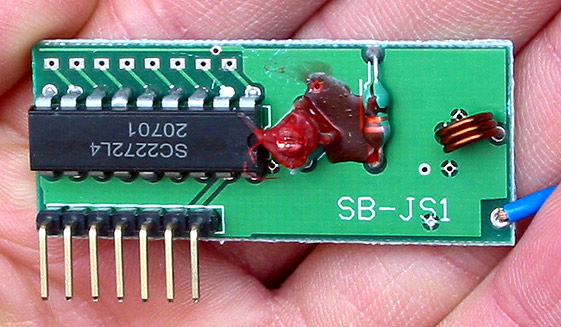

超再生插針式長方形接收板:體積:48x20x8毫米(15元一個)

    12鍵遙控器的遙控接收板見上圖,下表為發射機按鍵和接收板數據輸出的對應關系。

12鍵遙控器接收板B 價格:68元一個

   如果要求實現12路互相獨立“觸發翻轉型,D型觸發邏輯”,例如按一下1號鍵,對應的第一路繼電器吸合并保持,再按一下1號鍵,對應的第一路繼電器釋放并保持,其它通道也相同,互相不影響,這就是觸發翻轉型控制邏輯也叫自鎖模式。

    這可以考慮使用我們新開發的采用了抗干擾能力強,帶看門狗的菲利普單片機P87LPC762芯片做的12鍵遙控器接收板B,外形尺寸:100x105x12毫米 電源電壓直流12伏,可以使用常見的12伏交流穩壓電源將電源插頭插入板上的電源插座中供電,或者通過接線柱接入12伏直流電壓供電,注意如果需要同時驅動多路繼電器電源容量要足夠,建議大于1A的12V穩壓電源

    我們可以提供12V/1000毫安的交流穩壓電源,每個20元。

    這種接收板采用大電流繼電器,每個繼電器可以最大承受240V交流電壓/7A的工作電流,可以直接驅動交流負載,每個繼電器都帶有一組常開轉常閉的觸點和相應的接線柱,每組繼電器都有對應的發光二極管指示燈指示吸合還是斷開工作位置。

3。智能型單繼電器觸發翻轉/非鎖存接收板D 價格:58元一個,不含接線盒及面板

    這是我們最近用菲利普922單片機開發的單路觸發翻轉/非鎖存接收板D,專門配合12鍵遙控器作為多點分布式遙控用。

產品特點:

1。直接采用220V交流供電,方便快捷,并且外形兼容常見的86型開關盒,可以方便改造。
2。采用240V/7A的繼電器輸出,可以輕松控制1000W以內的負載,有單片機抗干擾設計,允許控制:電機、電子節能燈、電視機等負載。
3。動作輸出時有聲光指示,例如:繼電器吸合后,蜂鳴器會發出“嘀--”的一聲,繼電器斷電后,蜂鳴器會發出“嘀--嘀--”兩聲。
4�？梢赃x擇觸發翻轉/非鎖存兩種工作模式。
5。在觸發翻轉模式時,還具備“強制關閉”功能,也就是只要按下12鍵遙控器的第12號按鍵,不管若干個接收板D處于打開還是關閉狀態都立即強制關斷,確保負載斷電。
6。采用高可靠全密封超小型電源變壓器,具有:體積小、不發熱、使用壽命長、工作可靠的優點。
7。采用菲利普公司的922單片機,自帶看門狗,對遙控接收頭干擾小,FLSH存儲器可以隨時修改程序改變控制功能,批量定購時可以為客戶專門開發功能。
8。預留手動按鈕端口,只要在圖中的兩個焊盤上接一個門鈴按鈕,只要按一下按鈕,負載就會通電,再按一下按鈕負載就會斷電,并且可以和遙控混合控制。

使用方法:

1。兩根綠線接220V交流電源,兩根白線接負載即可。
2。選擇工作模式:如果戴上標有“M”字樣的跳線帽,工作在觸發翻轉模式,如果不戴,工作在非鎖存模式,一物兩用。
3。選擇工作通道:板上有標有8、4、2、1的四個跳線帽,選擇的通道等于戴上跳線帽數字的和,例如:選擇接收板對應12鍵遙控器的第10號按鍵,您只要帶上8和2跳線帽,4和1不戴即可;如果選擇4號按鍵您只要帶上4跳線帽,8、2和1不戴即可。

用途:

    1。家庭智能化改造,多個電器無線控制。例如用1號按鍵控制衛生間電燈,2號按鍵控制壁扇,3號控制電視機。4號控制音響,5號控制臥室照明,6號控制飲水機,7號控制電飯煲。。。。。。這樣你只要拿一個遙控器,就能控制多達11個電器,而且如果你要出門時,只要按一下12號按鍵,所有的電器都會自動關閉,非常方便。這樣改造好的無線遙控接收終端也為電腦網絡遠程控制時具備了硬件條件,經過專門開發,可以實現用電腦無線控制家中的電器,甚至遠程網絡控制。

    2。同樣在工廠管理、小區自動控制等領域中也有廣泛應用,站長認為市場前景廣闊。

應用實例1:12鍵遙控數字電位器

　　采用電位器進行音量控制的音響設備,使用一段時間后由于灰塵或其它原因,往往造成音量控制不靈或在調音量的時候引入令人厭煩的沙沙聲。這里介紹的12鍵遙控數字電位器可克服以上缺點,它通過遙控器上的12個按鍵來控制音量的增減,利用電子開關來選通不同的音量控制電阻而實現音量調節,因而使用極為方便,且不會引入其它雜音。其電路原理圖如下。

    CD4067為十六路模擬開關,其內部包括一個16選1的譯碼器和被譯碼輸出所控制的16個雙向模擬開關,當禁止端INH為低電平0時,X0-X15中被選中的一個輸入端與輸出公共端X(即1腳)接通,被選通端由外部地址輸入端A1~A4決定,當INH為高電平1時,處于禁止狀態,所有模擬開關均不接通。

     當分別按動遙控器上的1~12個按鍵時,D1~D4依次輸出0001升至1101,該數據送入CD4067的地址輸入端A1~A4,對應于模擬開關從x0至x11依次和1腳接通,而x0至x11分別接有阻值逐漸減小的電阻,這樣A、B之間的阻值會慢慢減小,音量相應慢慢增大;與上相反,音量將慢慢增大。接收模塊板的第17腳接有一個發光二極管LED2,可以同步指示接收成功信號。

    該音量調節器可直接替代音響設備中的音量電位器,使用時將它串接于前置放大器和功率放大器之間,它還可以直接用于使用電位器調節電阻的其它場所。

應用2:作為單片機系統的無線鍵盤

    12鍵遙控器另一個重要的用途就是作為單片機系統的一個無線鍵盤,用單片機的中斷來檢測遙控接收模塊的第17腳是否出現高電平？如果出現,經過軟件抗干擾檢測后立即讀遙控接收模塊的第10~13腳數據,這樣就能知道發射機按了哪一個按鍵了。單片機可以把這個數據作為自己用或者通過RS232再傳給上位機電腦使用。
