手持式微型無線編碼遙控模塊的使用距離一般為50~100m,對某些需要四五百米甚至更遠操作距離的應用場合,這類遙控模塊便顯得無能為力。
這里介紹一種800米四通道遙控接收模塊,它的特點是:發射器內部采用了聲表面諧振穩頻技術,可靠性達到工業級水準,空曠地實測有效距離可達800m,是目前性能較好,距離較遠的遙控產品。
800米四鍵遙控器 每個35元

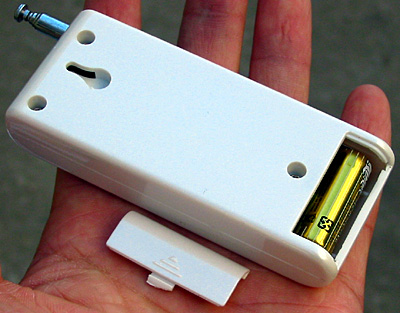

發射器體積體積32x17x85毫米,帶有23厘米長的金屬拉桿天線,使用A27電池供電,背后有活動的電池艙蓋,可以方便地更換電池。

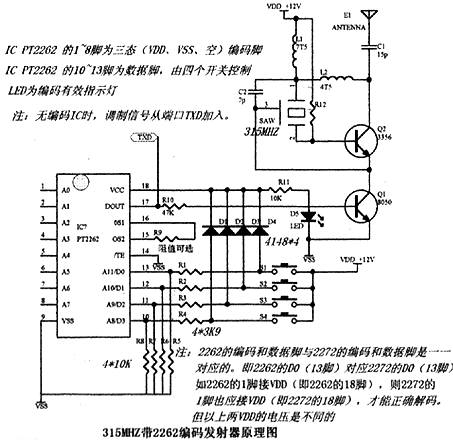

發射機內部采用進口聲表諧振器穩頻,頻率一致性非常好,穩定度極高,峰值發射功率0.25W,工作頻率315MHZ頻率穩定度優于10-5,使用中無需調整頻點,特別適合多發一收等無線電遙控系統使用,而目前市場上的無線電遙控模塊一般仍采用LC振蕩器,穩定度及一致性較差,即使采用高品質微調電容,溫度變化及震動也很難保證已調試好的頻點不會發生偏移,造成發射距離縮短。

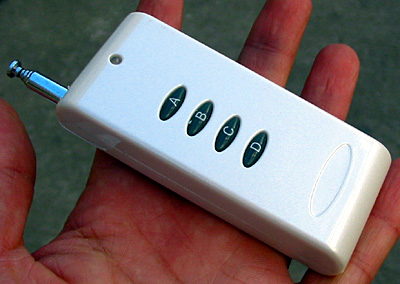

上圖為發射器外形,面板上有A、B、C、D四位操縱按鍵及一個發射指示燈。因為要滿足遠距離遙控,所以發射機的發射功率比較大,當然發射電流也比普通的遙控模塊大許多,市場上常見的200米遙控模塊的發射電流一般在10毫安左右,而這種800米發射機的發射電流,當天線不拉出時約20毫安,遙控距離在300米左右,當天線全部拉出時發射電流增大到60毫安,遙控距離在開闊地大于800米。
接收板:頻率315MHZ/振蕩電阻200K/編解碼芯片均兼容PT2262/2272系列
接收模塊從工作方式分,可以分成超外差接收板和超再生接收板。超再生式接收機具有電路簡單、性能適中、成本低廉的優點所以在實際應用中被廣泛采用。

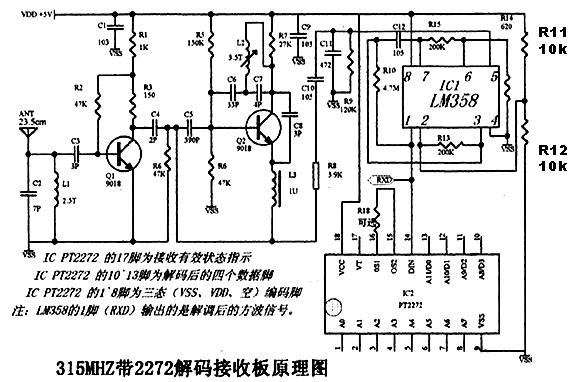

這是超再生接收機等效電路圖

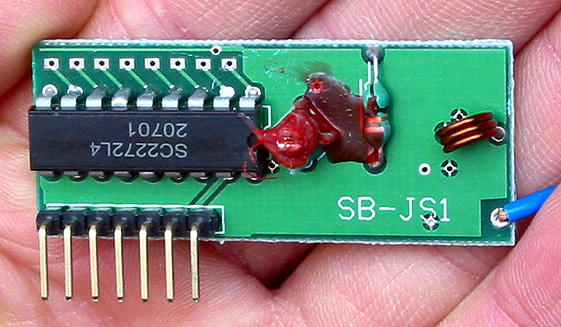

接收模塊采用SMD貼片工藝制造生產,為超再生接收方式,它內含放大整形及解碼電路,使用極為方便。
1。天線輸入端有選頻電路,而不依賴1/4波長天線的選頻作用,控制距離較近時可以剪短甚至去掉外接天線
2。接收電路自身輻射極小,加上電路模塊背面網狀接地銅箔的屏蔽作用,可以減少自身振蕩的泄漏和外界干擾信號的侵入。
3。接收機采用高精度帶骨架的銅芯電感將頻率調整到315M后封固,這與采用可調電容調整接收頻率的電路相比,溫度、濕 度穩定性及抗機械振動性能都有極大改善�？烧{電容調整精度較低,只有3/4圈的調整范圍,而可調電感可以做到多圈調整�？烧{電容調整完畢后無法封固,因為無論導體還是絕緣體,各種介質的靠近或侵入都會使電容的容量發生變化,進而影響接收頻率。另外未經封固的可調電容在受到振動時定片和動片之間發生位移;溫度變化時熱脹冷縮會使定片和動片間距離改變;濕度變化因介質變化改變容量;長期工作在潮濕環境中還會因定片和動片的氧化改變容量,這些都會嚴重影響接收頻率的穩定性,而采用可調電感就可解決這些問題,因為電感可以在調整完畢后進行封固,絕緣體封固劑不會使電感量發生變化,而且由于采用貼片工藝,所以即使強烈震動也不必擔心接收頻點漂移,接收電路的接收帶寬約500KHz,產品出廠時已經將中心頻率調整在315MHz,接收芯片上的微調電感約有5MHz頻率的可調范圍,使用時不要輕易變動,以免影響性能。
 體積:48x20x8毫米
接收板A-L4 超再生鎖存型長方形接收板: (15元一個)

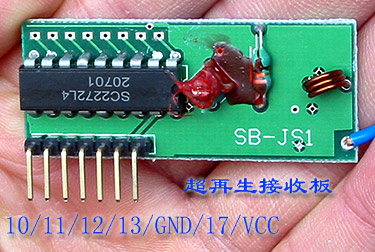

超再生接收模塊有七個引出端,分別為10、11、12、13、GND、17、VCC,其中VCC為5V供電端,GND為接地端, 17端為解碼有效輸出端,10、11、12、13是解碼芯片PT2272(SC2272)集成電路的10~13腳,為四位數據鎖存輸出端,有信號時能輸出5V左右的高電平,驅動電流約2mA,與發射器上的四為個按鍵一一相對應。
接收板A-L4用途最廣泛,所以默認供貨時供這款。
接收板A-M4 超再生非鎖存型長方形接收板:(15元一個)
接收板A-M4和L4的區別在于輸出的數據是非鎖存的,有遙控信號是數據腳是高電平,遙控信號消失時數據腳立即恢復為低電平。
接收板A-T4 超再生觸發翻轉型長方形接收板:(16元一個)
接收板A-T4是新開發的產品,它的數據腳能實現觸發翻轉工作邏輯,也就是按一下遙控器A鍵,接收板的第10腳變成高電平并保持,再按一下遙控器A鍵,接收板的第10腳變成低電平并保持。
超再生接收板從外形上區分還有長方形接收板和正方形接收板,長方形的接收板和主板是垂直焊接的,接收板建議放在主板的邊緣,并且盡量遠離大的金屬物體,正方形的接收板和主板是水平焊接的�？蛻艨梢愿鶕䦟嶋H需要選用最適合的接收板。 正方形的接收板 可以分為L4和M4兩種,請客戶購買是明確說明。
接收板ZA-L4 超再生鎖存型正方形接收板: (15元一個)
接收板ZA-M4 超再生非鎖存型正方形接收板: (15元一個)
超外差系列
超外差接收機價格較高,溫度適應性強,接收靈敏度更高,而且工作穩定可靠,抗干擾能力強,產品的一致性好,接收機本振輻射低,無二次輻射,性能指標好,容易通過FCC或者CE等標準的檢測,符合工業使用規范

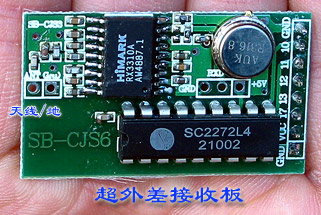

這里提供的超外差接收板采用進口高性能無線遙控及數傳專用集成電路RX3310A,并且采用316.8MHZ的聲表諧振器,所以工作穩定可靠,適合比較惡劣的環境下全天候工作。
超外差接收板左側的ANT是天線端,旁邊的GND為天線地端,最好能配接特性阻抗為50歐姆的天線,也可以用一根30厘米長的導線直接接到ANT端替代天線。

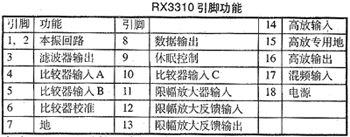

RX3310A集成電路介紹:
RX3310A是臺灣HMARK公司生產的專門用于幅度鍵控ASK調制的無線遙控及數傳信號的接收集成電路,內含低噪音高頻放大、混頻器、本機振蕩、中頻放大器、中頻濾波器、比較器等,為一次變頻超外差電路,雙列18腳寬體貼片封裝,主要技術指標如下:
工作頻率:150~450MHZ
工作電壓:2.7~6V
工作電流:2.6毫安(3V電源時)
接收靈敏度:-105DBM(1K數據速率而且天線匹配時)
最高數據速率:9.6KBPS
超外差接收芯片RX3310A使用開發資料

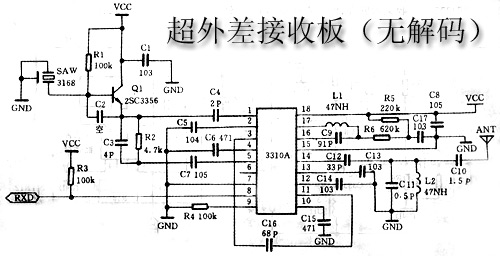

從外接天線接收的信號經C10耦合到L2、C11組成的選頻網絡進行阻抗變換后輸入RX3310的內部高頻放大器輸入端14腳,經芯片內的高頻放大后(增益為15~20DB)的信號再經混頻器與本機振蕩信號(316.8M)混頻,產生1.8M的中頻信號,此中頻信號經內部中頻放大后由第3腳輸出,再進入比較器放大整形,最后數據從第8腳輸出。
超外差接收機對天線的阻抗匹配要求較高,要求外接天線的阻抗必須是50歐姆的,否則對接收靈敏度有很大的影響,所以如果用1/4波長的普通導線時應為23厘米最佳,要盡可能減少天線根部到發射模塊天線焊接處的引線長度,如果無法減小,可以用特性阻抗50歐姆的射頻同軸電纜連接(天線焊點右側有一個專門的接地焊點)
通常超再生接收機的靈敏度約-106DBM,所用器件多,穩定性差,加工復雜,而使用RX3310A的超外差接收機靈敏度可達-102DBM,而且外圍元件少,集成化程度高,適合大規模生產。超外差接收機有聲表穩頻和LC穩頻的兩種,采用LC穩頻的靈敏度高可達-104DBM,但是穩定性稍差,而聲表穩頻的靈敏度約-102DBM,穩定性好,這里提供的超外差接收機都為聲表穩頻的。
接收板B-L4 超外差插針式鎖存型接收板:41x24x6毫米(25元一個)
接收板B-M4 超外差插針式非鎖存接收板:41x24x6毫米(25元一個)
應用舉例
發射手柄上設置有四個按鍵,當按動時發射機上的按鍵,發射電路會被激活而進入發射狀態,發射機靜態時不耗電。機內裝配的電池只被用于點發射狀態。當用于報警設定和電器開關時,每節電池一般可用到一年以上,電池的容量為45mAH。

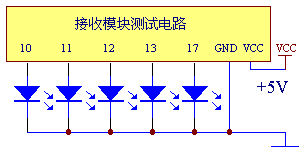

我們為了測試遙控模塊工作是否正常,可以在接收模塊的VCC和GND端加一個5~6伏的直流電壓,也可以通78L05三端穩壓芯片穩壓獲得5伏穩壓工作電源,在10、11、12、13、17端分別對地接一個發光二極管(發光二極管負極接地)這里提供的遙控模塊的接收機都是鎖存型的,也就是說能夠保持遙控信號的瞬間狀態,假設我們按動發射機的A按鍵時,與其對應11路的LED即可發光,松開發射機的A按鍵,11路的LED仍然點亮處于自保持狀態(鎖存),直到按動其它的按鍵如B鍵時,11熄滅而12處的LED點亮。17端是解碼有效輸出端,不論按動發射機的哪一個按鍵,只要解碼成功即17端變成高電平,直到發射機停止發射。

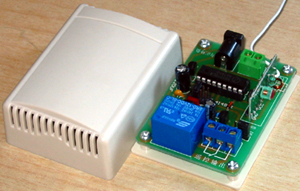

接收板1J-L4 多用途單繼電器遙控接收板(接收板25元一個,不含外殼)
這是我們新開發的多用途單繼電器遙控接收板,可以和網站介紹的100米四鍵遙控器、200米四鍵遙控器、800米四鍵遙控器、2000米四鍵遙控器、500米緊急按鈕等配合使用。
用途:用于遙控一個電路的開和關,或者一盞燈的亮與滅。
這款接收板上有一個4位的跳線柱,用于切換選擇四路遙控信號中的其中一路(例如遙控器按鍵A/B/C/D中的A鍵)另外有一個2位的跳線柱,用于切換選擇鎖存或者非鎖存模式。所謂鎖存模式就是按下A鍵,接收板的繼電器吸合并保持,只有按下B/C/D中的任意一個按鍵時,繼電器才釋放。所謂非鎖存模式就是按下A鍵,接收板的繼電器吸合,如果松開A鍵,接收板的繼電器立即釋放。
有實踐經驗的網友會發現,在相同的條件下,采用M4芯片的非鎖存接收板的遙控距離要遠遠小于L4鎖存型的遙控距離,有時只有鎖存型的一半甚至還不到,并且繼電器有吸合不穩定的現象,這是因為在非鎖存狀態,遙控信號需要每秒同步30次左右,當繼電器控制的負載是電機或者是其它容易產生干擾的設備時,設備本身通電后產生的干擾會使遙控信號中斷,從而使繼電器工作在一種跳躍的不穩定狀態。
這里我們采用一種脈沖展寬抗干擾技術方法,仍然采用L4的解碼芯片,通過將17腳輸出的信號做一個0.5秒左右的延時展寬,使遙控輸出信號更加穩定,站長在開發遙控大門的產品時就是采用這種辦法,使遙控更遠、更穩定,實踐證明0.5秒的滯后延時不會影響操作。
接收板1J-T4 多用途單繼電器遙控接收板(接收板25元一個,不含外殼)
通過將芯片換成2272 T4芯片并且選擇鎖存模式,可以使接收板工作在觸發翻轉模式,也就是按一下遙控器A鍵,接收板的繼電器吸合,再按一下遙控器A鍵,接收板的繼電器釋放。應用:用一個200米四鍵遙控器+4個觸發翻轉單繼電器接收板,4接收板分別切換到A/B/C/D四個通道,這時用一個遙控器的A/B/C/D就可以分別控制四個地點的接收板,例如家庭多路(4路及以下)燈具、電器控制。(注意:必須切換到鎖存模式才能正常工作)
備注:多用途單繼電器接收板配外殼加5元,接收頭換成3310超外差的加8元。

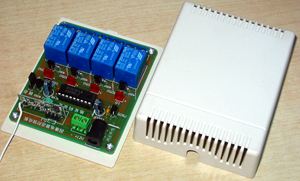

接收板4J-L4 多用途四繼電器遙控接收板(接收板38元一個,不含外殼)
這是我們新開發的多用途四繼電器遙控接收板,可以和網站介紹的100米四鍵遙控器、200米四鍵遙控器、800米四鍵遙控器、2000米四鍵遙控器等配合使用。
這款接收板上有4個大電流繼電器,對應發射機的4個按鍵,還有一個2位的跳線柱,用于切換選擇鎖存或者非鎖存模式。所謂鎖存模式就是按下A鍵,接收板的A繼電器吸合并保持,只有按下B/C/D中的任意一個按鍵時,A繼電器才釋放,按下的那路繼電器吸合,也就是說接收板能記憶上次遙控的狀態,并且能夠自鎖保持,直到接收到下次的遙控指令才改變繼電器的狀態。所謂非鎖存模式就是按下A鍵,接收板的繼電器吸合,如果松開A鍵,接收板的繼電器立即釋放。
每個繼電器都有一個對應的紅色發光二極管來指示它的工作狀態,電路板上左上角的兩位接線柱位和電源插座是12伏直流電源輸入端,每個繼電器都有一個對應的三位接線柱,是一組常開轉常閉的觸點,中間為公共端,左側為常開,右側為常閉,板上PCB面都有詳細注明。
這款接收板非鎖存模式也是采用脈沖展寬抗干擾技術的,所以遙控穩定、距離遠。
接收板4J-T4 瞬態觸發翻轉型四繼電器遙控接收板(接收板38元一個,不含外殼)
通過將芯片換成2272 T4芯片并且選擇鎖存模式,可以使接收板工作在觸發翻轉模式,它可以獨立控制四個通道,并且互相之間不會影響。例如:按一下遙控器上的A鍵,A通道對應的繼電器吸合并保持,再按一下A鍵,繼電器釋放,其它通道工作過程相同。(注意:必須切換到鎖存模式才能正常工作)
備注:接收板配外殼加6元,接收頭換成3310超外差的加8元。
接收板4J-MCU 瞬態觸發翻轉型/非鎖存四繼電器抗干擾接收板
(不帶外殼 49元一個)
備注:接收板配外殼加6元,接收頭換成3310超外差的加8元。
這款是采用菲利普P89LPC922FN單片機開發的多用途抗干擾接收板,它有兩種工作模式:跳線帽A戴上為“瞬態觸發翻轉模式”即:它可以獨立控制四個通道,并且互相之間不會影響。例如:按一下遙控器上的A鍵,A通道對應的繼電器吸合并保持,再按一下A鍵,繼電器釋放,其它通道工作過程相同。跳線帽A不戴為“非鎖存模式”就是按下A鍵,接收板的繼電器吸合,如果松開A鍵,接收板的繼電器立即釋放,其它通道工作過程相同。
采用單片機最大的優點是既多功能又可以提高電路的抗干擾能力,例如4J-T4控制有強烈干擾的負載如電機、電子節能燈等負載時可能會不穩定,容易出現遙控不穩定的缺點。例如按一下開,電機動了一下又自動關閉了,這是因為,電機通電的瞬間會產生較強的電磁干擾脈沖,如果干擾信號通過某種途徑傳遞到芯片的觸發端后,會引起誤翻轉,造成燈又被關閉了。而這款通過單片機軟件加入邏輯判斷,可以很好地解決控制穩定性的問題。
這種接收板可以直接用內正外負極性的9~12伏穩壓電源插頭插入插座供電。 |
