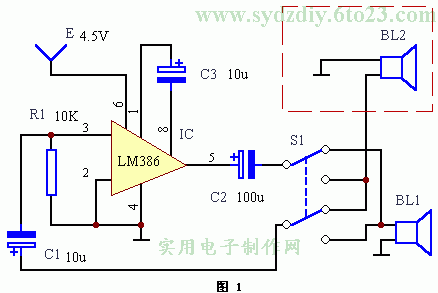

本對講機成本低廉,電路簡單,可用于辦公室不同房間對講、嬰兒室監聽等。通話距離可達2Km。 　　工作原理 　　電路原理見圖1(點此下載原理圖)。該電路只能進行“半雙工”對講,即主機和分機之間只能一方說、另一方聽,而不能雙方同時聽說。聽、說由開關S1轉換,S1設在主機處。圖中所示S1位置可分機說、主機聽;若S1撥向下方,就變為主機說、分機聽。分機方只設一只揚聲器BL2,既當話筒又當聽筒。主機揚聲器BL1也是如此。LM386用作功放,由第③腳輸入信號,第⑤腳輸出信號,第①、⑧腳所接電容可調整電路增益,可不用。電源電壓從4.5-9V均可。 　　元器件選擇與制作 　　元器件清單見下表。   編　號 名　稱 型　號 數　量 R1 電阻 10K 1 C1、C3 電解電容 10u/16V 2 C2 電解電容 100u/16V 1 IC 功放集成電路 LM386 1 S1 開關 雙刀雙擲 1 BL1、BL2 揚聲器 8Ω　0.25W 2
