市售無線遙控、無線數據傳輸的器材很多,現代的汽車門鎖、防盜報警系統的置警、解警、報警等均使用無線傳輸數據。當前市場上無線電子產品中的無線數據傳輸、無線遙控器材,使用的密碼無非有兩大類,一種是固定編碼,一種是滾動編碼。滾動編碼、解碼器的價格要比固定編碼和解碼器高的多,所以市場上無線遙控產品中采用固定編碼的產品占有市場主流。但是固定編、解碼器也存在產品生產工藝復雜,加密性能不如滾動編碼等不足之處。固定編碼用戶丟失遙控器后就像該人丟失了家中鑰匙一樣,一是家門的安全存在了隱患,二是配一把新“鑰匙”比較麻煩(配鑰匙需要將鎖匠請到家,或者將鎖送修,固定編碼的無線遙控器丟失,如果配用一個遙控器也必須將接收器送到廠家或專業維修部門,維修人員按收、發器的工作頻率和密碼配遙控器)。

本文介紹一種無線解碼與控制一體化的芯片,兼有滾動編碼的對碼自學習功能,無需人工調整密碼,又兼有固定編、解碼芯片的低價位。如果用戶丟失遙控器,只要購買一個同頻率新的遙控器后,通過自學習功能將遙控器學習后即可投入工作,好比重新更換了一把“新鎖”;也意味著產品使用該芯片后,工廠的生產工藝大大簡化,省去了編碼這道復雜的工藝。

該芯片有雙穩態輸出功能;多選一輸出功能;8421編碼輸出模仿2272-L4解碼電路功能;模仿2272-M4解碼電路功能;串行輸出驅動顯示模塊的功能 ;以及對74HC164、74HC595等芯片驅動的功能;8位+選通位的并行輸出功能等等。這種多功能芯片擴大了其應用范圍,目前根據用戶需要已經轉換成多種單一功能的芯片應用到了各種領域中。

   該芯片與一片AT24C02配合使用后,幾十組地址容量的無線編碼學習為多路控制提供方便。(其中一組是專用組地址,在串行輸出顯示傳呼或報警數據的時候,用來清除和查詢)。儲存30組4位數碼管顯示的非易失顯示數據,給用戶帶來更多的實用。芯片功能選擇后的永久記憶,使用單一功能就像使用一片數字電路一樣方便;更換多種功能之一只需在通電的時候按下一個按鍵。

  該芯片廣泛應用于需要多路防范戒備的防盜系統、大型停車場客戶進出管理、醫院病人呼叫、酒家客房對總臺呼叫、教學提問搶答、無線航模、多種動作控制的無線遙控玩具等場合。

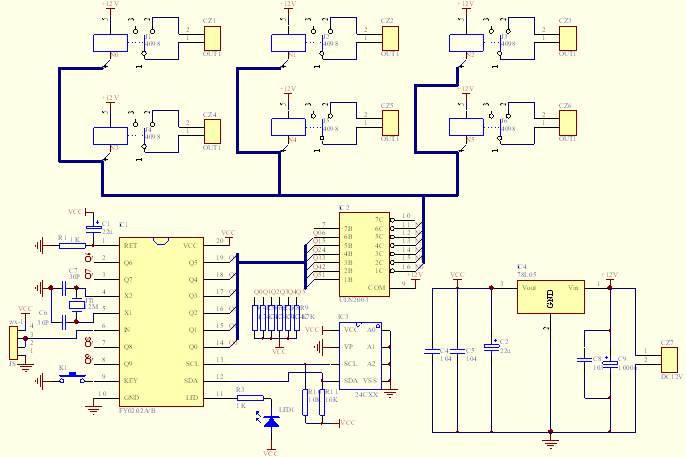

以FY0202A組成的雙穩態輸出為例,其典型電路如下:
