如果你不想使飯菜燒糊,可以用廚房定時器

　　當然,這個定時器不如微處理器控制的那么精確。但你不得不承認它簡單方便,成本低廉,它的時間間隔從1分種至30分種可調,誤差僅為幾秒鐘,我們認為這對于家庭用途已足夠了。若改變幾個元件值,該電路也可作其它用途,如曝光定時等。

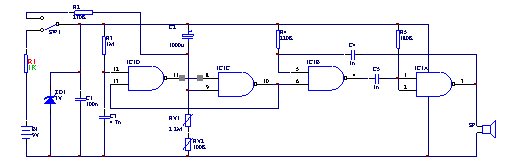

　　這個定時器的電原理如圖1所示,定時方式是簡單的電容充電方式。最大延時由兩、三個元件確定,所以不難改變元件值以適于其它用途。

　　如圖1所示,門電路IC1a,b構成一個頻率約為3.8KHz的非穩態多諧振蕩器,該門的輸出直接接到壓電蜂鳴器。 IC1c,d構成一個單穩態多諧振蕩器。單穩電路的翻轉由電容C2的充電時間決定,非穩多諧振蕩器由IC1c第5腳選通。延遲時間由下式給出:T=0.8XC2X(RVl+RV2)

　　用圖1中給出的元件參數可算出最大延時為Tm=0.8×1000×10￣6x(2．2x166+1x l0’)=1840秒 即約為30分鐘。

　　穩壓管ZD1的設置是為了保證電路工作電壓不受電池電壓變化的影響,適當提高穩壓管的電壓可增大蜂嗚器的響聲。開關SW1可將電阻R2與電容C2并聯,以保證定時器不工作時,電容C2充分放電。

　　大部分元件可裝在一塊印制板上,如圖1所示,然后用一個合適的盒子把元件裝配好,調試定時器時須用一個相當精確的表,并把調好的時間間隔刻在適當的位置,以便使用。
