交流電經過二極管整流之后,方向單一了,但是大小(電流強度)還是處在不斷地變化之中。這種脈動直流一般是不能直接用來給無線電裝供電的。要把脈動直流變成波形平滑的直流,還需要再做一番“填平取齊”的工作,這便是濾波。換句話說,濾波的任務,就是把整流器輸出電壓中的波動成分盡可能地減小,改造成接近恒穩的直流電。

一、電容濾波

　　電容器是一個儲存電能的倉庫。在電路中,當有電壓加到電容器兩端的時候,便對電容器充電,把電能儲存在電容器中;當外加電壓失去(或降低)之后,電容器將把儲存的電能再放出來。充電的時候,電容器兩端的電壓逐漸升高,直到接近充電電壓;放電的時候,電容器兩端的電壓逐漸降低,直到完全消失。電容器的容量越
大,負載電阻值越大,充電和放電所需要的時間越長。這種電容帶兩端電壓不能突變的特性,正好可以用來承擔濾波的任務。

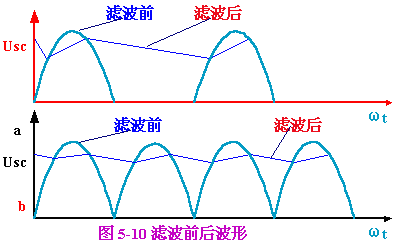

　　圖5-9是最簡單的電容濾波電路,電容器與負載電阻并聯,接在整流器后面,下面以圖5-9(a)所示半波整施情況說明電容濾波的工作過程。在二極管導通期間,e2向負載電阻Rfz提供電流的同時,向電容器C充電,一直充到最大值。e2達到最大值以后逐漸下降;而電容器兩端電壓不能突然變化,仍然保持較高電壓。這時,D受反向電壓,不能導通,于是Uc便通過負載電阻Rfz放電。由于C和Rfz較大,放電速度很慢,在e2下降期間里,電容器C上的電壓降得不多。當e2下一個周期來到并升高到大于Uc時,又再次對電容器充電。如此重復,電容器C兩端(即負載電阻Rfz:兩端)便保持了一個較平穩的電壓,在波形圖上呈現出比較平滑的波形。圖5-10(a)(b)中分別示出半波整流和全波整流時電容濾波前后的輸出波形。

顯然,電容量越大,濾波效果越好,輸出波形越趨于平滑,輸出電壓也越高。但是,電容量達到一定值以后,再加大電容量對提高濾波效果已無明顯作用。通常應根據負載電用和輸出電說的大小選擇最佳電容量。表5-2中所列濾波電容器容量和輸出電流的關系,可供參考。電容器的耐壓值一般取的1．5倍。

表5-3中列出帶有濾波器的整流電路中各電壓的關系。

表一、
