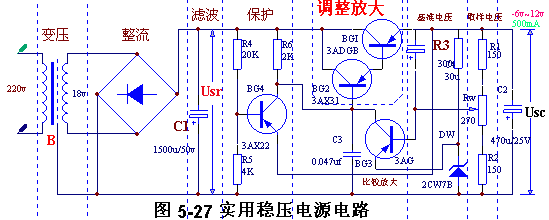

圖5一27是一個可供實際應用的串聯型穩壓電源電路。其輸出電壓Usc=6~12伏連續可調,輸出電流Isc=500毫安。各部分的電路工作原理已在前面各節作了分析,下面再就電路設計中的一些參數的選取問題,作些補充分析。

　　調整管為了保征工作在放大區,需要有一定的管壓降Uce,一般取:。Uce選得大,可調整范圍寬,適應性好,但調整管的功率損耗Uce Ie較大。根據上述原則可得:式中Uscmax為穩壓電源輸出電壓的最大值,它由Usc的可調范圍決定,可取:則:

　　整流電路的輸出電流,包括電源的負載電流(已定為500毫安)、取樣電阻R1、W、R2的電流、穩壓管限流電阻R2的電流、保護電路偏置電阻R4、R5的電流,所以整流輸出電流要大于電源負載電流�，F取550毫安。

　　根據表5-3在電容濾波電路中帶負載時的輸出電壓為由此可以得出變壓器次級電壓為取E2=18伏

　　穩壓電路部分,可分為取樣和調壓、基準電壓、比較放大、調整放大、保護電路五個部分(見圖5一27)。下面分別加以敘述:

二、基準電壓部分

　　所選穩壓管的基準電壓Uw,應低于輸出電壓Usc最小值2伏,但不能太低。這里選取2Cw7B型穩壓管,其穩定電壓4~4．5伏,穩定電流10毫安,最大穩定電流45毫安。穩壓管工作電流適當大些,其動態電阻就會更小。
