電視方格信號發生器;電視棋盤信號發生器;

電視機示波器附加器;電視機萬用表附加器;

　　本板具有電視方格、棋盤信號發生器的功能,還可以配合普通的電視機完成一定的萬用表、示波器的功能。(請注意:是“一定的……功能”,目前示波器功能非常有限,僅有場頻50Hz掃描功能。)
　　本板可以直接輸出視頻信號接到電視機的VIDEO接口;也可以無線發射電視信號,讓電視機好象接收電視臺信號一樣接收。
　　本板能完成相當強的測量功能。這是因為電視屏幕的圖象相當于一個超級指針表頭的作用,碰巧,方格信號或者棋盤信號又相當于起了刻度尺的作用。所以,本板的測試功能非常強大。
　　本板配合電視機以及其它部分元件能完成電子愛好者學習和工作中的大多數測量工作。例如:測量電壓、電阻、電容、電感、二極管、發光二極管、三極管、場效應管、可控硅、變壓器、繼電器、保險絲、電源線、頻率、波形等等。
　　有經驗、資深的電子愛好者大都離不開用機械式的指針萬用電表,這是因為指針萬用表在測試過程中,能直觀的反應出一些測試細節。而本板反應測試過程中細節變化的功能,比萬用電表的表現更強、更好用、更方便!

　　本板還具有成本低廉特點,使用兩節普通5號電池。工作電壓2~4V;板內有升壓、穩壓電路。行頻15625Hz;場頻50Hz;石英晶振穩頻,信號同步穩定。交直流電壓測量范圍0~+/-600V;輸入信號無級衰減,測量范圍寬。固定波形掃描頻率:50Hz;Y軸是掃描頻率,X軸為幅度。
測量靈敏度:每格50MV;比任何指針表頭都要靈敏。有線性電阻檔2檔(可任意擴展)中心阻值,1K、10K);參考源數量和精度決定測量精度,估算測量精度可達95％以上。本板體積小巧,便于攜帶。視頻輸出和射頻輸出,隱發射天線。

　　本板由五一電子商行獨立設計,獨家經銷,量大優惠,非人為損壞終身免費保修。人為損壞指私自拆換板上有關元件或者錯誤操作下產生的損壞。(改裝后損壞需收費。運費自付。

　　(說明:這是站長以前還不會單片機時用數字電路和運算放大器制作的東西,現在已經不去做了,已經斷貨,請大家不要付款,站長打算今后用單片機制作比較實用的電視示波器,同時也希望有這方面經驗的朋友給點建議。)

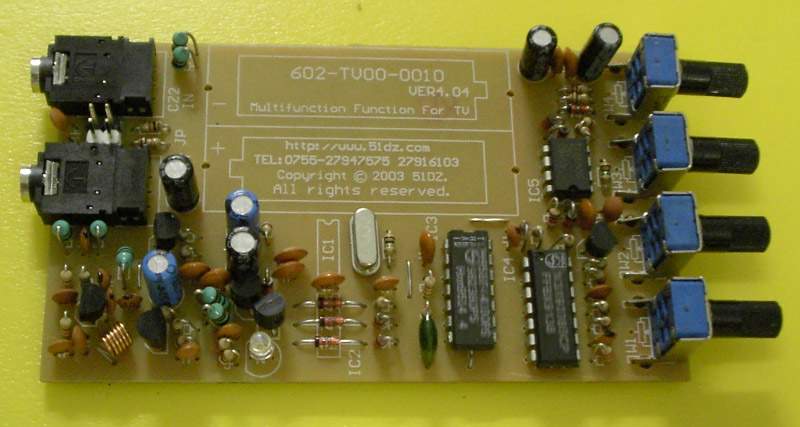

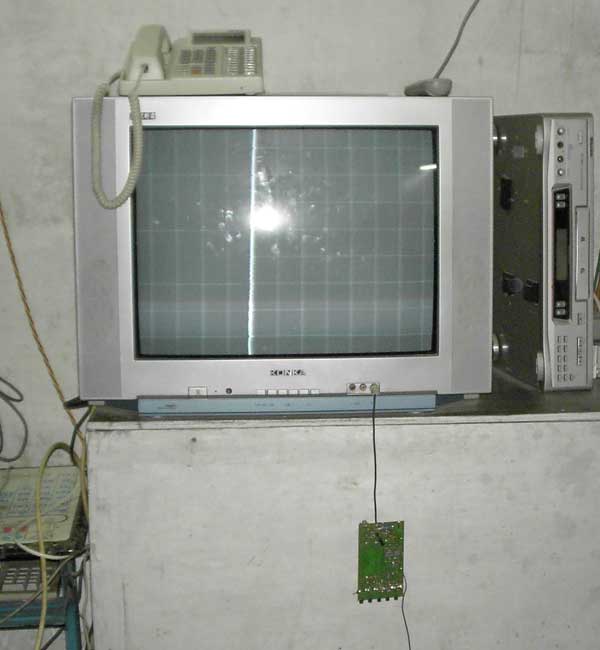

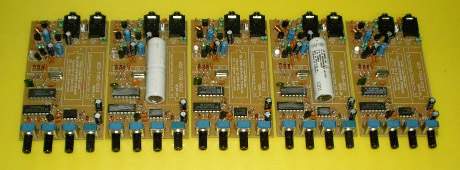

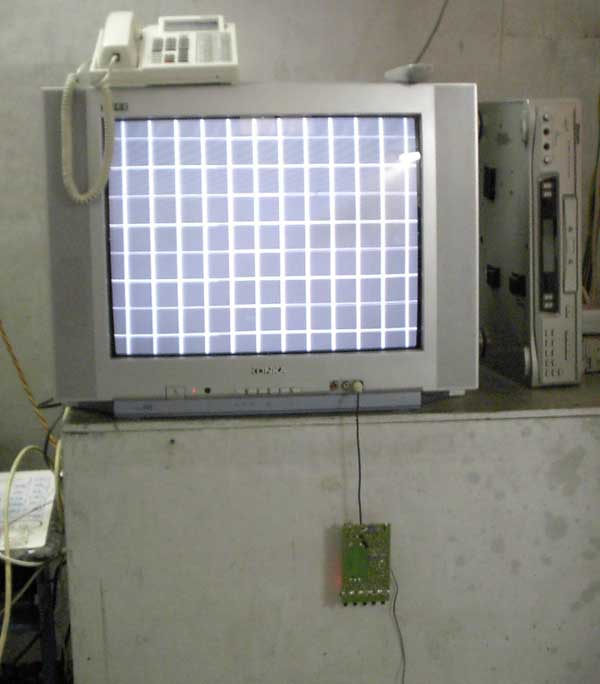

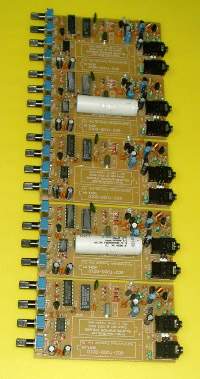

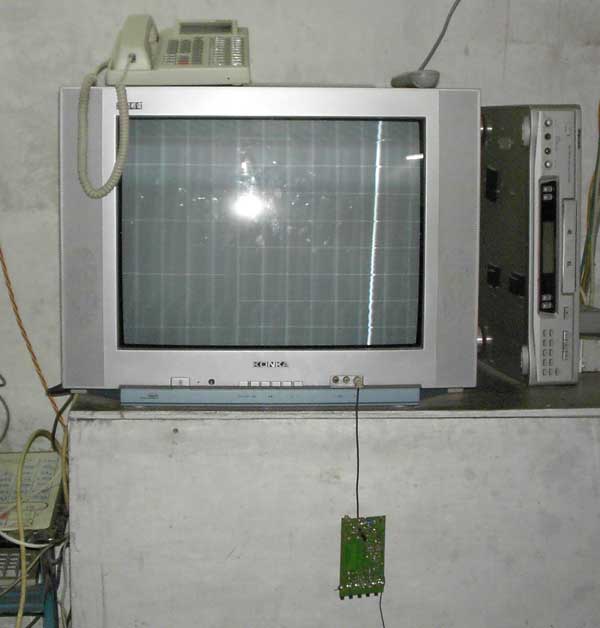

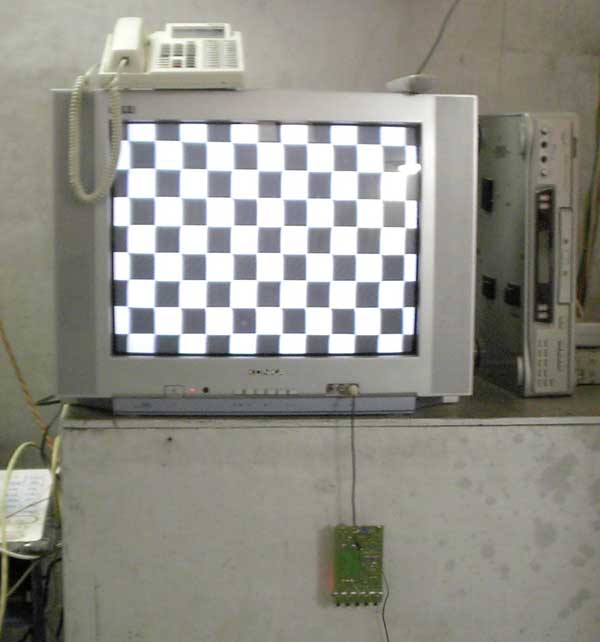

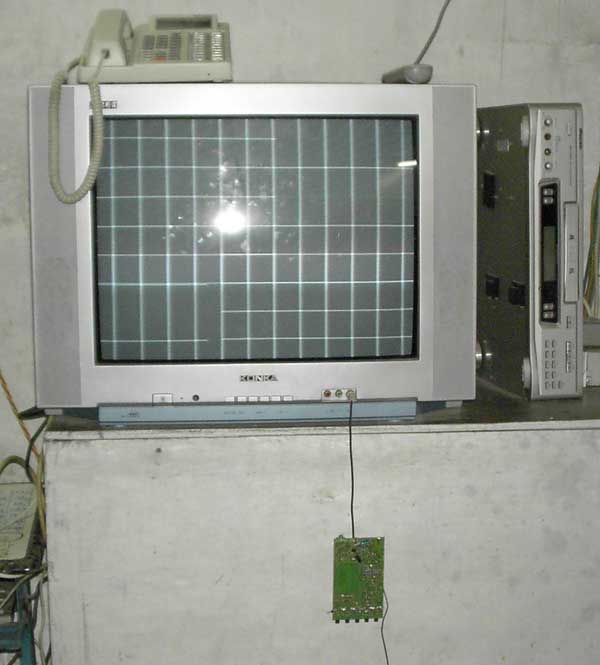

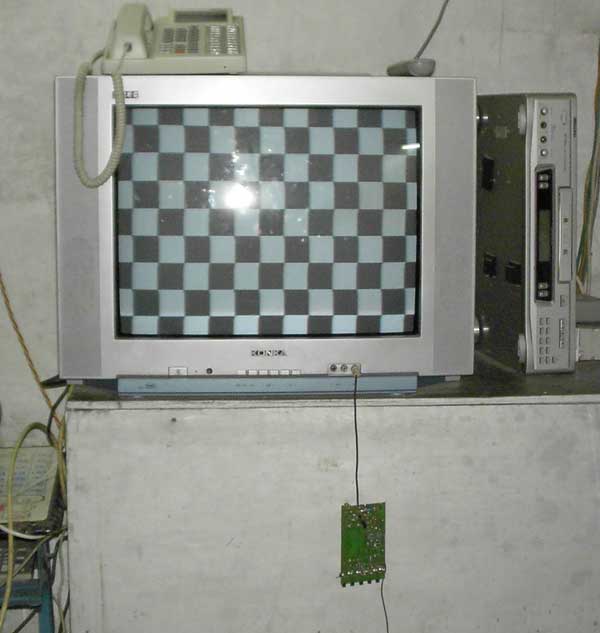

部分圖片(電視中有大塊白點、斷線現象為照相時閃光燈或者曝光時間等原因影響。)

零位線移到左邊
