鹵素燈又稱石英燈,它具有聚光性好、亮度高、顯色性好、外形新穎和壽命長等優點,廣泛應用于舞廳、賓館和商場等場所做局部照明。由于普通石英燈使用12V電壓,在使用時需要配備電源變壓器,傳統使用的工頻變壓器因效率低、體積重量大而逐漸減少使用。近年來,電子變壓器以其高效率、小體積等優勢已被大量應用于低壓石英燈照明場合。本文介紹一種在國內應用較多、整機性能指標較好的電子變壓器電路。

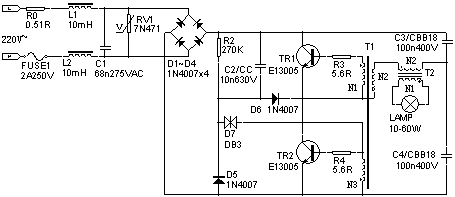

一、電路圖



二、工作原理

    L1、L2、C1組成EMC網絡,一方面可以防止本機干擾泄漏到電網,另一方面又可以抑制從電網竄入的各種干擾信號。RV1是壓敏電阻,用來旁路電網上的瞬間過壓,以保護后級電路。T1選用φ10mm的磁環,N1、N3繞4匝,N2繞1匝,漆包線全部采用φ0.3mm線徑;T2使用EE28磁芯,N1用φ0.3mm漆包線繞120匝,N2用φ1.0mm漆包線繞12匝,磁芯不留氣隙,組裝后須用樹脂浸漬處理。

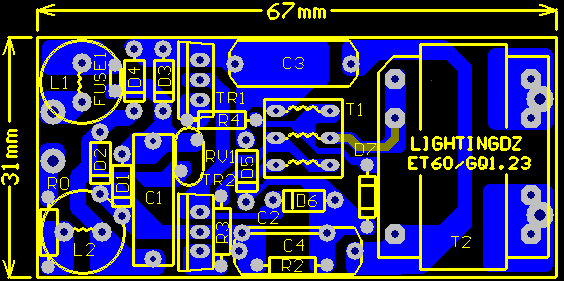

三、PCB圖
